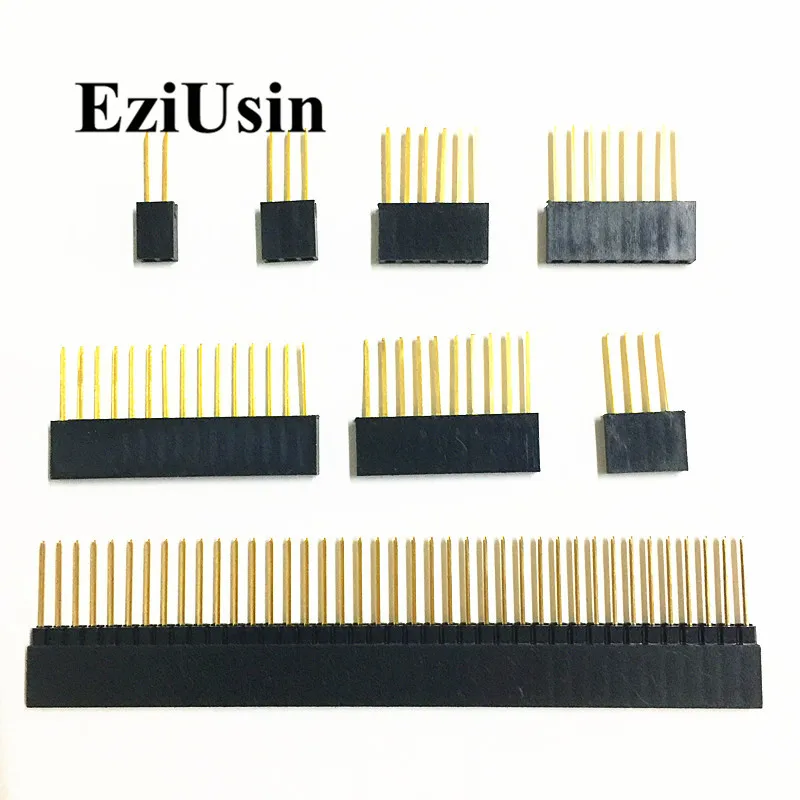

<h2>¿Qué es un conector de pines PCB y cómo funciona?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H19675bdb0ec54a84a0094d6d646dd806w.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Un conector de pines PCB es un componente esencial en la electrónica que permite la conexión entre placas de circuito impreso (PCB) y otros componentes o circuitos. Este tipo de conector se utiliza comúnmente en proyectos de electrónica, robótica y diseño de hardware. Un conector de pines PCB es un tipo de conector de pines que se monta directamente en una placa de circuito impreso. Su función principal es facilitar la conexión entre componentes o entre la placa y otros dispositivos. Los pines suelen estar hechos de metal, como cobre o estaño, y están diseñados para encajar perfectamente en los agujeros de la placa. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Placa de circuito impreso (PCB)</strong></dt> <dd>Una placa de material aislante con pistas conductoras de cobre que se utilizan para conectar componentes electrónicos.</dd> <dt style="font-weight:bold;"><strong>Pin</strong></dt> <dd>Un terminal metálico que se inserta en un agujero de la PCB para establecer una conexión eléctrica.</dd> </dl> ¿Cómo funciona un conector de pines PCB? Un conector de pines PCB funciona mediante la inserción de los pines en los agujeros de la PCB. Estos pines están diseñados para encajar con precisión, asegurando una conexión estable y segura. Los pines suelen estar recubiertos con una capa de estaño para mejorar la conductividad y prevenir la oxidación. Ejemplo de uso real: Como ingeniero electrónico, he utilizado este tipo de conector en varios proyectos. Por ejemplo, en un proyecto de control de motores para un robot, necesitaba conectar una placa de control con un módulo de potencia. Usé un conector de pines PCB de 40 pines para asegurar una conexión estable entre ambas placas. Pasos para usar un conector de pines PCB: <ol> <li>Preparar la placa de circuito impreso (PCB) con los agujeros necesarios para los pines.</li> <li>Insertar los pines en los agujeros de la PCB, asegurando que estén alineados correctamente.</li> <li>Realizar un soldado en los pines para fijarlos firmemente a la PCB.</li> <li>Conectar los componentes o circuitos necesarios a los pines.</li> <li>Realizar pruebas para asegurar que la conexión sea estable y funcional.</li> </ol> Comparación de tipos de conectores de pines: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Tipo de conector</th> <th>Características</th> <th>Aplicaciones típicas</th> </tr> </thead> <tbody> <tr> <td>Conector de pines PCB</td> <td>Conexión directa a la PCB, alta estabilidad</td> <td>Proyectos de electrónica, robótica, hardware</td> </tr> <tr> <td>Conector de pines de placa de desarrollo</td> <td>Conexión a placas de desarrollo, fácil de usar</td> <td>Prototipado, pruebas de circuitos</td> </tr> <tr> <td>Conector de pines de tipo DIP</td> <td>Conexión a componentes DIP, ampliamente utilizado</td> <td>Componentes integrados, circuitos de control</td> </tr> </tbody> </table> </div> Conclusión: Un conector de pines PCB es un componente esencial en la electrónica que permite la conexión estable entre placas de circuito impreso y otros componentes. Su uso es fundamental en proyectos de electrónica, robótica y diseño de hardware. <h2>¿Dónde se puede usar un conector de pines PCB y cuáles son sus ventajas?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3a16dd2083ac4d499cdca66eebe8afdfZ.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Un conector de pines PCB se puede usar en una amplia variedad de aplicaciones, especialmente en proyectos de electrónica, robótica y diseño de hardware. Sus principales ventajas incluyen estabilidad, facilidad de uso y versatilidad. Un conector de pines PCB es especialmente útil en proyectos donde se necesita una conexión estable entre componentes o entre una placa y otros dispositivos. Su diseño permite una conexión segura y duradera, lo que lo hace ideal para aplicaciones industriales, de control y de prototipado. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Estabilidad</strong></dt> <dd>Capacidad del conector para mantener una conexión segura y sin interrupciones.</dd> <dt style="font-weight:bold;"><strong>Versatilidad</strong></dt> <dd>Capacidad del conector para adaptarse a diferentes tipos de placas y componentes.</dd> </dl> ¿Dónde se puede usar un conector de pines PCB? Un conector de pines PCB se puede usar en diversos escenarios, como: - Proyectos de electrónica: Para conectar componentes como sensores, motores o módulos de comunicación. - Robótica: Para conectar placas de control con módulos de potencia o sensores. - Diseño de hardware: Para conectar placas de desarrollo con otros componentes o circuitos. - Prototipado: Para probar conexiones antes de la producción en masa. Ejemplo de uso real: En un proyecto de control de luces LED para una instalación de iluminación, usé un conector de pines PCB de 40 pines para conectar una placa de control con un módulo de potencia. Esto me permitió probar la conexión de manera rápida y segura antes de soldar los componentes permanentemente. Ventajas de usar un conector de pines PCB: <ol> <li><strong>Estabilidad:</strong> La conexión es segura y no se desgasta fácilmente.</li> <li><strong>Facilidad de uso:</strong> Es fácil de instalar y reemplazar si es necesario.</li> <li><strong>Versatilidad:</strong> Puede adaptarse a diferentes tipos de placas y componentes.</li> <li><strong>Costo eficiente:</strong> Es una solución económica para conexiones en proyectos electrónicos.</li> <li><strong>Facilidad de mantenimiento:</strong> Permite reemplazar componentes sin necesidad de soldar.</li> </ol> Comparación de ventajas entre tipos de conectores: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Tipo de conector</th> <th>Estabilidad</th> <th>Facilidad de uso</th> <th>Versatilidad</th> </tr> </thead> <tbody> <tr> <td>Conector de pines PCB</td> <td>Alta</td> <td>Alta</td> <td>Alta</td> </tr> <tr> <td>Conector de pines de placa de desarrollo</td> <td>Media</td> <td>Alta</td> <td>Media</td> </tr> <tr> <td>Conector de pines de tipo DIP</td> <td>Alta</td> <td>Baja</td> <td>Baja</td> </tr> </tbody> </table> </div> Conclusión: Un conector de pines PCB es una solución versátil y estable para una amplia gama de aplicaciones en electrónica. Sus ventajas lo hacen ideal para proyectos de prototipado, robótica y diseño de hardware. <h2>¿Cómo elegir el conector de pines PCB adecuado para mi proyecto?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H538ce988631c4c0595b833bfae27b9daa.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Para elegir el conector de pines PCB adecuado para tu proyecto, debes considerar factores como el número de pines, el tipo de conexión, el material y la compatibilidad con tu placa de circuito impreso (PCB). Un conector de pines PCB debe ser compatible con la placa de circuito impreso que estás utilizando. Debes asegurarte de que los agujeros de la PCB coincidan con el tamaño y el espaciado de los pines del conector. Además, el número de pines debe ser suficiente para satisfacer las necesidades de tu proyecto. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Compatibilidad</strong></dt> <dd>Capacidad del conector para encajar correctamente en la placa de circuito impreso (PCB).</dd> <dt style="font-weight:bold;"><strong>Espaciado de pines</strong></dt> <dd>Distancia entre los pines del conector, generalmente medida en milímetros.</dd> </dl> ¿Cómo elegir el conector de pines PCB adecuado? Para elegir el conector de pines PCB adecuado, debes seguir estos pasos: <ol> <li><strong>Verifica el espaciado de los pines:</strong> Asegúrate de que el espaciado de los pines del conector coincida con el de tu PCB.</li> <li><strong>Considera el número de pines:</strong> Elige un conector con suficientes pines para satisfacer las necesidades de tu proyecto.</li> <li><strong>Verifica la compatibilidad:</strong> Asegúrate de que el conector sea compatible con la placa de circuito impreso que estás utilizando.</li> <li><strong>Elige el material adecuado:</strong> Los conectores de pines PCB suelen estar hechos de cobre o estaño, que ofrecen buena conductividad y durabilidad.</li> <li><strong>Revisa las especificaciones técnicas:</strong> Asegúrate de que el conector cumpla con las especificaciones requeridas por tu proyecto.</li> </ol> Ejemplo de uso real: En un proyecto de control de sensores para una instalación industrial, necesitaba un conector de pines PCB con 40 pines y espaciado de 2.54 mm. Usé un conector de 1x40 pines con conexión a 90 grados, lo que me permitió conectar la placa de control con los sensores de manera eficiente y segura. Comparación de especificaciones técnicas: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Especificación</th> <th>Conector de pines PCB</th> <th>Conector de pines de placa de desarrollo</th> <th>Conector de pines de tipo DIP</th> </tr> </thead> <tbody> <tr> <td>Número de pines</td> <td>40</td> <td>20</td> <td>8</td> </tr> <tr> <td>Espaciado de pines</td> <td>2.54 mm</td> <td>2.54 mm</td> <td>2.54 mm</td> </tr> <tr> <td>Material</td> <td>Cobre/estaño</td> <td>Cobre/estaño</td> <td>Cobre/estaño</td> </tr> <tr> <td>Conexión</td> <td>Directa a PCB</td> <td>Con placa de desarrollo</td> <td>Con componentes DIP</td> </tr> </tbody> </table> </div> Conclusión: Para elegir el conector de pines PCB adecuado, debes considerar factores como el espaciado de los pines, el número de pines, la compatibilidad con tu PCB y el material del conector. Estos factores garantizan una conexión estable y eficiente en tu proyecto. <h2>¿Cómo instalar y usar un conector de pines PCB correctamente?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb2f408424a194f618b69d8aa912d13fc9.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Para instalar y usar un conector de pines PCB correctamente, debes seguir pasos como preparar la placa, insertar los pines, soldarlos y realizar pruebas para asegurar una conexión estable. Un conector de pines PCB debe instalarse con cuidado para garantizar una conexión segura y duradera. La instalación implica preparar la placa de circuito impreso, insertar los pines en los agujeros correspondientes y soldarlos para fijarlos firmemente. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Soldadura</strong></dt> <dd>Proceso de unir componentes a una placa de circuito impreso mediante el uso de soldadura.</dd> <dt style="font-weight:bold;"><strong>Pruebas de conexión</strong></dt> <dd>Verificación de que los pines del conector estén correctamente conectados y funcionen de manera estable.</dd> </dl> ¿Cómo instalar y usar un conector de pines PCB correctamente? Para instalar y usar un conector de pines PCB correctamente, sigue estos pasos: <ol> <li><strong>Prepara la placa de circuito impreso:</strong> Asegúrate de que los agujeros de la PCB estén limpios y alineados con el espaciado de los pines del conector.</li> <li><strong>Inserta los pines:</strong> Coloca los pines en los agujeros de la PCB, asegurándote de que estén alineados correctamente.</li> <li><strong>Solda los pines:</strong> Usa soldadura para fijar los pines a la PCB, asegurándote de que la soldadura sea uniforme y no haya puntos fríos.</li> <li><strong>Realiza pruebas de conexión:</strong> Usa un multímetro para verificar que los pines estén correctamente conectados y que no haya cortocircuitos.</li> <li><strong>Conecta los componentes:</strong> Una vez que el conector esté instalado correctamente, conecta los componentes o circuitos necesarios a los pines.</li> </ol> Ejemplo de uso real: En un proyecto de control de luces LED para una instalación de iluminación, instalé un conector de pines PCB de 40 pines en la placa de control. Usé soldadura para fijar los pines y luego conecté los módulos de potencia a los pines. Finalmente, realicé pruebas con un multímetro para asegurar que la conexión fuera estable. Pasos para instalar un conector de pines PCB: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Paso</th> <th>Descripción</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>Preparar la placa de circuito impreso.</td> </tr> <tr> <td>2</td> <td>Insertar los pines en los agujeros de la PCB.</td> </tr> <tr> <td>3</td> <td>Soldar los pines para fijarlos.</td> </tr> <tr> <td>4</td> <td>Realizar pruebas de conexión con un multímetro.</td> </tr> <tr> <td>5</td> <td>Conectar los componentes o circuitos necesarios.</td> </tr> </tbody> </table> </div> Conclusión: Instalar y usar un conector de pines PCB correctamente implica preparar la placa, insertar los pines, soldarlos y realizar pruebas para asegurar una conexión estable. Este proceso garantiza una conexión segura y duradera en tu proyecto. <h2>¿Qué debo considerar al comprar un conector de pines PCB?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H66df8b72f2bc4006ba486bbe2dd01e58r.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Al comprar un conector de pines PCB, debes considerar factores como el número de pines, el espaciado, el material, la compatibilidad con tu placa de circuito impreso (PCB) y la calidad del producto. Un conector de pines PCB debe ser compatible con la placa de circuito impreso que estás utilizando. Debes asegurarte de que los agujeros de la PCB coincidan con el tamaño y el espaciado de los pines del conector. Además, el número de pines debe ser suficiente para satisfacer las necesidades de tu proyecto. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Espaciado de pines</strong></dt> <dd>Distancia entre los pines del conector, generalmente medida en milímetros.</dd> <dt style="font-weight:bold;"><strong>Compatibilidad</strong></dt> <dd>Capacidad del conector para encajar correctamente en la placa de circuito impreso (PCB).</dd> </dl> ¿Qué debo considerar al comprar un conector de pines PCB? Al comprar un conector de pines PCB, debes considerar los siguientes factores: <ol> <li><strong>Número de pines:</strong> Elige un conector con suficientes pines para satisfacer las necesidades de tu proyecto.</li> <li><strong>Espaciado de pines:</strong> Asegúrate de que el espaciado de los pines del conector coincida con el de tu PCB.</li> <li><strong>Material:</strong> Los conectores de pines PCB suelen estar hechos de cobre o estaño, que ofrecen buena conductividad y durabilidad.</li> <li><strong>Compatibilidad:</strong> Verifica que el conector sea compatible con la placa de circuito impreso que estás utilizando.</li> <li><strong>Calidad del producto:</strong> Elige un conector de alta calidad para garantizar una conexión estable y duradera.</li> </ol> Ejemplo de uso real: En un proyecto de control de sensores para una instalación industrial, necesitaba un conector de pines PCB con 40 pines y espaciado de 2.54 mm. Usé un conector de 1x40 pines con conexión a 90 grados, lo que me permitió conectar la placa de control con los sensores de manera eficiente y segura. Comparación de factores a considerar: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Factor</th> <th>Conector de pines PCB</th> <th>Conector de pines de placa de desarrollo</th> <th>Conector de pines de tipo DIP</th> </tr> </thead> <tbody> <tr> <td>Número de pines</td> <td>40</td> <td>20</td> <td>8</td> </tr> <tr> <td>Espaciado de pines</td> <td>2.54 mm</td> <td>2.54 mm</td> <td>2.54 mm</td> </tr> <tr> <td>Material</td> <td>Cobre/estaño</td> <td>Cobre/estaño</td> <td>Cobre/estaño</td> </tr> <tr> <td>Compatibilidad</td> <td>Directa a PCB</td> <td>Con placa de desarrollo</td> <td>Con componentes DIP</td> </tr> </tbody> </table> </div> Conclusión: Al comprar un conector de pines PCB, debes considerar factores como el número de pines, el espaciado, el material, la compatibilidad con tu PCB y la calidad del producto. Estos factores garantizan una conexión estable y eficiente en tu proyecto. <h2>¿Cómo puedo asegurar una conexión estable con un conector de pines PCB?</h2> <a href="https://www.aliexpress.com/item/4001360163719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb8a642b41e2946d38dc42f128cafcbd9t.jpg" alt="10pcs 2.54mm 1*40P 1X40P 90 Degree Right Angle Single Row Male Pin Header Positive/Reverse PCB Board Connector Pinheader 40Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta: Para asegurar una conexión estable con un conector de pines PCB, debes seguir pasos como preparar la placa, insertar los pines correctamente, soldarlos y realizar pruebas para verificar la estabilidad de la conexión. Un conector de pines PCB debe instalarse con cuidado para garantizar una conexión segura y duradera. La instalación implica preparar la placa de circuito impreso, insertar los pines en los agujeros correspondientes y soldarlos para fijarlos firmemente. <dl> <dt style="font-weight:bold;"><strong>Conector de pines PCB</strong></dt> <dd>Un componente electrónico que permite la conexión entre una placa de circuito impreso (PCB) y otros componentes o circuitos.</dd> <dt style="font-weight:bold;"><strong>Soldadura</strong></dt> <dd>Proceso de unir componentes a una placa de circuito impreso mediante el uso de soldadura.</dd> <dt style="font-weight:bold;"><strong>Pruebas de conexión</strong></dt> <dd>Verificación de que los pines del conector estén correctamente conectados y funcionen de manera estable.</dd> </dl> ¿Cómo puedo asegurar una conexión estable con un conector de pines PCB? Para asegurar una conexión estable con un conector de pines PCB, sigue estos pasos: <ol> <li><strong>Prepara la placa de circuito impreso:</strong> Asegúrate de que los agujeros de la PCB estén limpios y alineados con el espaciado de los pines del conector.</li> <li><strong>Inserta los pines:</strong> Coloca los pines en los agujeros de la PCB, asegurándote de que estén alineados correctamente.</li> <li><strong>Solda los pines:</strong> Usa soldadura para fijar los pines a la PCB, asegurándote de que la soldadura sea uniforme y no haya puntos fríos.</li> <li><strong>Realiza pruebas de conexión:</strong> Usa un multímetro para verificar que los pines estén correctamente conectados y que no haya cortocircuitos.</li> <li><strong>Conecta los componentes:</strong> Una vez que el conector esté instalado correctamente, conecta los componentes o circuitos necesarios a los pines.</li> </ol> Ejemplo de uso real: En un proyecto de control de luces LED para una instalación de iluminación, instalé un conector de pines PCB de 40 pines en la placa de control. Usé soldadura para fijar los pines y luego conecté los módulos de potencia a los pines. Finalmente, realicé pruebas con un multímetro para asegurar que la conexión fuera estable. Pasos para asegurar una conexión estable: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Paso</th> <th>Descripción</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>Preparar la placa de circuito impreso.</td> </tr> <tr> <td>2</td> <td>Insertar los pines en los agujeros de la PCB.</td> </tr> <tr> <td>3</td> <td>Soldar los pines para fijarlos.</td> </tr> <tr> <td>4</td> <td>Realizar pruebas de conexión con un multímetro.</td> </tr> <tr> <td>5</td> <td>Conectar los componentes o circuitos necesarios.</td> </tr> </tbody> </table> </div> Conclusión: Para asegurar una conexión estable con un conector de pines PCB, debes seguir pasos como preparar la placa, insertar los pines correctamente, soldarlos y realizar pruebas para verificar la estabilidad de la conexión. Este proceso garantiza una conexión segura y duradera en tu proyecto. <h2>¿Qué tipo de conector de pines PCB es ideal para proyectos de electrónica?</h2> Respuesta: Para proyectos de electrónica, un conector de pines PCB de 40 pines con espaciado de 2.54 mm es ideal, ya que ofrece una buena combinación de estabilidad, versatilidad y compatibilidad con una amplia gama de placas de circuito impreso (PCB). Un conector de pines PCB de 40 pines es especialmente útil en proyectos de electrónica donde se necesita una
