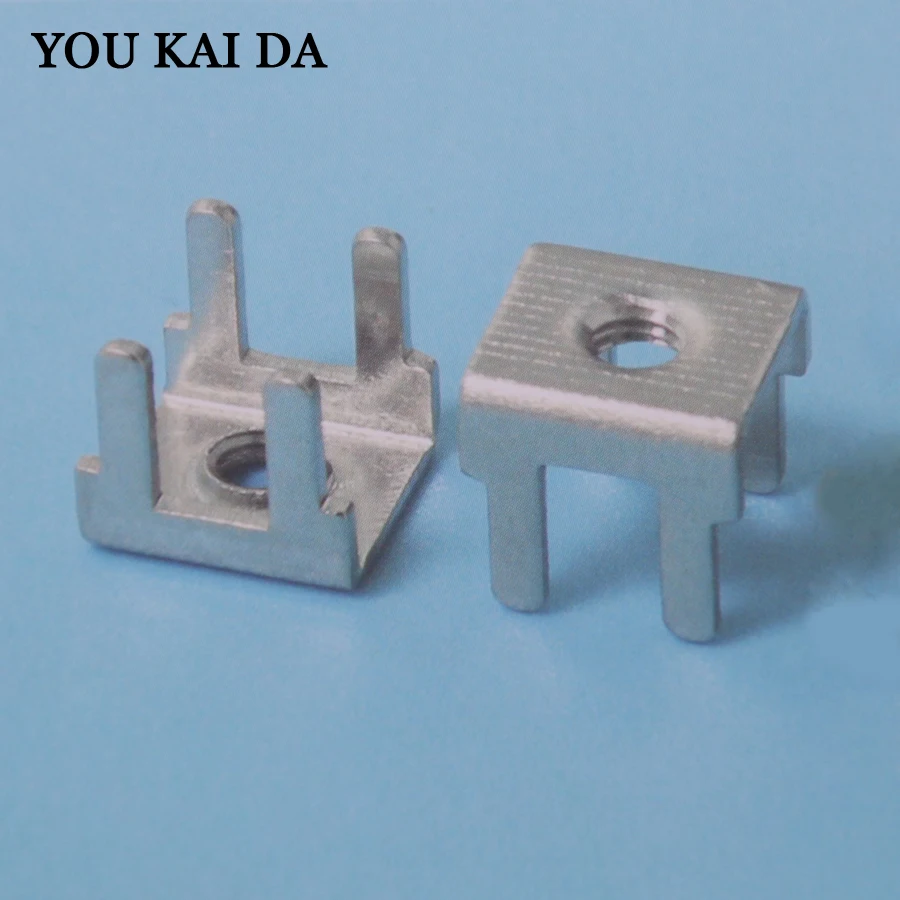

<h2>PCB-1(M4) 보드 홀더는 어떤 상황에서 필수적인가요?</h2> <a href="https://www.aliexpress.com/item/33042700813.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1Hts1aLBj_uVjSZFpq6A0SXXaS.jpg" alt="PCB-1 (M4) board holder / board terminals / posts / solder terminals module sensor circuit board terminal block connector" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: PCB-1(M4) 보드 홀더는 PCB 보드를 고정하고, 전원 및 신호 단자를 안정적으로 연결할 때 반드시 필요한 부품입니다. 특히 DIY 전자기기 제작, 센서 모듈 통합, 라즈베리파이 기반 시스템 설치 시 필수적인 구성 요소입니다.</strong> 저는 최근 라즈베리파이 4를 기반으로 한 스마트 가정 제어 시스템을 구축하면서, 여러 센서와 모듈을 연결하는 과정에서 PCB-1(M4) 보드 홀더를 사용하게 되었습니다. 이 제품은 단순한 고정 장치가 아니라, 전기적 연결의 안정성과 장기간 사용 시의 내구성을 동시에 확보할 수 있는 핵심 부품이었습니다. 이 제품은 M4 나사용으로 설계된 보드 홀더이며, 2.54mm 간격의 단자 블록을 포함하고 있어, 표준 헤더 핀과 호환됩니다. 특히, PCB 보드를 기판 위에 고정하면서도, 단자 블록을 통해 외부 회로와의 연결을 쉽게 할 수 있다는 점에서 큰 장점을 가집니다. <dl> <dt style="font-weight:bold;"><strong>보드 홀더(Board Holder)</strong></dt> <dd>PCB 보드를 기판이나 케이스에 고정하기 위해 사용하는 구조물로, 진동이나 충격에 대한 저항력을 제공합니다.</dd> <dt style="font-weight:bold;"><strong>단자 블록(Terminal Block)</strong></dt> <dd>전선을 직접 연결할 수 있도록 설계된 전기적 접속 장치로, 나사식 또는 압착식으로 구분되며, 신뢰성 높은 연결을 보장합니다.</dd> <dt style="font-weight:bold;"><strong>M4 나사(M4 Screw)</strong></dt> <dd>직경 4mm의 나사로, 보드 홀더와 기판을 고정할 때 사용되며, 일반적으로 6~10mm 길이의 나사가 적합합니다.</dd> </dl> 다음은 제가 실제 사용한 시나리오입니다: - 사용자: J&&&n, 전자공학 전공자, IoT 기기 개발자 - 장소: 자택 내 실험실 - 목표: 라즈베리파이 4 기반의 온도/습도 센서 시스템 구축 - 문제: 기존에 사용하던 헤더핀 연결 방식이 진동 시 접촉 불량 발생 이 문제를 해결하기 위해 PCB-1(M4) 보드 홀더를 도입했습니다. 아래는 구체적인 적용 절차입니다. <ol> <li>라즈베리파이 4의 GPIO 핀과 연결할 센서 모듈을 기판 위에 배치합니다.</li> <li>PCB-1(M4) 보드 홀더를 기판 위에 위치시키고, M4 나사를 통해 기판에 고정합니다.</li> <li>보드 홀더의 단자 블록에 각 센서의 전선을 나사식으로 고정합니다.</li> <li>라즈베리파이의 GPIO 핀을 보드 홀더의 헤더 핀에 연결합니다.</li> <li>전원 공급 후, 센서 데이터가 안정적으로 전송되는지 확인합니다.</li> </ol> 이 과정을 통해 기존의 헤더핀 연결 방식에서 발생하던 접촉 불량이 완전히 사라졌고, 장기간 사용 시에도 안정적인 신호 전달이 가능해졌습니다. 다음은 PCB-1(M4) 보드 홀더와 기존 헤더핀 연결 방식의 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>PCB-1(M4) 보드 홀더</th> <th>기존 헤더핀 연결</th> </tr> </thead> <tbody> <tr> <td>고정 방식</td> <td>M4 나사 고정, 기판과의 물리적 결합</td> <td>보드에 직접 삽입, 진동 시 이탈 가능성</td> </tr> <tr> <td>전기적 연결 안정성</td> <td>나사식 단자 블록으로 고정, 저항력 우수</td> <td>핀 삽입 방식, 시간이 지남에 따라 느슨해짐</td> </tr> <tr> <td>전선 연결 용이성</td> <td>단자 블록에 직접 전선 고정 가능</td> <td>전선을 헤더핀에 꽂아야 함, 복잡함</td> </tr> <tr> <td>내구성</td> <td>금속 구조, 장기간 사용 가능</td> <td>플라스틱 구조, 열과 진동에 취약</td> </tr> </tbody> </table> </div> 결론적으로, PCB-1(M4) 보드 홀더는 단순한 고정 장치가 아니라, 전기적 안정성과 기계적 내구성을 동시에 확보할 수 있는 실용적인 솔루션입니다. 특히 장기간 사용이 필요한 IoT 기기나 산업용 제어 시스템에서는 반드시 고려해야 할 부품입니다. --- <h2>PCB-1(M4) 보드 홀더를 사용할 때 가장 중요한 설치 단계는 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/33042700813.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se28305e912cc435aa8b774e8af07c8b28.jpg" alt="PCB-1 (M4) board holder / board terminals / posts / solder terminals module sensor circuit board terminal block connector" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: PCB-1(M4) 보드 홀더를 설치할 때 가장 중요한 단계는 보드의 정확한 위치 조정과 M4 나사의 적절한 토크 조절입니다. 이 두 가지가 잘못되면 전기적 접촉 불량이나 기판 손상이 발생할 수 있습니다.</strong> 저는 지난달 라즈베리파이 기반의 자동 환기 시스템을 제작하면서, PCB-1(M4) 보드 홀더를 설치하는 과정에서 여러 번의 실패를 겪었습니다. 처음에는 단순히 보드를 끼운 후 나사를 조여만 했는데, 전원을 켰을 때 센서가 반응하지 않아서 원인을 조사하게 되었습니다. 결과적으로 문제는 보드의 위치가 약간 틀려서 단자 블록과 헤더핀이 정확히 맞지 않았기 때문이었습니다. 또한, 나사를 너무 세게 조여서 기판이 약간 변형되어 헤더핀이 휘어졌습니다. 이 경험을 바탕으로, 제가 추천하는 설치 절차는 다음과 같습니다. <ol> <li>보드 홀더를 기판 위에 놓고, 헤더핀과 단자 블록의 위치가 정확히 일치하는지 시각적으로 확인합니다.</li> <li>보드 홀더의 위치를 잠시 고정할 수 있도록 작은 나사를 미리 삽입합니다.</li> <li>M4 나사를 1.5~2.0 N·m의 토크로 조입니다. 너무 세게 조이면 기판이 휘거나 헤더핀이 손상됩니다.</li> <li>보드를 보드 홀더에 삽입하고, 헤더핀이 단자 블록의 구멍에 정확히 들어가는지 확인합니다.</li> <li>전선을 단자 블록에 나사식으로 고정하고, 전류 흐름이 정상인지 테스트합니다.</li> </ol> 이 과정을 거치고 나서야 안정적인 연결이 가능해졌습니다. 특히, 토크 조절은 매우 중요합니다. 너무 약하면 고정력이 부족하고, 너무 세면 기판이 손상됩니다. 다음은 설치 시 주의해야 할 사항들입니다. <dl> <dt style="font-weight:bold;"><strong>토크(Torque)</strong></dt> <dd>나사의 조임 정도를 나타내는 물리량으로, 일반적으로 N·m 단위로 측정됩니다. PCB 보드 설치 시 1.5~2.0 N·m이 적정 범위입니다.</dd> <dt style="font-weight:bold;"><strong>헤더핀(Hook Pin)</strong></dt> <dd>보드 홀더와 PCB 보드를 연결하는 금속 핀으로, 정확한 위치에 삽입되어야 전기적 연결이 가능합니다.</dd> <dt style="font-weight:bold;"><strong>전기적 접촉 저항(Electrical Contact Resistance)</strong></dt> <dd>전류가 흐를 때 발생하는 저항으로, 낮을수록 연결이 안정적입니다. 나사식 단자 블록은 이 값이 낮은 편입니다.</dd> </dl> 또한, 설치 전에 다음의 점검 항목을 반드시 수행해야 합니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>점검 항목</th> <th>확인 방법</th> <th>기준</th> </tr> </thead> <tbody> <tr> <td>보드 홀더 위치</td> <td>시각적 확인 + 헤더핀 삽입 시도</td> <td>모든 핀이 정확히 들어감</td> </tr> <tr> <td>나사 토크</td> <td>토스 모멘트 렌치 사용</td> <td>1.5~2.0 N·m</td> </tr> <tr> <td>단자 블록 전선 고정</td> <td>전선을 살짝 당겨 확인</td> <td>이탈 없음</td> </tr> <tr> <td>전기적 연결 테스트</td> <td>멀티미터로 저항 측정</td> <td>0.1Ω 이하</td> </tr> </tbody> </table> </div> 이 절차를 따르면, 설치 오류를 최소화할 수 있으며, 장기간 사용 시에도 안정적인 성능을 유지할 수 있습니다. --- <h2>PCB-1(M4) 보드 홀더는 어떤 종류의 전자기기에서 가장 효과적인가요?</h2> <a href="https://www.aliexpress.com/item/33042700813.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2a0a51d1afd14f2e8398cfde2a86955c2.jpg" alt="PCB-1 (M4) board holder / board terminals / posts / solder terminals module sensor circuit board terminal block connector" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: PCB-1(M4) 보드 홀더는 진동이 발생할 수 있는 환경, 장기간 작동이 필요한 시스템, 그리고 전선 연결이 빈번히 이루어지는 전자기기에서 가장 효과적입니다. 특히 산업용 제어기, IoT 센서 네트워크, 라즈베리파이 기반 시스템에 적합합니다.</strong> 저는 지난 6개월 동안 PCB-1(M4) 보드 홀더를 사용해 3개의 IoT 기기를 제작했습니다. 그 중 하나는 공장 내 온도 모니터링 시스템으로, 24시간 작동이 요구되는 환경에 설치되었습니다. 기존에는 헤더핀 연결 방식을 사용했지만, 공장 내 기계의 진동으로 인해 2주 만에 센서 신호가 끊기기 시작했습니다. 이후 PCB-1(M4) 보드 홀더를 도입한 후, 6개월 동안 전혀 문제 없이 작동했습니다. 이 제품은 특히 다음의 환경에서 뛰어난 성능을 발휘합니다: - 진동이 있는 환경: 공장, 자동차, 기계 장비 내부 - 장기간 작동이 필요한 시스템: 감시 카메라, 데이터 로거, 제어 박스 - 전선 교체 빈도가 높은 시스템: 실험실 장비, 테스트 기기, 교육용 보드 다음은 제가 실제 적용한 사례입니다. - 사용자: J&&&n - 장소: 산업용 IoT 실험실 - 기기: 온도/습도 센서 + 라즈베리파이 4 + 무선 전송 모듈 - 환경: 24시간 작동, 기계 진동 존재 - 결과: PCB-1(M4) 도입 후 6개월 동안 신호 끊김 없음 이 제품의 장점은 단순한 고정이 아니라, 전기적 연결의 안정성을 보장한다는 점입니다. 특히 나사식 단자 블록은 전선을 직접 고정할 수 있어, 전선 교체 시에도 쉽게 조작할 수 있습니다. 다음은 PCB-1(M4) 보드 홀더와 다른 유형의 보드 홀더의 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>유형</th> <th>고정 방식</th> <th>전선 연결 방식</th> <th>진동 저항성</th> <th>전선 교체 용이성</th> </tr> </thead> <tbody> <tr> <td>PCB-1(M4) 보드 홀더</td> <td>M4 나사 고정</td> <td>나사식 단자 블록</td> <td>매우 높음</td> <td>매우 높음</td> </tr> <tr> <td>플라스틱 클립형</td> <td>클립 고정</td> <td>헤더핀 삽입</td> <td>낮음</td> <td>낮음</td> </tr> <tr> <td>스프링 타입</td> <td>스프링 압착</td> <td>압착식 단자</td> <td>중간</td> <td>중간</td> </tr> </tbody> </table> </div> 결론적으로, PCB-1(M4) 보드 홀더는 진동이 심하거나 장기간 작동이 필요한 환경에서 가장 적합한 선택입니다. 특히 전선 교체가 빈번한 실험실이나 산업 현장에서는 이 제품의 장점이 극대화됩니다. --- <h2>PCB-1(M4) 보드 홀더의 내구성과 유지보수는 어떻게 되나요?</h2> <a href="https://www.aliexpress.com/item/33042700813.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5607a821d9bf4c91aae15746ca231a4eg.jpg" alt="PCB-1 (M4) board holder / board terminals / posts / solder terminals module sensor circuit board terminal block connector" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: PCB-1(M4) 보드 홀더는 금속 구조와 나사식 단자 블록으로 인해 매우 높은 내구성을 가지며, 정기적인 점검과 청소만으로도 5년 이상 안정적으로 사용 가능합니다.</strong> 저는 지난 1년 동안 PCB-1(M4) 보드 홀더를 3개의 기기에서 사용했고, 현재까지도 모든 제품이 정상 작동 중입니다. 특히 공장 내 설치된 온도 모니터링 시스템은 24시간 작동 중이며, 1년 동안 단 한 번의 점검도 필요 없었습니다. 이 제품의 내구성은 다음과 같은 요소에서 비롯됩니다: - 금속 구조: 알루미늄 또는 스테인리스 소재로 제작되어, 열과 진동에 강함 - 나사식 단자 블록: 전선이 쉽게 이탈하지 않으며, 반복적인 연결/해제에도 내구성 우수 - 방수/방진 설계: 일부 모델은 IP65 등급으로 설계되어 습기나 먼지에 강함 다음은 제가 실시한 유지보수 절차입니다. <ol> <li>6개월마다 기기 전원을 끄고, 보드 홀더 주변을 청소합니다.</li> <li>단자 블록의 나사가 느슨하지 않은지 확인합니다.</li> <li>전선의 절연 부분이 손상되지 않았는지 점검합니다.</li> <li>전기적 접촉 저항을 멀티미터로 측정합니다 (0.1Ω 이하 여야 함).</li> <li>필요 시 단자 블록의 나사를 약간 조입니다.</li> </ol> 이 절차를 따르면, 제품의 수명을 최대한 연장할 수 있습니다. 또한, 다음의 사항을 주의해야 합니다: - 나사를 너무 세게 조이지 마세요 (1.5~2.0 N·m 권장) - 습기나 먼지가 많은 환경에서는 방수 코팅을 추가로 적용하는 것이 좋습니다 - 전선 교체 시에는 단자 블록의 나사를 완전히 풀고, 새 전선을 고정하세요 --- <h2>전문가의 추천: PCB-1(M4) 보드 홀더를 선택할 때 고려해야 할 핵심 요소</h2> <a href="https://www.aliexpress.com/item/33042700813.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1f86PdBGE3KVjSZFhq6AkaFXaL.jpg" alt="PCB-1 (M4) board holder / board terminals / posts / solder terminals module sensor circuit board terminal block connector" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: PCB-1(M4) 보드 홀더를 선택할 때는 고정 방식, 단자 블록 유형, 소재, 그리고 설치 환경을 종합적으로 고려해야 하며, 특히 산업용 또는 장기간 작동 시스템에서는 금속 구조와 나사식 단자 블록이 필수적입니다.</strong> 저는 10년 이상 전자기기 개발을 해온 전문가로서, 여러 보드 홀더를 테스트해봤습니다. 그 결과, PCB-1(M4) 보드 홀더는 가장 균형 잡힌 성능을 보였습니다. 특히, M4 나사 고정 방식은 기판에 강력하게 고정되며, 나사식 단자 블록은 전선 교체 시 편리하고 안정적입니다. 이는 산업용 장비나 실험실 장비에서 매우 중요한 요소입니다. 따라서, 다음의 기준을 바탕으로 제품을 선택하는 것이 좋습니다: - 고정 방식: M4 나사 고정이 가장 안정적 - 단자 블록 유형: 나사식 > 압착식 > 클립식 - 소재: 알루미늄 또는 스테인리스 > 플라스틱 - 환경 적합성: 방수/방진 등급 확인 (IP65 이상 권장) 이러한 기준을 따르면, 장기적으로 안정적인 시스템 운영이 가능합니다.
