플라스틱 사출 금형의 결과

1.금형

똑같은 형태의 결과물을 반복적으로 생산하기 위한 틀 중 금속으로 만들어지는 형틀을 금형이라고 합니다. 당장 비슷한 예시로 붕어빵 기계가 있습니다. 공장 및 대량생산의 필수요소 중 하나입니다. 금속으로 만드는 이유는 내구성 때문인데, 아주 많은 수의 결과물을 생산하기 때문에 합금으로 만들어 내구성을 높이는 경우가 많습니다. 대신 그런 만큼 생산 자체가 어려워 가격이 비싼 경우가 많다. 크게 개방형과 폐쇄형으로 나눌 수 있습니다.

2.금형의 종류

1)폐쇄형 금형

상대적으로 성형할 때의 하중이 낮고 폐쇄적인 공간에서 제품을 성형하는 금형을 폐쇄형 금형(Mold)이라고 합니다.폐쇄형 중에서는 플라스틱을 찍어내는 플라스틱 사출 금형이 가장 보편적이며, 이외에도 금속, 고무, 유리 등을 찍어낼 수 있습니다.

2)압출 금형

특정한 형태로 만든 형틀에 원료를 밀어넣어 가래떡 뽑듯이 쭉 뽑아내는 방식을 말합니다. '알루미늄 프로파일'이라고 하는 긴 결과물을 얻기 위해 쓰는 경우가 많은데, 창틀에 쓰이는 새시류가 이런 식으로 생산하는 경우가 많습니다. 공사판에 보이는 H빔 역시 압출금형으로 생산합니다. 압출금형은 사출금형에 비해 크기가 작아질 수 있다는 점에서 비용이 절감되는 부분이 있습니다.

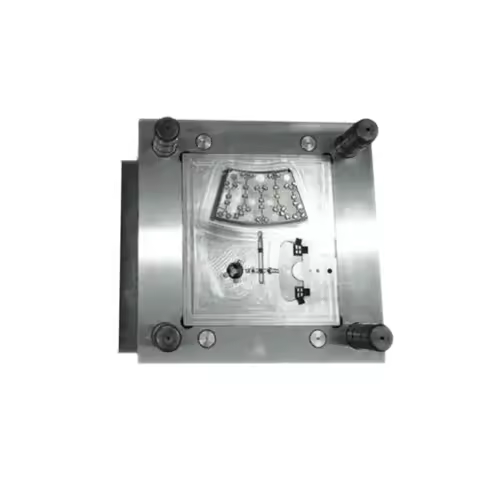

3)사출 금형

가장 많이 활용되는 형태의 금형으로, 나눠진 금형의 두 부분이 수직적으로 만나며 안에 담긴 원료를 특정한 모양으로 찍어냅니다. 붕어빵을 찍어내는 형틀이 상/하단으로 나뉘어 기계운동으로 찍어낸다고 생각하면 이해가 쉽습니다. 움직이는 가동측과 고정되어있는 고정측이 만나는 자리에 얇은 선이 생기는데, 이를 파팅라인 (Parting Line)이라고 합니다. 그리고 완성된 결과물을 금형에서 밀핀 이라는 것으로 밀어내는 작업을 하는데, 이 때 동그란 밀핀 자국이 생깁니다. 프라모델을 조립하다보면 안쪽에 둥그렇게 자국이 있는 경우가 있는데, 그것이 바로 이 자국입니다. 파팅라인과 밀핀 자국을 어떻게 생기게 하느냐가 제품의 완성도에 중요한 부분이므로, 설계자의 실력을 결정하는 부분이 됩니다.

5)개방형 금형

폐쇄형 금형과는 다르게 성형 하중이 높고 개구부를 가진 금형을 통틀어서 개방형 금형(Die)이라고 합니다.보편적으로는 프레스 금형이 가장 유명하고, 이외에도 단조와 판금기계금형 등이 개방형 금형에 속합니다.

6)프레스 금형

사출금형이 플라스틱을 붕어빵처럼 녹여서 굳혀 만드는 형틀에 가깝다면, 프레스 금형은 상하 왕복운동으로 금속을 절단, 굽힘, 찌그러트리는 금속 가공계 금형입니다.
