오실로스코프 디지털 방식
디지털 오실로스코프는 측정 대상 신호가 아날로그-디지털 변환회로를 거쳐 데이터로 바뀌고, 이것을 화면에 표시하는 방식입니다. 디지털 오실로스코프의 경우 포켓형(휴대형이지만 저성능의 작은 모델들), 일반 휴대형부터 거치해서 쓰는 일반형까지 브라운관 구조가 굳이 필요없어 크기에서 아날로그 오실로스코프에 비해 상대적으로 작고 자유로운 편입니다. 또한 수치적인 값을 눈금을 읽고 판단하는 게 아니라 장비에서 직접 알려주는 등 여러 면에서 편리하기에 디지털 방식이 점점 더 많이 쓰이는 추세입니다.
하지만 샘플링 주파수보다 높은 주파수를 측정하면 아날로그 방식과 달리 파형이 마구 꼬이는데, 이게 실제 파형이라 착각하면 큰 실수를 하게 될 수도 있으니 주의하자. 신호 측정이 정해진 주파수에서 한번씩 측정해서 발생하는 문제이며, 이를 에일리어싱이라 부릅니다.
따라서 저가형 모델로 아날로그 회로를 측정하게 될 경우 디지털, 아날로그 모두 사용하는 게 좋다고 합니다.
소프트웨어적 확장성이 뛰어나 오실로스코프 이상의 여러 가지 기능을 탑재하고 있습니다. 가장 흔한 기능은 로직 분석기나 FFT기능이며 이외에도 터치스크린이나 신호 저장,생성능력이나 멀티미터데이터로거 등등의 별의 별 기능이 달려나온 경우가 많습니다. 다만 이들 기능 전부다 전용 기기를 사용하는것보다는 못한 수준입니다.
오실로스코프 특징
오실로스코프는 제품마다 측정할 수 있는 주파수 범위가 있는데, 작게는 200kHz 부터 10GHz 를 넘는 것까지 다양한 제품이 있고, 당연히 측정할 수 있는 주파수 범위가 클 수록 가격은 안드로메다로 날아가는 것을 볼 수 있습니다. (특히 디지털 오실로스코프)

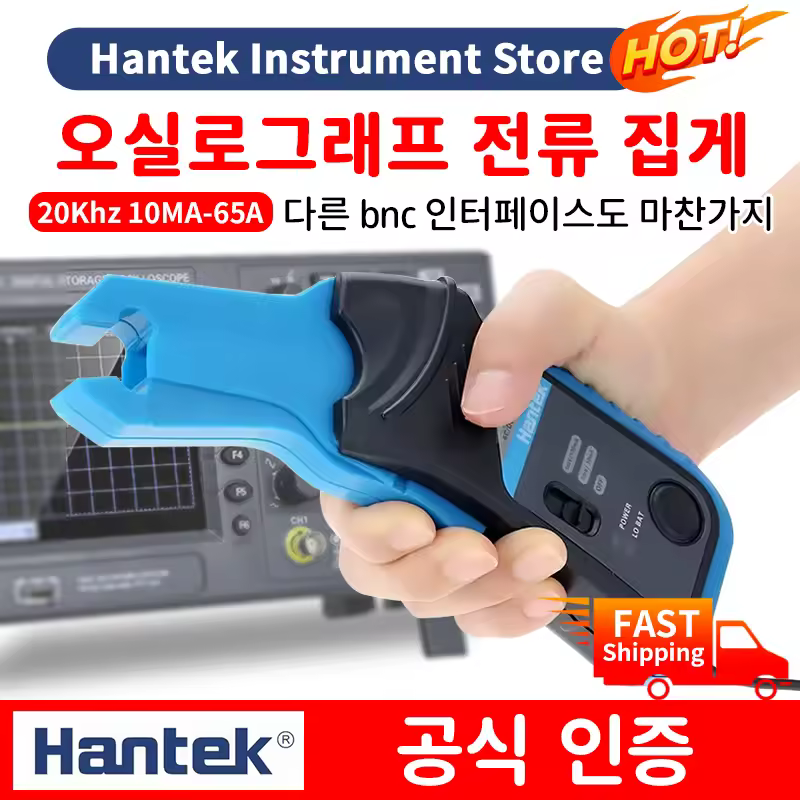

당연하지만 V=IR에 따라서 전류의 파형도 관측이 가능한데, 션트저항 또는 전류 프로브를 사용한다. 전류의 변화만 측정하려면 션트저항으로도 충분하겠지만, 한 신호의 전압과 전류를 둘 다 측정하려면 전류 프로브를 사용해야 합니다.
