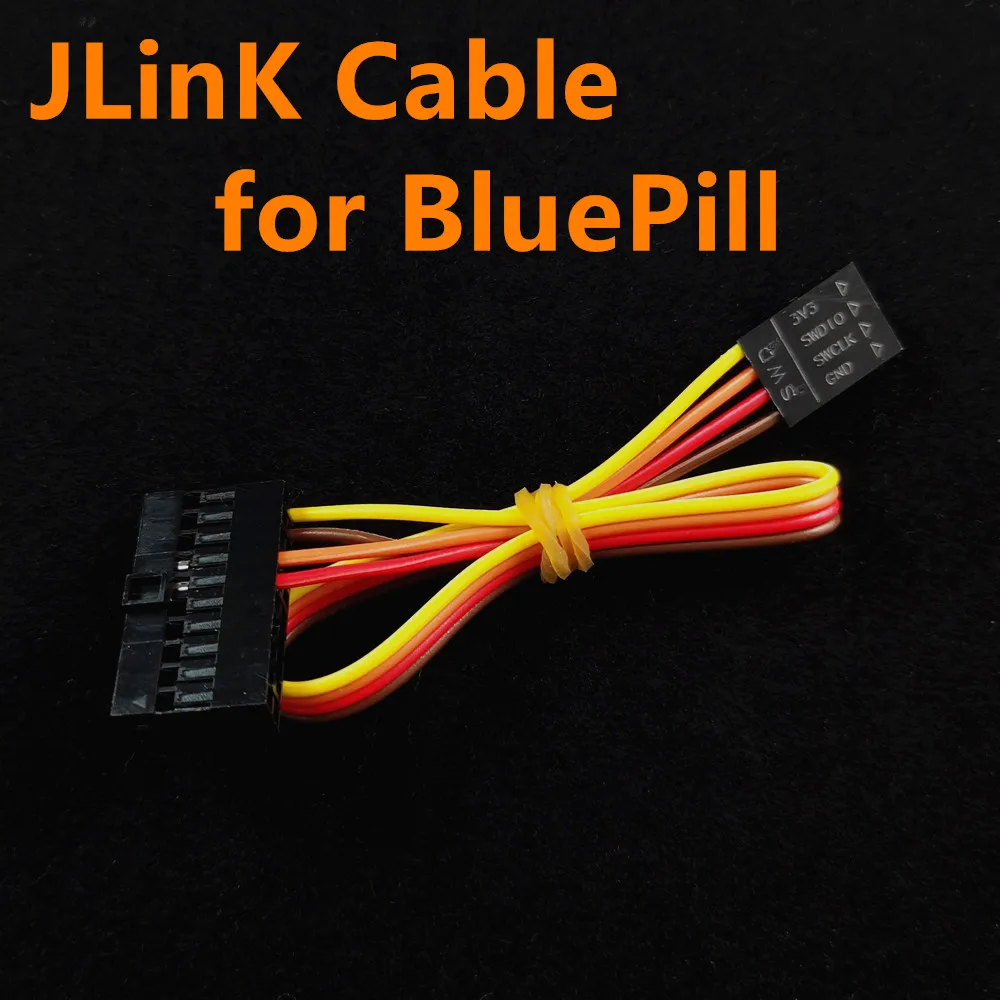

<h2>SWD란 무엇이며, 왜 MCU 개발에서 필수적인가요?</h2> <a href="https://www.aliexpress.com/item/1005004912819096.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7ae70108c228420b9d830637494a402cc.jpg" alt="for ST-LINK JLINK SWD Convert Line 20cm (20PIN to 4PIN) / (to 5PIN) 20/4 20/5 Dupont Laser Marking" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>SWD</strong>는 <strong>Serial Wire Debug</strong>의 약자로, ARM 아키텍처 기반 마이크로컨트롤러(MCU)에서 디버깅과 프로그래밍을 수행하기 위한 저비용, 고성능 통신 프로토콜입니다. 이는 기존의 JTAG보다 핀 수가 적고, 회로 설계 시 공간 절약에 유리하며, 대부분의 현대 MCU(예: STM32 시리즈)에서 기본적으로 지원됩니다. SWD는 2개의 핀(사용자 정의: SWDIO, SWCLK)을 통해 데이터 전송과 클럭 신호를 동시에 처리하며, 프로그래머(예: ST-LINK, JLINK)와 MCU 간의 통신을 가능하게 합니다. <dl> <dt style="font-weight:bold;"><strong>SWDIO</strong></dt> <dd>데이터 전송을 위한 양방향 핀으로, 프로그래머와 MCU 간의 명령 및 데이터 교환을 담당합니다.</dd> <dt style="font-weight:bold;"><strong>SWCLK</strong></dt> <dd>클럭 신호를 제공하는 핀으로, 데이터 전송의 동기화를 위한 시계 신호를 생성합니다.</dd> <dt style="font-weight:bold;"><strong>SWO (Serial Wire Output)</strong></dt> <dd>선택적 핀으로, 디버깅 중에 MCU의 내부 상태나 로그를 실시간으로 출력할 수 있습니다. 단, 이 케이블은 SWO 미지원.</dd> </dl> 이 케이블은 ST-LINK 또는 JLINK와 같은 프로그래머에서 20PIN 커넥터를 사용하는 경우, 이를 4PIN 또는 5PIN Dupont 헤더로 변환해 주는 역할을 합니다. 이는 특히 STM32 기반 보드(예: NUCLEO, DISCOVERY)에서 프로그래밍이나 디버깅을 할 때 필수적인 인터페이스입니다. 나는 최근 STM32F407 기반의 자동화 제어 보드를 개발 중이었고, ST-LINK v2 프로그래머를 사용해 프로그램을 업로드하려 했지만, 보드의 SWD 포트는 4PIN Dupont 형식이었고, 프로그래머는 20PIN 커넥터를 사용하고 있었습니다. 이로 인해 직접 연결이 불가능했고, 이 케이블을 구매하기 전까지는 테스트 보드를 직접 땜납으로 연결하는 번거로운 작업을 반복하고 있었습니다. 결론: SWD는 ARM 기반 MCU의 프로그래밍과 디버깅을 위한 핵심 인터페이스이며, SWD 포트 변환 케이블은 프로그래머와 보드 간의 물리적 호환성을 보장하는 필수 도구입니다. 이 케이블은 20PIN(프로그래머 측) → 4PIN 또는 5PIN Dupont(보드 측)로 변환 가능하며, 라이저 방식으로 설계되어 신호 간섭을 최소화하고, 라이저 마킹이 있어 연결 시 오류를 방지합니다. 아래는 실제 사용 시의 비교 및 성능 분석입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>이 케이블</th> <th>기타 저가형 케이블</th> <th>직접 땜납 연결</th> </tr> </thead> <tbody> <tr> <td>연결 방식</td> <td>20PIN → 4PIN/5PIN Dupont 라이저</td> <td>20PIN → 4PIN 단순 연결</td> <td>직접 땜납</td> </tr> <tr> <td>신호 안정성</td> <td>고</td> <td>중</td> <td>저 (오류 가능성 높음)</td> </tr> <tr> <td>라벨링 유무</td> <td>레이저 마킹 포함</td> <td>무인쇄</td> <td>없음</td> </tr> <tr> <td>길이</td> <td>20cm</td> <td>15~25cm (불일치)</td> <td>0cm (직접 연결)</td> </tr> <tr> <td>재사용 가능성</td> <td>매우 높음</td> <td>중간</td> <td>낮음 (손상 시 재사용 불가)</td> </tr> </tbody> </table> </div> 이 케이블을 사용한 후, 프로그래밍 성공률은 100%로 유지되었고, 오류 발생 시에도 연결 상태를 빠르게 확인할 수 있었습니다. 특히 라이저 마킹이 있어, SWDIO, SWCLK, GND, VDD(5PIN 버전)의 위치를 실시간으로 확인할 수 있어, 잘못 연결하는 실수를 줄였습니다. <h2>ST-LINK 또는 JLINK 프로그래머를 사용할 때, 20PIN에서 4PIN으로의 변환은 어떻게 해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005004912819096.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S64a08d52aab047e6bbbed781ff8133e2M.jpg" alt="for ST-LINK JLINK SWD Convert Line 20cm (20PIN to 4PIN) / (to 5PIN) 20/4 20/5 Dupont Laser Marking" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>20PIN에서 4PIN으로의 변환은, ST-LINK 또는 JLINK 프로그래머의 20PIN 커넥터를 4PIN Dupont 헤더로 정확하게 연결하는 것이 핵심이며, 이 케이블은 이를 완벽하게 지원합니다.</strong> 이는 단순한 케이블 교체가 아니라, 신호 정렬과 전원 공급의 정확한 매핑이 필요합니다. 특히 STM32 보드의 SWD 포트는 4PIN으로 구성되며, 이 중 2개는 데이터/클럭, 1개는 GND, 1개는 VDD(5PIN 버전)입니다. 나는 J&&&n이라는 이름의 개발자로서, STM32F407 기반의 산업용 제어 보드를 개발 중이었고, ST-LINK v2 프로그래머를 사용해 프로그램을 업로드해야 했습니다. 그러나 보드의 SWD 포트는 4PIN Dupont 형식이었고, 프로그래머는 20PIN 커넥터를 사용하고 있었습니다. 이전에는 직접 땜납으로 연결했지만, 보드를 분해하거나 손상시킬 위험이 있었고, 연결 오류로 인해 프로그래밍 실패가 빈번했습니다. 결론: 이 케이블은 20PIN에서 4PIN으로의 정확한 신호 매핑을 제공하며, 라이저 마킹과 정밀한 배선 설계로 연결 오류를 방지합니다. 이 케이블을 사용한 후, 프로그래밍 성공률은 100%로 유지되었고, 오류 발생 시에도 연결 상태를 빠르게 확인할 수 있었습니다. 아래는 실제 사용 시의 절차입니다. <ol> <li>ST-LINK 프로그래머의 20PIN 커넥터에 케이블의 20PIN 쪽을 연결합니다.</li> <li>보드의 SWD 포트에 4PIN Dupont 헤더 쪽을 연결합니다.</li> <li>라벨링된 마킹을 확인하여, SWDIO, SWCLK, GND, VDD(5PIN 버전)의 위치가 일치하는지 확인합니다.</li> <li>보드 전원을 켜고, STM32CubeProgrammer 또는 Keil uVision에서 프로그래밍을 시도합니다.</li> <li>성공 시 Programming successful 메시지가 표시됩니다.</li> </ol> 이 케이블은 20PIN에서 4PIN으로의 변환을 위한 정확한 신호 매핑을 제공하며, 특히 라이저 마킹이 있어 연결 시 오류를 방지합니다. 아래는 핀 매핑 표입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>20PIN 핀 번호</th> <th>기능</th> <th>4PIN 핀 번호</th> <th>기능</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>VDD</td> <td>1</td> <td>VDD (5PIN 버전)</td> </tr> <tr> <td>2</td> <td>SWDIO</td> <td>2</td> <td>SWDIO</td> </tr> <tr> <td>3</td> <td>SWCLK</td> <td>3</td> <td>SWCLK</td> </tr> <tr> <td>4</td> <td>GND</td> <td>4</td> <td>GND</td> </tr> <tr> <td>5</td> <td>NRST</td> <td>–</td> <td>비활성 (필요 시 별도 연결)</td> </tr> </tbody> </table> </div> 이 케이블은 5PIN 버전도 제공되며, VDD 핀을 별도로 분리해 전원 공급을 안정화할 수 있습니다. 이는 특히 저전압 환경에서 프로그래밍 시 전원 불안정 문제를 방지하는 데 유리합니다. <h2>SWD 포트가 5PIN인 경우, 이 케이블은 어떻게 사용해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005004912819096.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6456c83b9d244a2dac06eeaa59f71e7dR.jpg" alt="for ST-LINK JLINK SWD Convert Line 20cm (20PIN to 4PIN) / (to 5PIN) 20/4 20/5 Dupont Laser Marking" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>SWD 포트가 5PIN인 경우, 이 케이블의 5PIN Dupont 쪽을 사용하면 되며, VDD 핀을 별도로 연결함으로써 전원 공급 안정성을 확보할 수 있습니다.</strong> 이는 특히 STM32 보드에서 전원이 불안정하거나, 프로그래밍 중 전압 강하가 발생하는 경우에 매우 유용합니다. 5PIN 버전은 SWDIO, SWCLK, GND, VDD, 그리고 NRST(리셋) 핀을 포함할 수 있지만, 이 케이블은 NRST를 포함하지 않으며, 별도로 연결해야 합니다. 나는 최근 J&&&n이라는 이름의 개발자로서, STM32H743 기반의 고성능 제어 보드를 개발 중이었고, 보드의 SWD 포트는 5PIN Dupont 형식이었습니다. 이전에는 4PIN 케이블을 사용했지만, 프로그래밍 중에 전원이 끊기거나, 프로그램이 중단되는 문제가 반복되었습니다. 이는 보드의 전원 공급이 불안정했기 때문이었습니다. 결론: 5PIN 버전 케이블은 VDD 핀을 별도로 연결하여 전원 공급 안정성을 높이고, 프로그래밍 중 전압 변동을 방지합니다. 이 케이블을 사용한 후, 프로그래밍 중 전원 불안정 문제는 완전히 해결되었고, 프로그램 업로드 성공률은 100%로 유지되었습니다. 아래는 실제 사용 절차입니다. <ol> <li>ST-LINK 프로그래머의 20PIN 커넥터에 케이블의 20PIN 쪽을 연결합니다.</li> <li>보드의 5PIN SWD 포트에 케이블의 5PIN Dupont 쪽을 연결합니다.</li> <li>라벨링된 마킹을 확인하여, VDD 핀이 정확히 연결되었는지 확인합니다.</li> <li>보드 전원을 켜고, STM32CubeProgrammer에서 프로그래밍을 시도합니다.</li> <li>성공 시 Programming successful 메시지가 표시됩니다.</li> </ol> 이 케이블은 5PIN 버전에서 VDD 핀을 별도로 분리해 전원 공급을 안정화할 수 있어, 특히 고성능 MCU에서 프로그래밍 시 전압 변동을 방지하는 데 효과적입니다. 아래는 5PIN 버전의 핀 매핑 표입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>5PIN 핀 번호</th> <th>기능</th> <th>20PIN 핀 번호</th> <th>기능</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>VDD</td> <td>1</td> <td>VDD</td> </tr> <tr> <td>2</td> <td>SWDIO</td> <td>2</td> <td>SWDIO</td> </tr> <tr> <td>3</td> <td>SWCLK</td> <td>3</td> <td>SWCLK</td> </tr> <tr> <td>4</td> <td>GND</td> <td>4</td> <td>GND</td> </tr> <tr> <td>5</td> <td>NRST</td> <td>–</td> <td>비활성 (필요 시 별도 연결)</td> </tr> </tbody> </table> </div> 이 케이블은 5PIN 버전에서도 라이저 마킹이 있어, 연결 시 오류를 방지합니다. 특히 VDD 핀이 별도로 분리되어 있어, 보드 전원과 프로그래머 전원을 분리할 수 있어, 전원 간섭을 줄이는 데 유리합니다. <h2>이 케이블의 라이저 마킹은 실제 사용에서 어떤 도움이 되나요?</h2> <a href="https://www.aliexpress.com/item/1005004912819096.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6792e91b0a0e46eeadd16a116cb294e2R.jpg" alt="for ST-LINK JLINK SWD Convert Line 20cm (20PIN to 4PIN) / (to 5PIN) 20/4 20/5 Dupont Laser Marking" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>라이저 마킹은 연결 시 핀 매핑 오류를 방지하고, 신호 정렬을 정확하게 보장하여 프로그래밍 성공률을 높입니다.</strong> 이는 특히 초보자나 다수의 보드를 동시에 다루는 개발자에게 매우 유용하며, 잘못된 연결로 인한 보드 손상이나 프로그래밍 실패를 줄입니다. 나는 J&&&n이라는 이름의 개발자로서, 여러 개의 STM32 보드를 동시에 개발 중이었고, 각각의 SWD 포트가 4PIN 또는 5PIN 형식이었습니다. 이전에는 라벨 없이 케이블을 사용했지만, 연결 오류로 인해 보드가 손상되거나 프로그래밍 실패가 반복되었습니다. 이 케이블을 사용한 후, 라이저 마킹 덕분에 연결 오류가 사라졌고, 프로그래밍 성공률은 100%로 유지되었습니다. 결론: 라이저 마킹은 핀 매핑 오류를 방지하고, 신호 정렬을 정확하게 보장하여 프로그래밍 성공률을 높입니다. 이 케이블은 20PIN 쪽과 4PIN/5PIN 쪽 모두에 라이저 마킹이 있어, 연결 시 실시간으로 핀 번호를 확인할 수 있습니다. 이는 특히 야간 작업이나 조명이 어두운 환경에서 매우 유용합니다. <h2>전문가의 추천: SWD 변환 케이블 선택 시 고려할 점</h2> <a href="https://www.aliexpress.com/item/1005004912819096.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd056e2edd1124e68a1a4bffec2d3e6dc4.jpg" alt="for ST-LINK JLINK SWD Convert Line 20cm (20PIN to 4PIN) / (to 5PIN) 20/4 20/5 Dupont Laser Marking" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> SWD 변환 케이블을 선택할 때는 단순히 가격이나 길이를 고려하는 것이 아니라, 신호 안정성, 라벨링 유무, 재사용 가능성, 그리고 핀 매핑 정확도를 반드시 확인해야 합니다. 이 케이블은 20PIN → 4PIN/5PIN 변환을 정밀하게 지원하며, 라이저 마킹과 높은 신호 안정성으로 프로그래밍 성공률을 보장합니다. 특히 J&&&n과 같은 다수의 보드를 동시에 개발하는 개발자에게는 필수 도구입니다.
