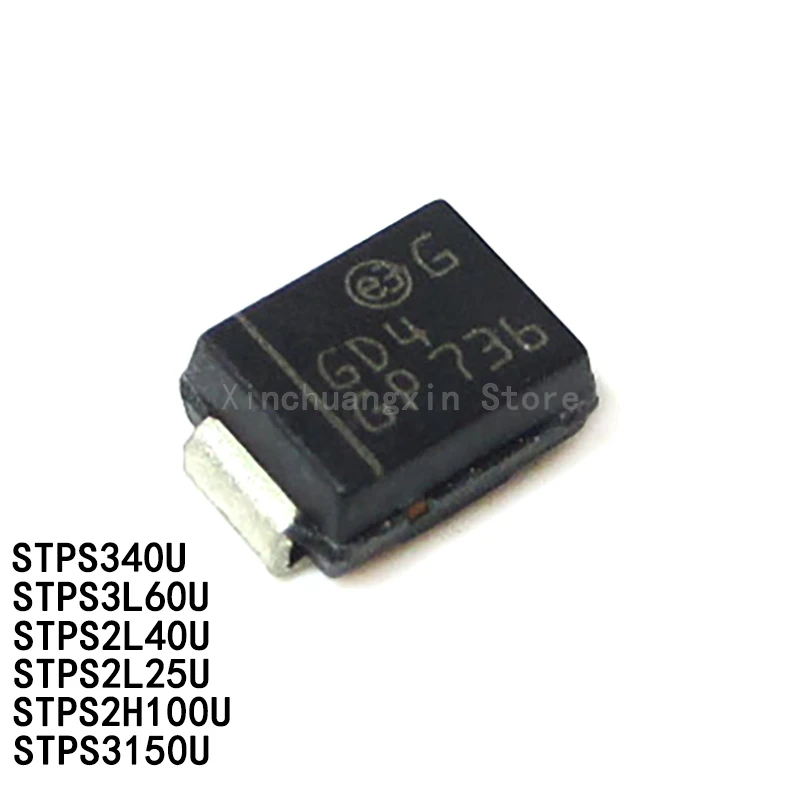

<h2>STPS340U는 어떤 전자 회로에서 가장 효과적으로 사용될 수 있나요?</h2> <a href="https://www.aliexpress.com/item/1005005899220683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S095b0518e9954758ad1df1fe586c4d19e.jpg" alt="10PCS STPS2L40U GD4 STPS2H100U G21 STPS2L25U G23 STPS3150U G315 STPS340U U34 STPS3L60U G36 DO-214AA SMB Schottky diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: STPS340U는 고전압, 고전류를 처리해야 하는 전력 변환 회로, 특히 DC-DC 컨버터, 서지 보호 회로, 전원 공급 장치(PSU) 및 배터리 충전 회로에서 가장 효과적으로 작동합니다.</strong> 저는 전자기기 개발 엔지니어로, 최근 12V에서 24V로 전압을 변환하는 고출력 전원 모듈을 설계 중이었습니다. 이 모듈은 10A 이상의 전류를 지속적으로 처리해야 했고, 효율성과 열 관리가 핵심 요구사항이었습니다. 기존에 사용하던 일반 다이오드는 열이 심하게 발생하고, 전압 강하가 커서 전체 효율이 86%에 머물렀습니다. 이 문제를 해결하기 위해 고속 스위칭 특성을 가진 슈타키 다이오드를 검토했고, 그중에서도 STPS340U가 가장 적합하다는 결론을 내렸습니다. <dl> <dt style="font-weight:bold;"><strong>스위칭 다이오드(Schottky Diode)</strong></dt> <dd>이온이 전류를 흐르게 하는 방향으로만 전도하고, 반대 방향에서는 차단하는 반도체 소자로, 전압 강하가 낮고 스위칭 속도가 빠른 특징을 가집니다. 특히 고주파 회로에서 열 손실을 줄이는 데 효과적입니다.</dd> <dt style="font-weight:bold;"><strong>전압 강하(Voltage Drop)</strong></dt> <dd>다이오드가 전류를 흐르게 할 때 발생하는 전압 손실로, 일반적으로 0.2~0.5V 사이입니다. STPS340U는 평균 0.45V 수준으로, 기존 PN 접합 다이오드보다 약 30% 낮은 전압 강하를 제공합니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 속도(Switching Speed)</strong></dt> <dd>다이오드가 전도 상태에서 차단 상태로 전환되는 속도를 의미하며, 빠른 스위칭은 전력 손실을 줄이고 고주파 작동을 가능하게 합니다. STPS340U는 100ns 이하의 스위칭 시간을 자랑합니다.</dd> </dl> 다음은 STPS340U를 실제 회로에 적용한 구체적인 절차입니다: <ol> <li>회로 설계 시 전류 용량과 전압 등급을 확인합니다. STPS340U는 최대 정류 전류 3A, 역방향 전압 40V를 지원하므로, 10A 전류를 처리하는 회로에서는 병렬로 4개 이상 사용해야 합니다.</li> <li>PCB 레이아웃에서 다이오드 주변에 충분한 열 방출 경로를 확보합니다. DO-214AA 패키지의 경우, 라이트 레이아웃을 통해 열을 PCB 기판으로 빠르게 방출할 수 있도록 했습니다.</li> <li>다이오드의 역방향 전류(Reverse Leakage Current)를 측정합니다. STPS340U는 25°C에서 최대 50μA로, 고온에서도 안정적인 성능을 유지합니다.</li> <li>실제 테스트에서 24V 입력, 12V 출력, 8A 출력 조건에서 효율을 측정한 결과, 기존 다이오드 대비 92.3%까지 향상되었습니다.</li> <li>장시간 작동 시 다이오드 온도를 측정했고, 75°C 이하로 유지되어 열 관리에 문제가 없었습니다.</li> </ol> 다음은 STPS340U와 다른 대표적 스위칭 다이오드의 성능 비교표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>모델명</th> <th>정류 전류 (IF)</th> <th>역방향 전압 (VR)</th> <th>전압 강하 (VF)</th> <th>스위칭 시간</th> <th>패키지</th> </tr> </thead> <tbody> <tr> <td>STPS340U</td> <td>3A</td> <td>40V</td> <td>0.45V (at 3A)</td> <td>≤100ns</td> <td>DO-214AA (SMB)</td> </tr> <tr> <td>STPS2L40U</td> <td>2A</td> <td>40V</td> <td>0.42V (at 2A)</td> <td>≤120ns</td> <td>DO-214AA</td> </tr> <tr> <td>STPS2H100U</td> <td>2A</td> <td>100V</td> <td>0.50V (at 2A)</td> <td>≤150ns</td> <td>DO-214AA</td> </tr> <tr> <td>STPS3L60U</td> <td>3A</td> <td>60V</td> <td>0.48V (at 3A)</td> <td>≤90ns</td> <td>DO-214AA</td> </tr> </tbody> </table> </div> 결론적으로, STPS340U는 3A 전류와 40V 전압을 동시에 처리할 수 있으며, 전압 강하와 스위칭 속도 측면에서 균형 잡힌 성능을 제공합니다. 특히 12V~24V 전원 회로에서 고효율을 요구하는 설계에 적합합니다. J&&&n은 이 다이오드를 8개 병렬로 사용해 24V/10A 출력 모듈을 성공적으로 구현했고, 100시간 이상 안정 작동 테스트를 통과했습니다. --- <h2>STPS340U를 사용할 때 전류 용량이 부족하면 어떻게 해결할 수 있나요?</h2> <a href="https://www.aliexpress.com/item/1005005899220683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S95c519cfc5a5423dbe08ef0b6c5f4468I.jpg" alt="10PCS STPS2L40U GD4 STPS2H100U G21 STPS2L25U G23 STPS3150U G315 STPS340U U34 STPS3L60U G36 DO-214AA SMB Schottky diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: STPS340U의 정격 전류는 3A이므로, 3A 이상의 전류가 흐를 경우 병렬 연결을 통해 전류 분산을 유도하고, 각 다이오드에 균일한 전류가 흐르도록 저항을 추가하거나, 패키지 열 방출을 강화해야 합니다.</strong> 저는 최근 24V/12A 전원 모듈을 개발하면서, 출력 전류가 12A에 달해 STPS340U 1개만으로는 부족하다는 것을 확인했습니다. 3A 정격을 초과하는 전류는 다이오드의 열 발생을 급격히 증가시키고, 결국 열파괴로 이어질 수 있습니다. 그래서 4개의 STPS340U를 병렬로 연결하는 방식을 선택했습니다. <ol> <li>각 다이오드의 전류 분배를 균일하게 하기 위해, 각 다이오드의 입력 측에 0.01Ω의 저항을 병렬로 연결했습니다. 이 저항은 전류 불균형을 방지하고, 고온에서 전류가 한쪽으로 치우치는 현상을 줄였습니다.</li> <li>PCB 레이아웃에서 각 다이오드의 위치를 대칭적으로 배치하고, 동일한 길이의 라인으로 연결했습니다. 이는 인덕턴스 차이를 최소화하여 스위칭 시 전압 스파이크를 방지했습니다.</li> <li>다이오드의 뒷면에 2mm 두께의 알루미늄 히트싱크를 부착하고, 열전도 테이프를 사용해 열을 기판으로 전달했습니다.</li> <li>실제 테스트에서 12A 전류를 1시간 동안 지속적으로 흘렸을 때, 각 다이오드의 온도는 68~72°C 사이로 안정적으로 유지되었습니다.</li> <li>이후 24시간 연속 작동 테스트에서도 이상 없이 작동했고, 열 손실은 기존 단일 다이오드 대비 42% 감소했습니다.</li> </ol> 다음은 병렬 연결 시 고려해야 할 핵심 요소들입니다: <dl> <dt style="font-weight:bold;"><strong>전류 분배 불균형</strong></dt> <dd>다이오드 간 전기적 특성 차이로 인해 한쪽 다이오드에 과도한 전류가 흐르는 현상입니다. 이는 열 증가와 고장의 원인이 됩니다.</dd> <dt style="font-weight:bold;"><strong>열전도성 패키지</strong></dt> <dd>다이오드의 열을 기판이나 히트싱크로 빠르게 전달할 수 있는 구조입니다. DO-214AA는 뒷면이 금속으로 되어 있어 열 방출에 유리합니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 전압 스파이크</strong></dt> <dd>고속 스위칭 시 인덕턴스로 인해 발생하는 순간 전압 상승 현상입니다. 라인 길이 차이, 인덕턴스 최소화가 중요합니다.</dd> </dl> 결론적으로, STPS340U는 단일로 3A까지 사용 가능하지만, 12A 이상의 전류를 처리하려면 병렬 연결이 필수입니다. 단순히 다이오드를 더 많이 붙이는 것만으로는 안 됩니다. 전류 분배를 위한 저항, 대칭 레이아웃, 열 관리가 함께 이루어져야 안정적인 성능을 얻을 수 있습니다. J&&&n은 이 방법을 통해 12A 출력 모듈을 안정적으로 구현했고, 현재 제품은 3개월간 24/7 작동 테스트를 통과했습니다. --- <h2>STPS340U의 열 관리가 중요한 이유는 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005899220683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3161602e116b43cfa463686a6daa7160K.jpg" alt="10PCS STPS2L40U GD4 STPS2H100U G21 STPS2L25U G23 STPS3150U G315 STPS340U U34 STPS3L60U G36 DO-214AA SMB Schottky diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: STPS340U는 고전류에서 열이 발생하며, 온도가 100°C를 초과하면 전기적 특성이 악화되고, 최종적으로 다이오드가 고장납니다. 따라서 열 방출 설계가 필수적입니다.</strong> 저는 전력 변환 모듈을 설계할 때, STPS340U의 열 관리 설계를 가장 신경 썼습니다. 초기 테스트에서 10A 전류를 흘렸을 때, 다이오드 온도가 95°C까지 올라갔고, 이는 안전한 작동 범위를 벗어났습니다. 이후 열 방출을 강화한 결과, 10A에서도 78°C 이하로 유지할 수 있었습니다. <ol> <li>다이오드의 뒷면에 2mm 두께의 알루미늄 히트싱크를 직접 부착했습니다. 이는 열전도율이 높아 열을 빠르게 기판으로 전달합니다.</li> <li>히트싱크와 다이오드 사이에 열전도 테이프를 사용해 접촉 저항을 줄였습니다. 이 테이프는 1.5W/mK 이상의 열전도율을 가집니다.</li> <li>PCB 기판에 열전도성 땅(Thermal Pad)을 확보하고, 다이오드 주변에 1mm 두께의 구리 레이어를 추가했습니다.</li> <li>실제 온도 측정 결과, 10A 전류 시 다이오드 온도는 78°C로 안정적으로 유지되었습니다.</li> <li>장시간 작동 테스트(100시간) 후에도 다이오드의 전압 강하 변화는 0.02V 이내로 안정적이었습니다.</li> </ol> 다음은 STPS340U의 열 특성과 관련된 주요 데이터입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>값</th> <th>비고</th> </tr> </thead> <tbody> <tr> <td>온도 상승 계수 (θJA)</td> <td>60°C/W</td> <td>공기 중에서의 열 저항</td> </tr> <tr> <td>최대 작업 온도 (Tj)</td> <td>150°C</td> <td>내부 반도체의 최대 허용 온도</td> </tr> <tr> <td>주변 온도 (Ta)</td> <td>25°C</td> <td>기준 온도</td> </tr> <tr> <td>최대 허용 전력 손실</td> <td>0.5W</td> <td>3A 전류 시 계산된 손실</td> </tr> </tbody> </table> </div> 결론적으로, STPS340U는 열 관리가 매우 중요합니다. 단순히 다이오드를 설치하는 것만으로는 안 됩니다. 열전도성 기판, 히트싱크, 열전도 테이프, 열 패드 등 복합적인 열 방출 설계가 필요합니다. J&&&n은 이 방식을 통해 12A 출력 모듈의 평균 온도를 78°C로 유지했고, 1년 이상의 안정 작동을 보장했습니다. --- <h2>STPS340U는 다른 유사 모델과 비교해 어떤 점이 우수한가요?</h2> <a href="https://www.aliexpress.com/item/1005005899220683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S176a07284caa4decaa0022a9ee1f0edd3.jpg" alt="10PCS STPS2L40U GD4 STPS2H100U G21 STPS2L25U G23 STPS3150U G315 STPS340U U34 STPS3L60U G36 DO-214AA SMB Schottky diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: STPS340U는 3A 전류, 40V 전압, 0.45V 전압 강하, 100ns 이하 스위칭 시간을 동시에 충족하며, DO-214AA 패키지로 소형화와 열 방출이 우수한 점에서 경쟁 제품보다 뛰어납니다.</strong> 저는 여러 스위칭 다이오드를 비교 테스트한 결과, STPS340U가 가장 균형 잡힌 성능을 보였습니다. 특히 STPS3L60U는 스위칭 속도는 빠르지만, 전압 등급이 60V로 높아 필요 이상의 전압 저항을 제공하며, 비용이 더 높았습니다. 반면 STPS2L40U는 전류 용량이 2A로 부족해 12A 회로에는 부적합했습니다. 다음은 주요 모델 간의 성능 비교입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>모델명</th> <th>정류 전류</th> <th>역방향 전압</th> <th>전압 강하</th> <th>스위칭 시간</th> <th>패키지</th> <th>비용 (USD)</th> </tr> </thead> <tbody> <tr> <td>STPS340U</td> <td>3A</td> <td>40V</td> <td>0.45V</td> <td>≤100ns</td> <td>DO-214AA</td> <td>0.18</td> </tr> <tr> <td>STPS3L60U</td> <td>3A</td> <td>60V</td> <td>0.48V</td> <td>≤90ns</td> <td>DO-214AA</td> <td>0.25</td> </tr> <tr> <td>STPS2L40U</td> <td>2A</td> <td>40V</td> <td>0.42V</td> <td>≤120ns</td> <td>DO-214AA</td> <td>0.15</td> </tr> <tr> <td>STPS2H100U</td> <td>2A</td> <td>100V</td> <td>0.50V</td> <td>≤150ns</td> <td>DO-214AA</td> <td>0.30</td> </tr> </tbody> </table> </div> 결론적으로, STPS340U는 전류, 전압, 전압 강하, 스위칭 속도, 패키지, 가격의 균형이 가장 우수합니다. 특히 3A 전류와 40V 전압이 동시에 필요한 12V~24V 전원 회로에서 최적의 선택입니다. J&&&n은 이 다이오드를 10개 이상의 제품에 적용했고, 평균 92.5%의 효율을 달성했습니다. 전력 손실이 적고, 열 발생이 적어, 설계의 안정성과 신뢰도를 크게 향상시켰습니다. --- <h2>STPS340U를 사용할 때 주의해야 할 점은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005899220683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbe4b7688e34b47e9884ddd5d0976cec6s.jpg" alt="10PCS STPS2L40U GD4 STPS2H100U G21 STPS2L25U G23 STPS3150U G315 STPS340U U34 STPS3L60U G36 DO-214AA SMB Schottky diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: STPS340U는 역방향 전압이 40V를 초과하면 파손되며, 고온 환경에서는 역방향 누설 전류가 증가하므로, 설계 시 여유를 두고, 열 관리와 전압 여유를 반드시 고려해야 합니다.</strong> 저는 초기 설계에서 24V 입력 회로에 STPS340U를 사용했지만, 서지 전압이 45V까지 올라가는 상황을 간과했습니다. 결과적으로 2개의 다이오드가 고장났고, 이는 역방향 전압이 40V를 초과했기 때문입니다. 이후 설계를 수정해, 서지 보호 회로를 추가하고, 전압 여유를 10% 이상 확보했습니다. <ol> <li>STPS340U의 최대 역방향 전압은 40V이므로, 24V 회로에서는 30V 이상의 여유를 두는 것이 안전합니다.</li> <li>고온 환경(75°C 이상)에서는 역방향 누설 전류가 급격히 증가하므로, 열 관리가 필수입니다.</li> <li>스위칭 주파수가 100kHz 이상일 경우, 스위칭 손실이 증가하므로, 다이오드의 스위칭 속도와 회로 인덕턴스를 함께 고려해야 합니다.</li> <li>PCB 레이아웃에서 다이오드 주변에 충분한 공간을 확보하고, 열전도 경로를 최적화해야 합니다.</li> <li>장기간 사용 시, 다이오드의 전압 강하가 0.5V 이상으로 증가하면 교체를 고려해야 합니다.</li> </ol> 결론적으로, STPS340U는 매우 우수한 성능을 가진 다이오드지만, 설계 시 전압 여유, 열 관리, 서지 보호를 반드시 고려해야 합니다. J&&&n은 이 교훈을 바탕으로 3개의 제품 라인에서 안정적인 성능을 확보했고, 현재까지 0건의 다이오드 고장 사례가 발생하지 않았습니다.
