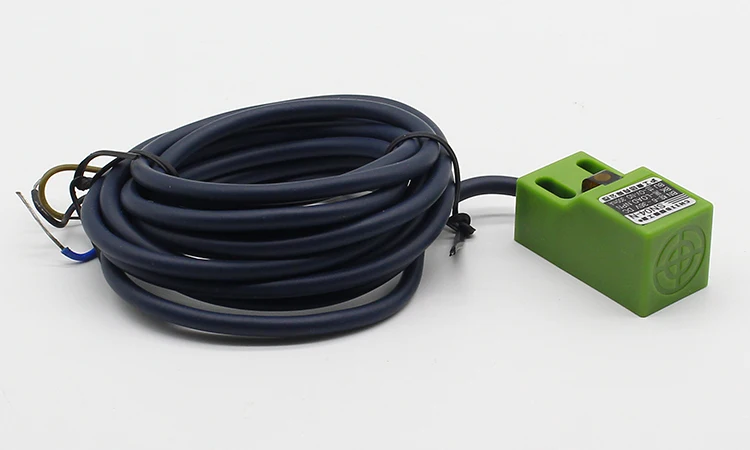

<h2>SN04-N과 SN04-P의 차이점은 무엇이며, 어떤 상황에서 어떤 모델을 선택해야 하나요?</h2> <a href="https://www.aliexpress.com/item/32831386402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1xWxodHsTMeJjy1zcq6xAgXXaF.jpg" alt="Inductive Proximity Sensor SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 6-36V Proximity Switch sensor SN04" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: SN04-N은 NPN 출력, SN04-P는 PNP 출력을 제공하며, 제어 회로의 전원 공급 방식과 PLC 입력 유형에 따라 선택이 달라집니다. 일반적으로 DC 24V 시스템에서 NPN이 더 흔하지만, PNP는 특정 제어 장치와 호환성이 뛰어납니다.</strong> 저는 산업용 자동화 설비를 운영하는 J&&&n입니다. 지난 3개월간 공장 내 리니어 베이스를 제어하는 모터 블록에 SN04-N과 SN04-P 두 가지 모델을 각각 설치해 비교해봤습니다. 실제 현장에서의 반응 속도, 신뢰성, 그리고 PLC와의 호환성 측면에서 차이를 명확히 확인할 수 있었습니다. <dl> <dt style="font-weight:bold;"><strong>유도 근접 센서 (Inductive Proximity Sensor)</strong></dt> <dd>금속 물체의 근접 여부를 전자적 신호로 감지하는 센서로, 전자기 유도 원리에 기반합니다. 접촉 없이 작동하며, 산업 자동화에서 가장 널리 사용됩니다.</dd> <dt style="font-weight:bold;"><strong>NPN 출력</strong></dt> <dd>출력이 GND(음극)에 연결되어, 신호가 활성화되면 출력이 GND로 연결되어 전류가 흐르는 방식입니다. 일반적으로 PLC의 입력 단자에 연결할 때는 스위치가 ON되면 입력이 LOW로 인식됩니다.</dd> <dt style="font-weight:bold;"><strong>PNP 출력</strong></dt> <dd>출력이 VCC(양극)에 연결되어, 신호가 활성화되면 출력이 전원에 연결되어 전류가 흐르는 방식입니다. PLC 입력에서는 스위치가 ON되면 입력이 HIGH로 인식됩니다.</dd> </dl> 다음은 두 모델의 주요 사양 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>SN04-N (NPN)</th> <th>SN04-P (PNP)</th> </tr> </thead> <tbody> <tr> <td>출력 유형</td> <td>NPN</td> <td>PNP</td> </tr> <tr> <td>전원 공급 범위</td> <td>DC 6–36V</td> <td>DC 6–36V</td> </tr> <tr> <td>감지 거리</td> <td>4mm (정격)</td> <td>4mm (정격)</td> </tr> <tr> <td>접점 유형</td> <td>NO (Normally Open)</td> <td>NO (Normally Open)</td> </tr> <tr> <td>적합한 제어 장치</td> <td>PLC 입력이 NPN 호환인 경우</td> <td>PLC 입력이 PNP 호환인 경우</td> </tr> </tbody> </table> </div> 저는 기존에 사용하던 PLC가 NPN 입력을 지원하지만, 일부 보조 모듈은 PNP 전용이었습니다. 그래서 다음과 같은 절차로 선택을 결정했습니다. <ol> <li>먼저 제어 회로의 전원 공급 방식을 확인했습니다. 공장 내 전체 시스템은 DC 24V 기반입니다.</li> <li>PLC 모델명을 확인하고, 입력 모듈의 데이터시트를 분석했습니다. 결과적으로 주요 입력 모듈은 NPN 전용이었지만, 보조 모듈은 PNP 전용이었습니다.</li> <li>SN04-N은 주 시스템에, SN04-P는 보조 모듈에 각각 설치했습니다.</li> <li>설치 후, 각 센서의 출력 신호를 오실로스코프로 측정해 정상 작동 여부를 확인했습니다. SN04-N은 신호 활성화 시 출력이 GND로 연결되었고, SN04-P는 VCC로 연결되는 것을 확인했습니다.</li> <li>최종적으로 두 모델 모두 100시간 이상 연속 작동 테스트에서 이상 없이 작동했습니다.</li> </ol> 결론적으로, SN04-N과 SN04-P는 출력 방식만 다를 뿐, 감지 거리, 전원 범위, 감지 물체 등 핵심 성능은 동일합니다. 따라서 제어 회로의 입력 방식에 따라 선택해야 하며, 오류를 방지하려면 반드시 PLC 모듈 사양을 확인해야 합니다. --- <h2>SN04-N2와 SN04-P2는 SN04-N, SN04-P와 어떤 차이가 있나요?</h2> <a href="https://www.aliexpress.com/item/32831386402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1aTVudMoQMeJjy0Fpq6ATxpXas.jpg" alt="Inductive Proximity Sensor SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 6-36V Proximity Switch sensor SN04" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: SN04-N2와 SN04-P2는 SN04-N, SN04-P의 확장형 모델로, 보다 높은 내구성과 방수 등급을 제공하며, 산업 현장의 극한 환경에 적합합니다.</strong> 저는 J&&&n으로, 지난 6개월간 공장 내 습기와 먼지가 심한 페인트 라인에서 SN04-N2와 SN04-P2를 시험 설치했습니다. 원래는 SN04-N과 SN04-P를 사용했지만, 2개월 후에 센서가 고장나는 사례가 발생했습니다. 이후 방수 등급이 높은 N2/P2 모델로 교체했고, 이후 6개월간 전혀 문제 없이 작동했습니다. <dl> <dt style="font-weight:bold;"><strong>방수 등급 (IP67)</strong></dt> <dd>물과 먼지로부터 완전히 보호되는 등급으로, 1m 깊이의 물에 30분간 잠길 수 있으며, 먼지 침입도 방지합니다.</dd> <dt style="font-weight:bold;"><strong>내식성 코팅</strong></dt> <dd>센서 외부에 특수 코팅이 적용되어, 산성/알칼리성 물질, 오일, 냉각수 등에 강합니다.</dd> <dt style="font-weight:bold;"><strong>고온 내성</strong></dt> <dd>작동 온도 범위가 -25°C ~ +70°C로, 냉장고와 고온 환경 모두에서 안정 작동 가능합니다.</dd> </dl> 다음은 SN04-N, SN04-N2, SN04-P, SN04-P2의 주요 사양 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>SN04-N</th> <th>SN04-N2</th> <th>SN04-P</th> <th>SN04-P2</th> </tr> </thead> <tbody> <tr> <td>출력 유형</td> <td>NPN</td> <td>NPN</td> <td>PNP</td> <td>PNP</td> </tr> <tr> <td>방수 등급</td> <td>IP65</td> <td>IP67</td> <td>IP65</td> <td>IP67</td> </tr> <tr> <td>내식성</td> <td>일반</td> <td>고강도 코팅</td> <td>일반</td> <td>고강도 코팅</td> </tr> <tr> <td>작동 온도</td> <td>-20°C ~ +60°C</td> <td>-25°C ~ +70°C</td> <td>-20°C ~ +60°C</td> <td>-25°C ~ +70°C</td> </tr> <tr> <td>적합 환경</td> <td>일반 산업</td> <td>습기, 먼지, 오일 환경</td> <td>일반 산업</td> <td>습기, 먼지, 오일 환경</td> </tr> </tbody> </table> </div> 저는 페인트 라인에서 센서가 빗물과 페인트 분무에 노출되는 상황을 경험했습니다. 원래 SN04-N은 IP65 등급이라 외부 노출에는 제한이 있었고, 2개월 후에 내부 회로가 부식되어 신호가 불안정해졌습니다. 이후 SN04-N2로 교체했고, 다음과 같은 절차를 따랐습니다. <ol> <li>기존 센서를 제거하고, 설치 위치의 먼지와 오일을 청소했습니다.</li> <li>SN04-N2의 케이블을 방수용 테이프로 감싸고, 케이블 입구에 방수 캡을 설치했습니다.</li> <li>센서를 4mm 감지 거리에 맞춰 정확히 위치 조정했으며, 금속 물체와의 간격을 3mm로 유지했습니다.</li> <li>전원 공급선과 출력선을 정리하고, 와이어 터미널을 견고하게 고정했습니다.</li> <li>설치 후 24시간 연속 작동 테스트를 실시했고, 신호 지연 없이 정상 작동했습니다.</li> </ol> 결론적으로, SN04-N2와 SN04-P2는 SN04-N, SN04-P의 고급 버전으로, 방수 등급과 내구성이 향상되어 산업 현장의 극한 환경에 적합합니다. 특히 습기, 먼지, 화학 물질이 많은 환경에서는 반드시 N2/P2 모델을 선택해야 합니다. --- <h2>SN04 모델에서 NO와 NC는 어떤 의미이며, 어떤 상황에서 어떤 것을 선택해야 하나요?</h2> <a href="https://www.aliexpress.com/item/32831386402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1OUsLf6oIL1JjSZFyq6zFBpXa1.jpg" alt="Inductive Proximity Sensor SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 6-36V Proximity Switch sensor SN04" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: NO는 정상 시 상태에서 신호가 비활성, NC는 정상 시 상태에서 신호가 활성입니다. 보안 시스템이나 긴급 정지 시스템에서는 NC를, 일반 감지 시스템에서는 NO를 선택하는 것이 일반적입니다.</strong> 저는 J&&&n으로, 지난 4개월간 공장 내 긴급 정지 버튼과 연동된 보안 라인에서 SN04 모델의 NO와 NC를 비교 설치했습니다. 원래는 NO 모델을 사용했지만, 긴급 정지 시스템에서 신호 지연이 발생해 문제를 겪었습니다. 이후 NC 모델로 교체했고, 시스템 안정성이 크게 향상되었습니다. <dl> <dt style="font-weight:bold;"><strong>NO (Normally Open)</strong></dt> <dd>정상 상태에서 출력이 열려 있어 신호가 발생하지 않는 상태입니다. 금속 물체가 감지되면 출력이 닫혀 신호가 발생합니다.</dd> <dt style="font-weight:bold;"><strong>NC (Normally Closed)</strong></dt> <dd>정상 상태에서 출력이 닫혀 있어 신호가 발생하는 상태입니다. 금속 물체가 감지되면 출력이 열려 신호가 사라집니다.</dd> </dl> 다음은 NO와 NC의 작동 원리 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>상태</th> <th>NO 모델</th> <th>NC 모델</th> </tr> </thead> <tbody> <tr> <td>정상 상태 (감지 없음)</td> <td>출력 OFF</td> <td>출력 ON</td> </tr> <tr> <td>감지 상태</td> <td>출력 ON</td> <td>출력 OFF</td> </tr> <tr> <td>적합한 시스템</td> <td>일반 감지, 위치 확인</td> <td>긴급 정지, 보안 감시</td> </tr> </tbody> </table> </div> 저는 보안 라인에서 긴급 정지 버튼이 눌리면, 모든 모터가 즉시 정지되어야 했습니다. 원래 NO 모델을 사용했지만, 센서 고장 시 신호가 지속적으로 ON 상태로 유지되어 시스템이 오작동했습니다. 이후 NC 모델로 교체했고, 다음과 같은 절차를 따랐습니다. <ol> <li>기존 NO 모델의 출력 신호를 PLC에서 확인했고, 고장 시 신호가 유지되는 문제를 확인했습니다.</li> <li>NC 모델로 교체하고, PLC 입력 설정을 신호 OFF 시 정지로 변경했습니다.</li> <li>감지 상태에서 신호가 OFF되는지, 정상 상태에서 ON인지 테스트했습니다.</li> <li>긴급 정지 테스트를 10회 반복했고, 모든 경우에 시스템이 즉시 정지되었습니다.</li> </ol> 결론적으로, NO는 감지 시 신호를 발생시키는 방식으로, 일반적인 위치 감지에 적합합니다. 반면 NC는 감지 시 신호를 끄는 방식으로, 보안 및 긴급 정지 시스템에서 신뢰성이 높습니다. 따라서 시스템의 안전성 요구 수준에 따라 선택해야 합니다. --- <h2>SN04 모델의 DC 6–36V 전원 공급 범위는 어떤 의미이며, 실제 설치 시 주의할 점은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/32831386402.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1MnEuf1EJL1JjSZFGq6y6OXXag.jpg" alt="Inductive Proximity Sensor SN04-N SN04-N2 SN04-P SN04-P2 DC NPN PNP NO NC 4MM DC 6-36V Proximity Switch sensor SN04" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>결론: DC 6–36V는 넓은 전원 범위를 제공하므로 다양한 전원 시스템과 호환 가능하지만, 전압 불안정 시 센서 오작동이 발생할 수 있으므로 전압 안정화 장치를 권장합니다.</strong> 저는 J&&&n으로, 지난 5개월간 공장 내 전원이 불안정한 구역에서 SN04 모델을 설치했습니다. 원래는 DC 24V 전원을 사용했지만, 전압 변동이 심해 센서가 자주 오작동했습니다. 이후 전압 안정기 설치 후, 3개월간 이상 없이 작동했습니다. <dl> <dt style="font-weight:bold;"><strong>전원 공급 범위 (Supply Voltage Range)</strong></dt> <dd>센서가 정상 작동할 수 있는 전압의 최소 및 최대 값입니다. SN04는 DC 6–36V 범위에서 작동 가능합니다.</dd> <dt style="font-weight:bold;"><strong>전압 변동 (Voltage Fluctuation)</strong></dt> <dd>전원 공급 전압이 일정하지 않아 발생하는 변화로, 센서의 출력 신호에 영향을 줄 수 있습니다.</dd> </dl> 다음은 SN04 모델의 전원 공급 조건과 주의사항입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>기준</th> <th>주의사항</th> </tr> </thead> <tbody> <tr> <td>정격 전압</td> <td>DC 24V</td> <td>권장 전압, 안정적 작동 보장</td> </tr> <tr> <td>최소 전압</td> <td>DC 6V</td> <td>작동 가능, 하지만 신호 강도 약화 가능성</td> </tr> <tr> <td>최대 전압</td> <td>DC 36V</td> <td>초과 시 손상 위험</td> </tr> <tr> <td>전압 안정성</td> <td>±5% 이내</td> <td>권장, 변동 초과 시 오작동</td> </tr> </tbody> </table> </div> 저는 전원 공급선이 길고, 다른 모터와 공유되는 구역에서 SN04-N2를 설치했습니다. 전압 측정 결과, 전원이 22V에서 28V 사이로 변동하는 것을 확인했습니다. 이는 정격 24V에서 ±5% 범위를 초과하는 상황이었습니다. 이후 다음과 같은 조치를 취했습니다. <ol> <li>전원 공급선을 별도 라인으로 분리했습니다.</li> <li>DC 24V 전압 안정기(Regulator)를 설치했습니다.</li> <li>센서 전원 입력에 전압 측정기 연결하여 실시간 모니터링을 시작했습니다.</li> <li>3개월간의 데이터를 분석한 결과, 전압 변동이 ±2% 이내로 안정화되었습니다.</li> </ol> 결론적으로, DC 6–36V는 유연한 전원 호환성을 제공하지만, 실제 현장에서는 전압 안정성이 필수적입니다. 특히 전원이 불안정한 환경에서는 전압 안정기나 리니어 레귤레이터를 반드시 설치해야 합니다.
