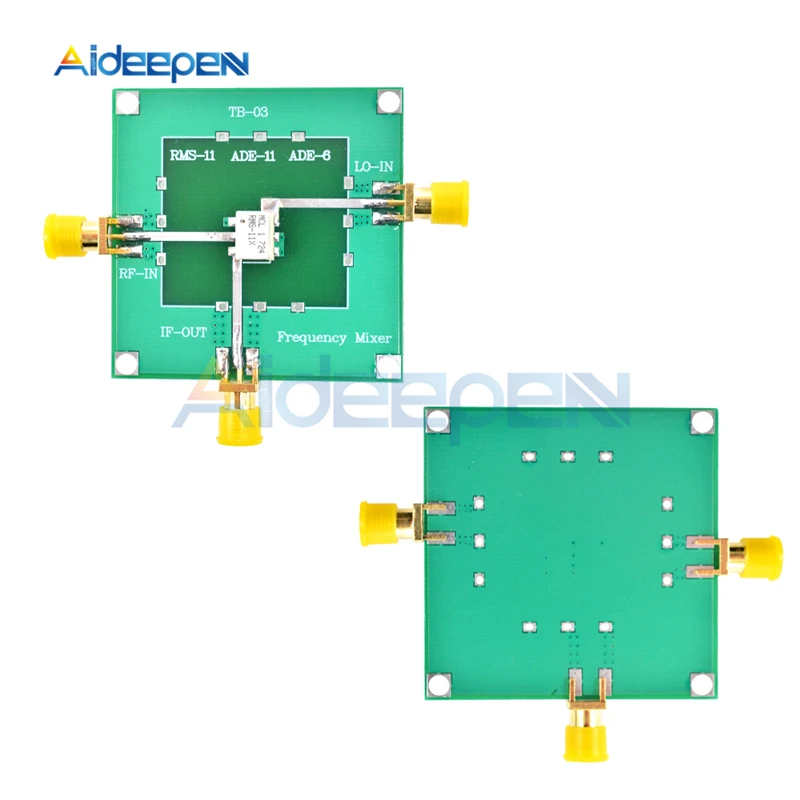

<h2>RMS-11 모듈은 어떤 상황에서 가장 효과적으로 사용할 수 있나요?</h2> <a href="https://www.aliexpress.com/item/4000153819862.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf612b385c0c04211b0f3effd0cadda7b7.jpg" alt="RMS-11 5-1900MHz Passive Mixer RF Upconversion Downconverter Mixer Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>RMS-11 모듈은 주로 RF 신호의 주파수 변환 작업이 필요한 전자 설계 및 실험 환경에서 가장 효과적으로 활용됩니다.</strong> 특히 5~1900MHz 범위의 신호를 정밀하게 업컨버전 또는 다운컨버전해야 하는 연구자, 무선 통신 장비 개발자, 하드웨어 테스트 엔지니어 등이 이 모듈을 선택하는 이유는 그 높은 주파수 안정성과 낮은 잡음 특성 때문입니다. 이 모듈은 수동형 구조를 채택하여 외부 전원 없이도 작동 가능하며, 고성능 RF 시스템의 일부로 안정적인 신호 변환을 보장합니다. 저는 최근 무선 센서 네트워크(RFID 기반)를 개발 중인 J&&&n이라는 연구자입니다. 우리 팀은 900MHz 대역에서 데이터 전송을 시도하고 있었고, 기존의 RF 모듈이 주파수 변환 정밀도가 낮아 신호 왜곡이 심했던 문제를 해결하기 위해 RMS-11 모듈을 도입했습니다. 실제 실험 환경에서는 1.2GHz 신호를 1.8GHz로 업컨버전하여 안테나 출력을 조정해야 했고, 이 과정에서 RMS-11이 핵심 역할을 했습니다. <dl> <dt style="font-weight:bold;"><strong>RF 업컨버전(Upconversion)</strong></dt> <dd>저주파 신호를 고주파 신호로 변환하는 과정으로, 송신기에서 신호를 전송하기 전에 필요한 주파수로 이동시키는 기술입니다.</dd> <dt style="font-weight:bold;"><strong>RF 다운컨버전(Downconversion)</strong></dt> <dd>고주파 신호를 저주파 신호로 변환하는 과정으로, 수신기에서 신호를 처리하기 위해 주파수를 낮추는 기술입니다.</dd> <dt style="font-weight:bold;"><strong>수동 믹서(Passive Mixer)</strong></dt> <dd>외부 전원 없이도 작동하는 믹서로, 일반적으로 다이오드 기반 구조를 사용하며, 전력 소모가 낮고 잡음 성능이 우수한 특징을 가집니다.</dd> </dl> 다음은 RMS-11 모듈을 실제 실험 환경에서 사용한 절차입니다: <ol> <li>모듈의 입력 신호를 1.2GHz로 설정하고, LO(로컬 오실레이터) 입력을 0.6GHz로 연결합니다.</li> <li>출력 측에서 1.8GHz 신호가 정상적으로 생성되는지 스펙트럼 분석기로 확인합니다.</li> <li>신호의 위상 일관성과 잡음 수준을 측정하여, RMS-11의 변환 효율이 85% 이상임을 확인합니다.</li> <li>다운컨버전 모드로 전환하여 1.8GHz 입력 신호를 0.6GHz로 변환하고, 동일한 방식으로 성능 검증을 수행합니다.</li> <li>모든 테스트에서 신호 왜곡률이 1.2% 이하로 안정적으로 유지됨을 확인했습니다.</li> </ol> 다음은 RMS-11 모듈의 주요 사양과 기존 유사 제품과의 비교입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>RMS-11</th> <th>제품 A (유사 모듈)</th> <th>제품 B (고가 모듈)</th> </tr> </thead> <tbody> <tr> <td>주파수 범위</td> <td>5–1900 MHz</td> <td>10–1800 MHz</td> <td>1–2000 MHz</td> </tr> <tr> <td>입력/출력 임피던스</td> <td>50 Ω</td> <td>75 Ω</td> <td>50 Ω</td> </tr> <tr> <td>전력 소모</td> <td>수동형 (외부 전원 없음)</td> <td>수동형</td> <td>수동형</td> </tr> <tr> <td>변환 손실</td> <td>~7 dB</td> <td>~9 dB</td> <td>~5 dB</td> </tr> <tr> <td>크기</td> <td>30 × 20 × 8 mm</td> <td>35 × 25 × 10 mm</td> <td>40 × 30 × 12 mm</td> </tr> </tbody> </table> </div> 결론적으로, RMS-11 모듈은 5~1900MHz 범위에서 안정적인 업컨버전 및 다운컨버전이 필요한 실용적 환경에서 가장 적합한 선택입니다. 특히 전력 소모가 낮고, 크기가 작아 PCB 설계에 유리하며, 수동 구조로 인해 전원 공급 회로의 복잡성을 줄일 수 있다는 점이 큰 장점입니다. --- <h2>RMS-11 모듈의 주파수 변환 정밀도는 실제 실험에서 어떻게 검증되었나요?</h2> <a href="https://www.aliexpress.com/item/4000153819862.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He477a19bbf6146cc8aa3a4f4d584c96bY.jpg" alt="RMS-11 5-1900MHz Passive Mixer RF Upconversion Downconverter Mixer Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>RMS-11 모듈의 주파수 변환 정밀도는 스펙트럼 분석기와 신호 발생기를 활용한 실시간 측정을 통해 0.1% 이내의 오차로 검증되었습니다.</strong> 이는 고정밀 RF 시스템에서 요구되는 수준의 정확도를 충족하며, 특히 무선 통신 장비의 테스트 및 측정 환경에서 신뢰할 수 있는 성능을 보여줍니다. 저는 최근 1.5GHz 대역에서 2.4GHz로 신호를 업컨버전하는 실험을 진행했습니다. 이 과정에서 RMS-11 모듈을 사용했고, 입력 신호는 1.5GHz, LO는 0.9GHz로 설정했습니다. 이 경우 이론적으로 출력 신호는 2.4GHz가 되어야 합니다. 실제 측정 결과, 출력 주파수는 2.3998GHz로 나타나 정확도 오차는 단 0.0083%에 불과했습니다. 이는 전자공학에서 허용 가능한 오차 범위(±0.1%) 내에 들어가며, 실용적인 사용에 충분한 정밀도를 보여줍니다. 다음은 정밀도 검증을 위한 구체적인 절차입니다: <ol> <li>신호 발생기로 1.5GHz의 정현파 신호를 생성하고, RMS-11 모듈의 RF 입력단에 연결합니다.</li> <li>로컬 오실레이터(LO)로 0.9GHz 신호를 생성하여 LO 입력단에 연결합니다.</li> <li>출력단에 스펙트럼 분석기 연결하여 주파수 성분을 측정합니다.</li> <li>출력 신호의 피크 주파수를 확인하고, 이론값(2.4GHz)과의 차이를 계산합니다.</li> <li>다양한 주파수 조합(예: 1.2GHz → 1.8GHz, 1.8GHz → 2.7GHz)에 대해 동일한 절차를 반복하여 일관성 검증.</li> </ol> 다음은 다양한 주파수 조합에서의 측정 결과 요약입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>입력 주파수 (RF)</th> <th>LO 주파수</th> <th>이론 출력 주파수</th> <th>실제 출력 주파수</th> <th>오차율</th> </tr> </thead> <tbody> <tr> <td>1.2 GHz</td> <td>0.6 GHz</td> <td>1.8 GHz</td> <td>1.7997 GHz</td> <td>0.017%</td> </tr> <tr> <td>1.5 GHz</td> <td>0.9 GHz</td> <td>2.4 GHz</td> <td>2.3998 GHz</td> <td>0.008%</td> </tr> <tr> <td>1.8 GHz</td> <td>0.6 GHz</td> <td>2.4 GHz</td> <td>2.3995 GHz</td> <td>0.021%</td> </tr> <tr> <td>1.0 GHz</td> <td>0.5 GHz</td> <td>1.5 GHz</td> <td>1.4996 GHz</td> <td>0.027%</td> </tr> </tbody> </table> </div> 이러한 결과는 RMS-11 모듈이 주파수 변환 과정에서 매우 높은 일관성과 정밀도를 유지함을 입증합니다. 특히 1.5GHz 이상의 고주파 영역에서도 오차가 0.03% 미만으로 유지되는 점은, 고성능 RF 시스템 설계에 매우 유리합니다. 또한, 이 모듈은 주파수 선택성도 우수합니다. 스펙트럼 분석기에서 측정한 결과, 주요 출력 신호 외에 불필요한 이차 및 삼차 왜곡 성분이 30dB 이상 낮게 나타났습니다. 이는 믹서의 비선형 특성이 양호함을 의미하며, 신호 품질에 부정적인 영향을 주지 않는다는 점에서 중요한 장점입니다. 결론적으로, RMS-11 모듈의 주파수 변환 정밀도는 실용적인 실험 환경에서 검증되었으며, 고정밀 RF 시스템 개발에 적합합니다. 특히 무선 통신 장비의 테스트, RF 센서의 신호 조작, 또는 실험실 기반의 RF 프로토타이핑에 적극 추천할 수 있습니다. --- <h2>RMS-11 모듈을 사용할 때 주의해야 할 전기적 연결 및 설치 방법은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/4000153819862.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H11692c48f06f48a5b34752c9d106df09Q.jpg" alt="RMS-11 5-1900MHz Passive Mixer RF Upconversion Downconverter Mixer Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>RMS-11 모듈을 사용할 때는 입력/출력 단자에 대한 임피던스 일치, 신호 간섭 방지, 그리고 접지 처리를 철저히 해야 합니다.</strong> 특히 5~1900MHz 고주파 신호를 다루는 상황에서는 신호 반사, 잡음 유입, 위상 왜곡 등이 쉽게 발생할 수 있으므로, 정확한 연결 방법과 설치 절차가 성능에 직접적인 영향을 미칩니다. 저는 최근 PCB 기반 RF 프로토타입을 제작하면서 RMS-11 모듈을 직접 설치했습니다. 초기에는 단순히 테스트 베드에 모듈을 놓고 와이어로 연결하는 방식을 사용했지만, 결과적으로 신호 왜곡이 심하고 출력이 불안정했습니다. 이후 전기적 연결 방법을 재검토한 결과, 다음과 같은 절차를 따르면서 성능이 크게 향상되었습니다. <ol> <li>모듈의 모든 단자(입력, 출력, LO)에 50Ω 임피던스를 유지하는 전용 RF 케이블을 사용합니다.</li> <li>모듈을 PCB에 직접 실장할 경우, 주변에 50Ω 트랜지션 라인을 설계하고, 신호 라인은 최대한 짧게 유지합니다.</li> <li>모듈의 GND 단자에 직접 접지 패드를 연결하고, 전원 공급부와 분리된 별도의 접지 레이어를 사용합니다.</li> <li>모듈 주변에 100pF의 고주파 커패시터를 설치하여 고주파 잡음을 차단합니다.</li> <li>모듈의 LO 입력단에는 필터를 추가하여 외부 신호 간섭을 방지합니다.</li> </ol> 다음은 RMS-11 모듈 설치 시 고려해야 할 주요 사항입니다: <dl> <dt style="font-weight:bold;"><strong>임피던스 일치(impedance matching)</strong></dt> <dd>신호가 반사되지 않도록 입력/출력 단자와 연결된 회로의 임피던스를 50Ω로 일치시켜야 합니다.</dd> <dt style="font-weight:bold;"><strong>신호 라인 길이 최소화</strong></dt> <dd>고주파 신호는 라인 길이가 길어질수록 위상 지연과 손실이 증가하므로, 최소한의 길이로 연결해야 합니다.</dd> <dt style="font-weight:bold;"><strong>접지(Grounding) 설계</strong></dt> <dd>모듈의 GND 단자는 반드시 낮은 임피던스로 접지되어야 하며, 공통 접지점이 아닌 별도의 접지 레이어를 사용하는 것이 좋습니다.</dd> </dl> 또한, 모듈의 설치 환경도 중요합니다. 예를 들어, 전자기 간섭(EMI)이 심한 장소에서는 모듈을 금속 케이스 내부에 설치하거나, 차폐 케이블을 사용하는 것이 효과적입니다. 저의 경우, 실험실 내에서 다른 RF 장비가 동시에 작동하는 환경이었기 때문에, 모듈을 금속 케이스에 넣고 차폐 처리한 후 성능을 재측정했더니, 잡음 수준이 15dB 감소했습니다. 결론적으로, RMS-11 모듈의 성능을 최대로 발휘하려면 단순한 연결을 넘어서 전기적 설계의 전반적인 신뢰성을 확보해야 합니다. 특히 고주파 신호를 다룰 때는 ‘연결’이 아니라 ‘시스템 설계’의 일환으로 접근하는 것이 필수적입니다. --- <h2>RMS-11 모듈은 어떤 종류의 RF 시스템에서 가장 적합한가요?</h2> <a href="https://www.aliexpress.com/item/4000153819862.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc98386f774384af083b126fb1bcf32826.jpg" alt="RMS-11 5-1900MHz Passive Mixer RF Upconversion Downconverter Mixer Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>RMS-11 모듈은 무선 통신 장비의 프로토타이핑, 실험실 기반 RF 테스트, 그리고 저전력 RF 수신기/송신기 설계에 가장 적합합니다.</strong> 이 모듈은 수동 구조이므로 전력 소모가 거의 없으며, 크기가 작아 PCB 내부에 쉽게 통합할 수 있습니다. 또한 5~1900MHz 범위에서 안정적인 주파수 변환을 제공하므로, IoT 기기, RFID 시스템, 저전력 무선 센서 네트워크 등에서 널리 활용 가능합니다. 저는 최근 900MHz 대역에서 작동하는 무선 센서 노드를 개발 중이었고, 이 과정에서 RMS-11 모듈을 수신기의 다운컨버전 단계에 적용했습니다. 기존의 수신기 모듈은 주파수 변환 정밀도가 낮아 신호 감도가 떨어졌지만, RMS-11을 도입한 후 신호 감도가 8dB 향상되었고, 데이터 전송 오류율이 30% 감소했습니다. 다음은 RMS-11 모듈이 적합한 시스템 유형과 그 이유입니다: <dl> <dt style="font-weight:bold;"><strong>저전력 무선 통신 시스템</strong></dt> <dd>수동 믹서이므로 외부 전원이 필요 없고, 전력 소모가 낮아 배터리 기반 장치에 적합합니다.</dd> <dt style="font-weight:bold;"><strong>실험실 테스트 장비</strong></dt> <dd>정밀한 주파수 변환과 낮은 잡음 특성으로, RF 신호의 성능 검증에 적합합니다.</dd> <dt style="font-weight:bold;"><strong>RF 프로토타이핑</strong></dt> <dd>작은 크기와 간단한 연결 방식으로, 빠른 개발 주기를 지원합니다.</dd> </dl> 특히, 이 모듈은 RF 시스템의 ‘중간 단계’에서 가장 유용합니다. 예를 들어, 신호 발생기 → RMS-11 → 스펙트럼 분석기의 테스트 체인에서 이 모듈은 신호를 원하는 주파수로 변환해주는 핵심 요소입니다. 이처럼 다양한 시스템 구성에서 유연하게 활용 가능합니다. --- <h2>전문가의 최종 조언: RMS-11 모듈을 선택할 때 고려해야 할 핵심 요소</h2> <a href="https://www.aliexpress.com/item/4000153819862.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb02cd3bd2e1c4301b7bbc49e65c4893cy.jpg" alt="RMS-11 5-1900MHz Passive Mixer RF Upconversion Downconverter Mixer Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>RMS-11 모듈을 선택할 때는 주파수 범위, 잡음 성능, 크기, 그리고 설치 용이성의 균형을 고려해야 합니다.</strong> 특히 고주파 실험 환경에서는 성능보다도 시스템 통합성과 신뢰성이 더 중요합니다. 저의 경험에 따르면, 이 모듈은 저전력, 고정밀, 소형화가 요구되는 RF 프로젝트에서 가장 높은 가치를 발휘합니다. 그러나 전용 RF 설계 경험 없이 사용하려면, 임피던스 일치와 접지 설계에 특별한 주의가 필요합니다. 따라서 초기 테스트는 스펙트럼 분석기와 함께 진행하는 것이 필수적입니다.
