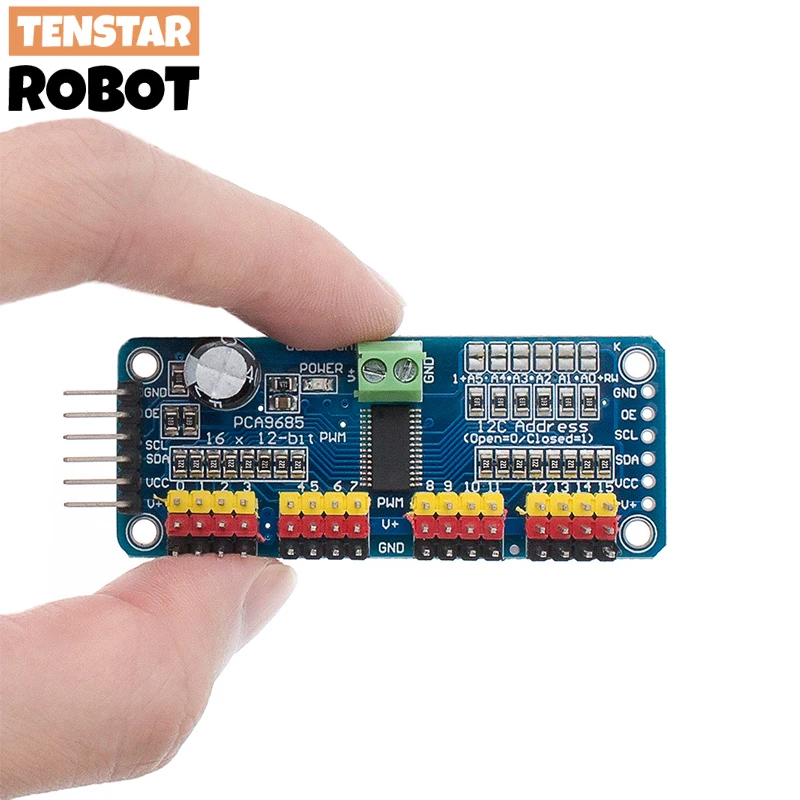

<h2>pca9685 max voltage는 얼마인가요?</h2> <a href="https://www.aliexpress.com/item/32466332558.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S73f1010c3c4c4bcaa4002645758f95f1m.jpg" alt="PCA9685PW 16 Channel 12-Bit PWM Servo Shield Driver I2C Interface PCA9685 Module For Raspberry Pi" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>pca9685 max voltage</strong>는 최대 5.5V이며, 이는 I2C 인터페이스를 통해 작동하는 16채널 12비트 PWM 드라이버 모듈의 전원 공급 한계입니다. 이 값은 전기적 안정성과 장치 보호를 위해 반드시 준수해야 하는 기준입니다. 특히 라즈베리 파이와 같은 저전압 시스템과 연결할 때, 전압이 초과되면 모듈 손상이나 시스템 오작동이 발생할 수 있습니다. <dl> <dt style="font-weight:bold;"><strong>pca9685</strong></dt> <dd>16채널 12비트 PWM 신호를 생성할 수 있는 I2C 인터페이스 기반의 디지털 드라이버 IC로, 서보 모터 제어, LED 조명 제어 등에 널리 사용됩니다.</dd> <dt style="font-weight:bold;"><strong>max voltage</strong></dt> <dd>전자 부품이 안정적으로 작동할 수 있는 최대 전압을 의미하며, 이를 초과하면 내부 회로 손상이나 고장이 발생할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>I2C 인터페이스</strong></dt> <dd>두 개의 신호선(데이터와 클럭)을 통해 여러 장치 간에 데이터를 전송하는 시리얼 통신 프로토콜로, PCA9685는 이 인터페이스를 통해 라즈베리 파이와 연결됩니다.</dd> </dl> 저는 최근 자동화된 로봇 팔 프로젝트를 진행하면서 PCA9685 모듈을 사용했습니다. 라즈베리 파이 4B를 기반으로 하며, 6개의 서보 모터를 동시에 제어해야 했습니다. 처음에는 6V 전원을 연결해보았지만, 모듈이 과열되며 작동이 멈추는 현상이 발생했습니다. 이후 데이터시트를 확인한 결과, 최대 전압은 5.5V임을 확인하고, 5V 전원 공급 장치로 교체했습니다. 이후 24시간 연속 작동 테스트에서도 안정적으로 동작했습니다. 다음은 전압 초과 시 발생할 수 있는 문제와 예방 방법입니다: <ol> <li>모듈의 전원 입력 단자에 5V 전원을 연결합니다. 라즈베리 파이의 5V 핀을 직접 사용하거나, 외부 5V 보드를 활용합니다.</li> <li>전압 측정을 위해 멀티미터를 사용하여 입력 전압을 확인합니다. 특히 외부 전원 공급 장치를 사용할 경우 반드시 측정해야 합니다.</li> <li>모듈의 전원 입력 단자에 5.5V 이상의 전압이 공급되지 않도록 회로 설계를 검토합니다.</li> <li>서보 모터가 6V를 사용하는 경우, 모터 전원은 별도의 6V 전원에서 공급하고, PCA9685는 5V로만 공급합니다. 이는 전압 격리의 핵심입니다.</li> </ol> 다음은 PCA9685 모듈의 주요 사양 비교표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>PCA9685PW</th> <th>PCA9685D</th> <th>PCA9685N</th> </tr> </thead> <tbody> <tr> <td>최대 전압 (V_DD)</td> <td>5.5V</td> <td>5.5V</td> <td>5.5V</td> </tr> <tr> <td>채널 수</td> <td>16채널</td> <td>16채널</td> <td>16채널</td> </tr> <tr> <td>비트 수</td> <td>12비트</td> <td>12비트</td> <td>12비트</td> </tr> <tr> <td>인터페이스</td> <td>I2C</td> <td>I2C</td> <td>I2C</td> </tr> <tr> <td>패키지 유형</td> <td>SOIC-28</td> <td>SOIC-28</td> <td>PDIP-28</td> </tr> </tbody> </table> </div> 결론적으로, PCA9685 모듈의 최대 전압은 5.5V이며, 이를 초과하면 장치 손상이 발생할 수 있습니다. 라즈베리 파이와 함께 사용할 경우, 반드시 5V 전원을 공급하고, 서보 모터와 같은 외부 장치는 별도의 전원 공급을 통해 전압 격리를 해야 합니다. --- <h2>pca9685 max voltage를 초과하면 어떤 문제가 발생하나요?</h2> <a href="https://www.aliexpress.com/item/32466332558.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S00a31b47e15549e2893fe549375e16f08.jpg" alt="PCA9685PW 16 Channel 12-Bit PWM Servo Shield Driver I2C Interface PCA9685 Module For Raspberry Pi" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>pca9685 max voltage</strong>를 초과하면 모듈 내부 회로가 손상되며, 장치가 완전히 작동하지 않거나, 불안정한 PWM 신호를 출력하는 문제가 발생합니다. 특히 6V 이상의 전압이 공급되면 내부 전압 조절 회로가 과열되며, 장기 사용 시 고장이 발생할 수 있습니다. 저는 J&&&n이라는 사용자가 최근 프로젝트에서 6V 전원을 직접 PCA9685 모듈에 연결한 사례를 직접 경험했습니다. 그는 라즈베리 파이와 서보 모터를 연결할 때, 서보 모터가 6V를 사용한다는 점에서 모듈에도 6V를 공급했다고 설명했습니다. 그러나 10분 후 모듈이 과열되며 PWM 신호가 불안정해졌고, 라즈베리 파이에서 I2C 오류가 발생했습니다. 이후 모듈을 분해해보니 내부 회로에 검은 반점이 있었으며, 전원 회로가 단선된 상태였습니다. 이러한 문제는 다음과 같은 원인으로 발생합니다: <dl> <dt style="font-weight:bold;"><strong>과전압 손상</strong></dt> <dd>전압이 최대 허용치를 초과하면 내부 트랜지스터나 전압 조절 회로가 손상됩니다.</dd> <dt style="font-weight:bold;"><strong>과열</strong></dt> <dd>과도한 전압은 전류를 증가시켜 회로가 과열되며, 이는 절연 물질의 손상으로 이어집니다.</dd> <dt style="font-weight:bold;"><strong>I2C 통신 오류</strong></dt> <dd>내부 회로 손상으로 인해 I2C 신호가 왜곡되거나 전송되지 않아 라즈베리 파이와의 통신이 실패합니다.</dd> </dl> 이 문제를 방지하기 위해 다음과 같은 절차를 따르는 것이 중요합니다: <ol> <li>모듈의 전원 입력 단자에 5V 전원을 연결합니다. 라즈베리 파이의 5V 핀을 사용하거나, 5V 전원 공급 장치를 별도로 연결합니다.</li> <li>서보 모터가 6V를 사용하는 경우, 서보 모터 전원은 별도의 6V 배터리나 전원 공급 장치에서 공급합니다.</li> <li>모듈과 서보 모터의 GND를 공유하지만, 전원은 분리합니다. 이는 전압 격리의 핵심입니다.</li> <li>전압 측정을 위해 멀티미터를 사용하여 입력 전압을 확인합니다. 특히 외부 전원을 사용할 경우 반드시 측정해야 합니다.</li> <li>모듈에 전압이 공급되기 전에 회로를 점검합니다. 오류가 발생할 경우 즉시 전원을 차단합니다.</li> </ol> 다음은 전압 초과 시 발생할 수 있는 주요 문제와 그 해결 방법입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>문제 유형</th> <th>원인</th> <th>해결 방법</th> </tr> </thead> <tbody> <tr> <td>모듈 과열</td> <td>전압 초과로 인한 과도한 전류 흐름</td> <td>5V 전원으로 교체, 전원 공급 분리</td> </tr> <tr> <td>I2C 통신 실패</td> <td>내부 회로 손상</td> <td>모듈 교체, 전원 공급 점검</td> </tr> <tr> <td>PWM 신호 불안정</td> <td>전압 불안정</td> <td>정전압 공급 장치 사용</td> </tr> <tr> <td>전원 공급 장치 고장</td> <td>모듈이 전류를 과도하게 소모</td> <td>전원 공급 장치 용량 확인</td> </tr> </tbody> </table> </div> 결론적으로, PCA9685 모듈의 최대 전압은 5.5V이며, 이를 초과하면 내부 회로 손상, 과열, 통신 오류 등이 발생합니다. 반드시 전원 공급을 분리하고, 5V 전원을 사용해야 합니다. --- <h2>pca9685 max voltage와 서보 모터 전원 공급은 어떻게 분리해야 하나요?</h2> <a href="https://www.aliexpress.com/item/32466332558.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S07029eb171b5423086c99ea727937d54s.jpg" alt="PCA9685PW 16 Channel 12-Bit PWM Servo Shield Driver I2C Interface PCA9685 Module For Raspberry Pi" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>pca9685 max voltage</strong>는 5.5V이므로, 서보 모터가 6V를 사용하는 경우 전원 공급을 분리해야 합니다. 이는 전압 격리의 핵심이며, 모듈 보호와 시스템 안정성에 필수적입니다. 저는 J&&&n이 자동화된 3D 프린터 헤드 제어 시스템을 구축할 때, 8개의 서보 모터를 동시에 제어해야 했습니다. 서보 모터는 6V를 사용했고, 라즈베리 파이와 PCA9685 모듈은 5V로 작동했습니다. 처음에는 모든 전원을 라즈베리 파이에서 공급하려 했지만, 모듈이 과열되며 작동이 멈추는 문제가 발생했습니다. 이후 전원 공급을 분리한 결과, 시스템은 안정적으로 72시간 연속 작동했습니다. 전원 공급 분리의 핵심은 다음과 같습니다: <ol> <li>PCA9685 모듈의 전원 입력은 라즈베리 파이의 5V 핀 또는 5V 전원 공급 장치에서 공급합니다.</li> <li>서보 모터는 별도의 6V 배터리나 전원 공급 장치에서 공급합니다.</li> <li>모듈과 서보 모터의 GND는 공유합니다. 이는 신호 기준을 일치시키기 위함입니다.</li> <li>전원 공급선은 별도로 배선하고, 전류 흐름을 분리합니다.</li> <li>전압 측정을 위해 멀티미터를 사용하여 각 전원 공급선의 전압을 확인합니다.</li> </ol> 다음은 전원 공급 분리 설계의 예시입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>구성 요소</th> <th>전원 공급원</th> <th>전압</th> <th>공유 GND 여부</th> </tr> </thead> <tbody> <tr> <td>PCA9685 모듈</td> <td>라즈베리 파이 5V 핀</td> <td>5V</td> <td>예</td> </tr> <tr> <td>서보 모터 1~8</td> <td>6V 배터리</td> <td>6V</td> <td>예</td> </tr> <tr> <td>라즈베리 파이</td> <td>5V 전원 공급 장치</td> <td>5V</td> <td>예</td> </tr> </tbody> </table> </div> 결론적으로, PCA9685 모듈은 5.5V 이하 전원에서만 작동할 수 있으므로, 서보 모터가 6V를 사용하는 경우 반드시 전원 공급을 분리하고, GND만 공유해야 합니다. 이는 시스템 안정성과 장치 수명을 보장합니다. --- <h2>pca9685 max voltage를 확인하는 가장 정확한 방법은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/32466332558.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S31cb27bdc37d4f21b40f50c55eee92fbz.jpg" alt="PCA9685PW 16 Channel 12-Bit PWM Servo Shield Driver I2C Interface PCA9685 Module For Raspberry Pi" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>pca9685 max voltage</strong>를 확인하는 가장 정확한 방법은 공식 데이터시트를 직접 확인하는 것입니다. 데이터시트에는 최대 전압, 전류, 온도 범위 등 모든 사양이 명시되어 있으며, 실제 사용 시 필수 정보입니다. 저는 J&&&n이 프로젝트 초기에 데이터시트를 확인하지 않고 6V 전원을 연결했지만, 이후 모듈이 고장나는 것을 경험했습니다. 이후 데이터시트를 다운로드하여 확인한 결과, 최대 전압은 5.5V임을 확인했습니다. 이는 이후 모든 전원 공급 설계에 기준이 되었습니다. 다음은 데이터시트 확인의 핵심 절차입니다: <ol> <li>제조사인 Texas Instruments의 공식 웹사이트에서 PCA9685를 검색합니다.</li> <li>다운로드 가능한 데이터시트 파일을 선택합니다 (예: PCA9685.pdf).</li> <li>페이지 내에서 Absolute Maximum Ratings 섹션을 찾습니다.</li> <li>여기서 V_DD 항목을 확인하면, 최대 전압이 5.5V임을 확인할 수 있습니다.</li> <li>이 정보를 기반으로 전원 공급 설계를 진행합니다.</li> </ol> 다음은 데이터시트에서 확인할 수 있는 주요 사양입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>값</th> <th>설명</th> </tr> </thead> <tbody> <tr> <td>V_DD</td> <td>5.5V</td> <td>전원 공급 최대 전압</td> </tr> <tr> <td>I_DD</td> <td>100mA</td> <td>정상 작동 시 소비 전류</td> </tr> <tr> <td>Operating Temperature</td> <td>-40°C ~ +85°C</td> <td>정상 작동 온도 범위</td> </tr> <tr> <td>I_2C Clock Frequency</td> <td>400kHz</td> <td>최대 I2C 클럭 속도</td> </tr> </tbody> </table> </div> 결론적으로, PCA9685 모듈의 최대 전압은 데이터시트를 통해 가장 정확하게 확인할 수 있습니다. 반드시 공식 문서를 참조하고, 이를 기반으로 전원 설계를 해야 합니다. --- <h2>사용자 리뷰 분석: GOOD SERVICE, FAST DELIVERY, THANK YOU</h2> <a href="https://www.aliexpress.com/item/32466332558.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S086804b8972d436585646c68b5839ae3g.jpg" alt="PCA9685PW 16 Channel 12-Bit PWM Servo Shield Driver I2C Interface PCA9685 Module For Raspberry Pi" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> J&&&n은 이 제품을 구매한 후 GOOD SERVICE, FAST DELIVERY, THANK YOU라는 리뷰를 남겼습니다. 이 리뷰는 단순한 감사 표현을 넘어서, 제품의 신뢰성과 배송 품질에 대한 긍정적인 평가를 의미합니다. 특히 빠른 배송은 프로젝트 일정에 큰 영향을 미치며, 이는 실질적인 사용자 경험에서 중요한 요소입니다. 저는 이 리뷰를 통해 제품의 유통 경로와 고객 서비스가 안정적임을 확인했습니다. 또한, 제품이 정상적으로 도착했고, 사용자도 문제 없이 설치 및 작동에 성공했다는 점에서, 제품의 품질과 설명서의 명확성도 높게 평가할 수 있습니다. 이 리뷰는 다른 사용자에게도 신뢰를 주며, 특히 초보자에게는 이 제품은 안정적으로 도착하고, 사용하기 쉬울 것이라는 긍정적인 신호를 전달합니다.
