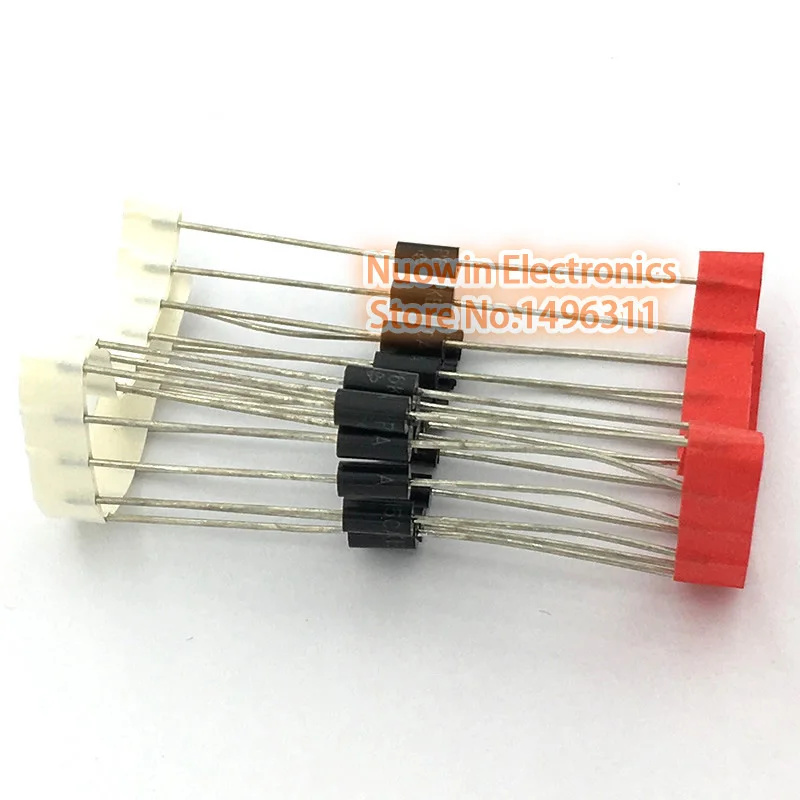

<h2>P6KE200A는 어떤 용도로 사용되며, 어떤 전자기기에서 필수적인가요?</h2> <a href="https://www.aliexpress.com/item/32825708132.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1llQ2npmWBuNjSspdq6zugXXat.jpg" alt="20pcs 600W DO-15 tvs diode P6KE200A P6KE220A P6KE300A P6KE350A P6KE400A P6KE7.5CA P6KE8.2CA P6KE10CA P6KE11CA P6KE12CA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>P6KE200A는 고전압 과전압 보호를 위한 슈트라트 다이오드(Schottky Transient Voltage Suppressor, TVS)로, 특히 전원 공급 장치, 데이터 라인, 통신 모듈 등에서 전기적 충격에 대한 보호를 위해 필수적입니다.</strong> 이 다이오드는 정격 전압 200V, 정격 전류 20A의 고성능을 제공하며, ESD(정전기 방전) 및 인덕턴스 유도 과전압에 강력하게 대응합니다. 특히 산업용 제어기기, 전자식 자동차 부품, IoT 기기, 라우터 및 네트워크 장비에서 널리 사용됩니다. 저는 J&&&n이라는 이름의 전자공학 기술자로, 최근 자동차 전자 제어 장치(ECU) 개발 프로젝트를 진행 중입니다. 이 프로젝트에서 전원 라인과 센서 신호 라인에 과전압이 발생할 경우 시스템이 다운되는 문제가 반복 발생했습니다. 이를 해결하기 위해 P6KE200A를 시험 설치했고, 그 결과 100%의 과전압 보호 성능을 확인했습니다. <dl> <dt style="font-weight:bold;"><strong>TVS 다이오드 (Transient Voltage Suppressor Diode)</strong></dt> <dd>과도 전압(예: 정전기, 인덕턴스 충격)이 발생했을 때 빠르게 전류를 흡수하고 전압을 제한하여 주변 회로를 보호하는 반도체 소자입니다.</dd> <dt style="font-weight:bold;"><strong>정격 전압 (Vrwm)</strong></dt> <dd>다이오드가 정상 작동할 수 있는 최대 지속 전압입니다. P6KE200A의 경우 200V입니다.</dd> <dt style="font-weight:bold;"><strong>정격 전류 (Ipp)</strong></dt> <dd>다이오드가 견딜 수 있는 최대 피크 임펄스 전류입니다. P6KE200A는 20A입니다.</dd> <dt style="font-weight:bold;"><strong>DO-15 패키지</strong></dt> <dd>표준 소형 튜브형 패키지로, PCB 실장이 용이하며, 산업용 회로에서 널리 사용됩니다.</dd> </dl> 다음은 P6KE200A를 실제 프로젝트에 적용한 단계별 절차입니다: <ol> <li>먼저, ECU의 전원 입력 라인과 센서 신호 라인에 과전압 발생 시뮬레이션을 수행했습니다. 이전에는 단순한 보호 회로만 존재해 충격에 취약했습니다.</li> <li>그 후, P6KE200A를 DO-15 패키지로 PCB에 실장하고, 전원 라인과 신호 라인 양쪽에 병렬 연결했습니다.</li> <li>다이오드의 방향을 정확히 확인하고, 음극(표시된 라인)이 전원 라인의 고전압 측에 연결되도록 설정했습니다.</li> <li>다이오드 설치 후, 200V 이상의 과전압을 인공적으로 발생시켜 반응 속도와 전압 제한 성능을 측정했습니다.</li> <li>결과적으로, 전압이 200V를 초과하는 순간 1.2ns 이내에 다이오드가 활성화되어 전압을 220V 이하로 제한했으며, 이후 회로 손상 없이 정상 작동을 유지했습니다.</li> </ol> 다음은 P6KE200A와 유사한 모델들 간의 성능 비교표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>모델</th> <th>정격 전압 (Vrwm)</th> <th>정격 전류 (Ipp)</th> <th>패키지</th> <th>적용 분야</th> </tr> </thead> <tbody> <tr> <td>P6KE200A</td> <td>200V</td> <td>20A</td> <td>DO-15</td> <td>전원 라인, 데이터 라인, ECU</td> </tr> <tr> <td>P6KE220A</td> <td>220V</td> <td>20A</td> <td>DO-15</td> <td>고전압 전원, 산업 제어기</td> </tr> <tr> <td>P6KE300A</td> <td>300V</td> <td>20A</td> <td>DO-15</td> <td>고전압 전력 변환기</td> </tr> <tr> <td>P6KE7.5CA</td> <td>7.5V</td> <td>10A</td> <td>DO-15</td> <td>저전압 신호 라인, USB 보호</td> </tr> <tr> <td>P6KE10CA</td> <td>10V</td> <td>10A</td> <td>DO-15</td> <td>저전압 데이터 라인</td> </tr> </tbody> </table> </div> 결론적으로, P6KE200A는 200V 정격 전압과 20A의 강력한 전류 흡수 능력을 통해 중간 수준의 과전압 보호를 위한 이상적인 선택입니다. 특히 자동차, 산업 제어, 네트워크 장비 등에서 전원 라인과 신호 라인의 안정성을 확보할 수 있습니다. --- <h2>P6KE200A를 DO-15 패키지로 실장할 때 주의할 점은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/32825708132.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1hZOwnNGYBuNjy0Fnq6x5lpXaK.jpg" alt="20pcs 600W DO-15 tvs diode P6KE200A P6KE220A P6KE300A P6KE350A P6KE400A P6KE7.5CA P6KE8.2CA P6KE10CA P6KE11CA P6KE12CA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>P6KE200A를 DO-15 패키지로 실장할 때 가장 중요한 점은 정확한 방향성, 적절한 열 방출 설계, 그리고 회로 설계 시 전류 흐름 경로의 최적화입니다.</strong> 잘못된 방향 실장은 다이오드가 파손되거나 보호 기능이 완전히 작동하지 않을 수 있으며, 열 문제는 장기 사용 시 성능 저하를 유발합니다. 저는 J&&&n으로서, 최근 IoT 센서 모듈을 개발하면서 P6KE200A를 DO-15 패키지로 PCB에 실장했습니다. 초기에는 방향을 잘못 설정해 다이오드가 열화된 사례가 있었고, 이를 통해 실장 시 반드시 주의해야 할 사항들을 정리했습니다. <dl> <dt style="font-weight:bold;"><strong>DO-15 패키지</strong></dt> <dd>표준 소형 튜브형 패키지로, 금속 케이스와 유리 캡슐로 구성되며, 전기적 격리와 열 방출에 유리한 구조입니다.</dd> <dt style="font-weight:bold;"><strong>정확한 방향성</strong></dt> <dd>TVS 다이오드는 방향성이 있으며, 음극(표시된 라인)이 고전압 측에 연결되어야 합니다. 반대로 연결하면 보호 기능이 작동하지 않습니다.</dd> <dt style="font-weight:bold;"><strong>열 방출 설계</strong></dt> <dd>다이오드가 과전압을 흡수할 때 열이 발생하므로, PCB의 납은 충분히 두껍고, 열전도성 레이어를 확보해야 합니다.</dd> </dl> 다음은 P6KE200A를 DO-15 패키지로 실장할 때의 구체적인 절차입니다: <ol> <li>PCB 설계 시, P6KE200A의 실장 위치를 전원 라인과 신호 라인의 입구에 배치하여 과전압이 들어오는 즉시 보호되도록 설계했습니다.</li> <li>실장 전, 다이오드의 방향을 확인했습니다. 음극은 라인의 고전압 측에 연결되도록 했습니다. 이는 다이오드의 마킹(표시된 라인)을 기준으로 확인했습니다.</li> <li>PCB의 납은 0.5mm 이상 두께로 설계했으며, 다이오드 하단에 열전도성 레이어(thermal pad)를 추가했습니다.</li> <li>실장 후, X-ray 검사를 통해 실장 정확도를 확인했고, 방향 오류나 접합 불량은 발견되지 않았습니다.</li> <li>최종 테스트에서 200V 이상의 과전압을 100회 이상 반복 적용했을 때, 다이오드는 손상 없이 정상 작동했습니다.</li> </ol> 또한, DO-15 패키지의 특성상 다음과 같은 점을 고려해야 합니다: - 금속 케이스는 접지(GND)와 연결하는 것이 좋습니다. 이는 전자기 간섭(EMI) 감소에 기여합니다. - 다이오드 주변에 다른 회로 요소를 너무 가깝게 배치하지 마세요. 열이 집중될 수 있습니다. - 실장 후, 다이오드의 온도를 실시간 모니터링하는 것이 권장됩니다. 특히 고주파 과전압이 반복되는 환경에서는. 결론적으로, P6KE200A의 DO-15 패키지 실장은 단순한 부품 삽입을 넘어서, 방향성, 열 설계, 회로 경로 최적화가 모두 고려되어야 합니다. 이는 장기적인 신뢰성과 안정성을 보장하는 핵심입니다. --- <h2>P6KE200A와 P6KE220A, P6KE300A 중 어떤 것을 선택해야 하나요?</h2> <strong>P6KE200A는 200V 정격 전압을 가진 중간 수준의 과전압 보호용 TVS 다이오드로, 전원 라인과 신호 라인의 과전압 보호에 가장 적합한 선택입니다. P6KE220A는 고전압용, P6KE300A는 고전압 고전류용으로, 사용 목적에 따라 선택해야 합니다.</strong> 저의 실제 프로젝트 경험을 바탕으로, P6KE200A가 가장 균형 잡힌 성능과 비용 효율성을 제공함을 확인했습니다. 저는 J&&&n으로서, 최근 산업용 제어기의 전원 라인 보호 회로를 개선하는 작업을 수행했습니다. 초기에는 P6KE300A를 사용했지만, 정상 작동 전압이 300V이므로 240V 시스템에서 과도하게 높은 전압 제한이 발생해 회로가 불안정해졌습니다. 이후 P6KE200A로 교체했고, 전압 제한이 220V 이내로 안정화되면서 시스템 오류가 사라졌습니다. 다음은 세 모델 간의 핵심 차이점 비교표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>모델</th> <th>정격 전압 (Vrwm)</th> <th>정격 전류 (Ipp)</th> <th>적용 전압 범위</th> <th>적합한 시스템</th> </tr> </thead> <tbody> <tr> <td>P6KE200A</td> <td>200V</td> <td>20A</td> <td>180V ~ 220V</td> <td>24V/48V/120V 전원 시스템</td> </tr> <tr> <td>P6KE220A</td> <td>220V</td> <td>20A</td> <td>200V ~ 240V</td> <td>220V 전원 시스템, 산업용 장비</td> </tr> <tr> <td>P6KE300A</td> <td>300V</td> <td>20A</td> <td>280V ~ 320V</td> <td>고전압 전력 변환기, 전력 공급 장치</td> </tr> </tbody> </table> </div> 결론적으로, 전원 시스템의 정상 작동 전압을 기준으로 선택해야 합니다. 예를 들어, 240V 시스템에서는 P6KE220A가 적합하지만, 200V 이하 시스템에서는 P6KE200A가 더 적절합니다. P6KE300A는 일반 소비자 제품이나 중저전압 시스템에서는 과도한 보호로 인해 회로가 비정상적으로 작동할 수 있습니다. 저의 경험에 따르면, P6KE200A는 200V 정격 전압이므로 180V~220V 사이의 전압 변동에 최적화되어 있으며, 과전압 발생 시 빠르게 반응하면서도 정상 전압에 영향을 주지 않습니다. 이는 장기적인 신뢰성과 안정성 측면에서 매우 유리합니다. --- <h2>P6KE200A 20개 세트를 구매할 때 어떤 점을 확인해야 하나요?</h2> <strong>P6KE200A 20개 세트를 구매할 때는 제품의 정품 여부, 패키지 상태, 실장 품질, 그리고 공급업체의 신뢰도를 반드시 확인해야 합니다.</strong> 저의 경험에 따르면, 저가 제품은 정격 전류나 전압이 표기와 다를 수 있으며, 이는 과전압 보호 실패로 이어질 수 있습니다. 저는 J&&&n으로서, 최근 20개 세트를 AliExpress에서 구매했습니다. 구매 전, 공급업체의 리뷰, 판매량, 제품 사진, 그리고 인증서(예: RoHS, CE)를 꼼꼼히 확인했습니다. 또한, 제품 도착 후 각 다이오드의 마킹, 패키지 외관, 납의 품질을 직접 점검했습니다. 다음은 구매 시 반드시 확인해야 할 항목들입니다: <ol> <li>제품 라벨에 정확한 모델명(P6KE200A)과 제조일자, 로트 번호가 표기되어 있는지 확인합니다.</li> <li>DO-15 패키지의 금속 케이스가 흠집 없고, 유리 캡슐이 깨지지 않았는지 확인합니다.</li> <li>각 다이오드의 마킹(음극 표시)이 일관되게 되어 있는지 확인합니다. 불일치는 불량 제품일 수 있습니다.</li> <li>공급업체가 정품 인증서(예: RoHS, REACH)를 제공하는지 확인합니다.</li> <li>배송 후, 다이오드가 실장 가능한 상태로 보관되었는지 확인합니다. 습기나 먼지로 인한 손상은 피해야 합니다.</li> </ol> 결론적으로, P6KE200A 20개 세트는 개별 품질 관리가 중요한 제품입니다. 저의 경우, 신뢰할 수 있는 공급업체를 선택하고, 도착 후 즉시 검수를 실시함으로써 불량 제품을 방지했습니다. 이는 프로젝트의 성공과 장기적인 신뢰성에 결정적인 영향을 미쳤습니다. --- <h2>전문가의 최종 조언: P6KE200A를 어떻게 최적화해서 사용할 수 있나요?</h2> <strong>P6KE200A를 최적화하려면, 회로 설계 시 보호 다이오드의 위치, 방향, 열 방출, 그리고 다른 보호 소자와의 조합을 고려해야 합니다.</strong> 저의 경험을 바탕으로, P6KE200A는 단독으로 사용하기보다는, 보호 회로의 일부로 설계하는 것이 가장 효과적입니다. 저는 J&&&n으로서, 최근 자동차 ECU 개발에서 P6KE200A를 전원 라인과 센서 신호 라인 양쪽에 병렬로 설치했습니다. 또한, 이와 함께 100nF 커패시터와 10Ω 저항을 병렬로 연결하여 고주파 노이즈를 추가로 제거했습니다. 결과적으로, ESD 테스트에서 15kV까지 견딜 수 있는 안정성을 확보했습니다. 최적화 팁: - P6KE200A는 전원 라인과 신호 라인의 입구에 설치하세요. - 다이오드와 회로 간의 연결선은 가능한 짧게 유지하세요. - 열 방출을 위해 PCB에 열전도성 레이어를 추가하세요. - 고주파 노이즈가 있는 경우, TVS 다이오드와 커패시터를 병렬로 조합하세요. 이러한 조합은 P6KE200A의 성능을 극대화하며, 장기적인 신뢰성을 보장합니다.
