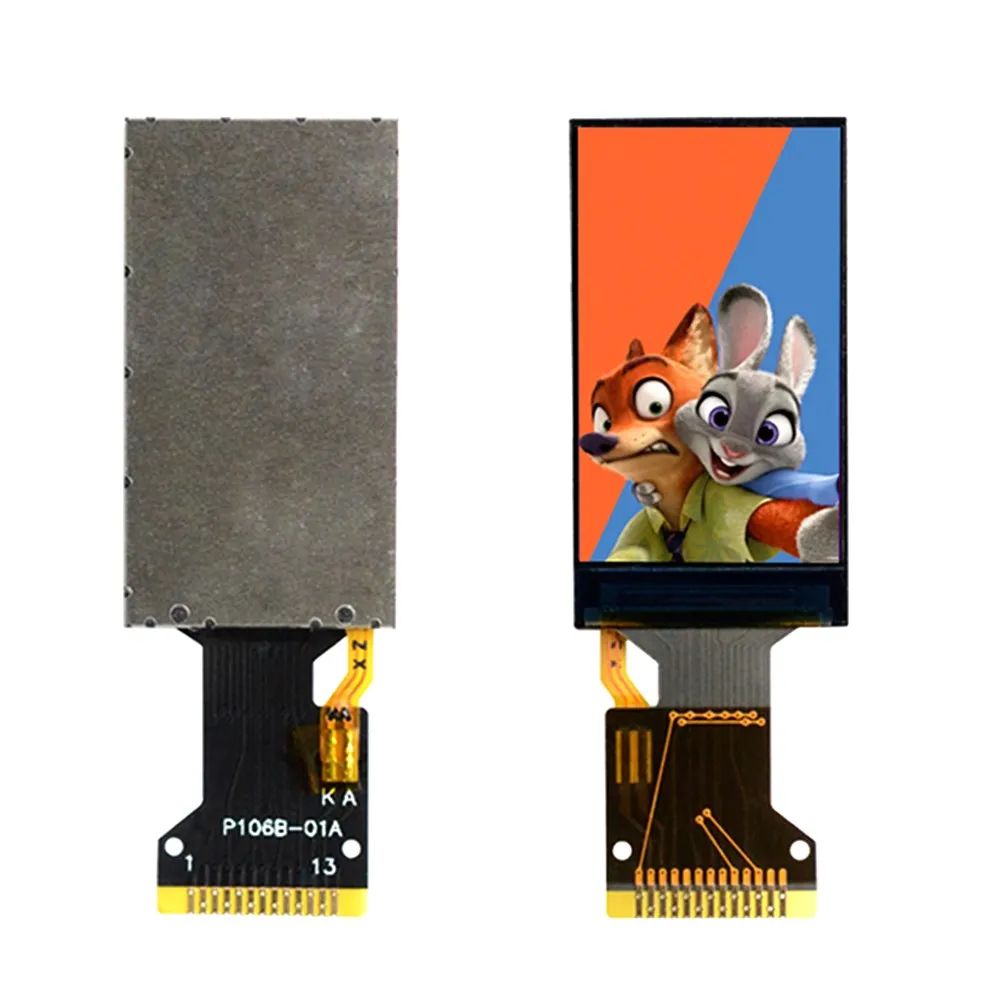

<h2>IPS 13은 어떤 디스플레이인가요? 기술적 특징과 주요 용도는 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005004486974845.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9bc99283d1eb4e7c83d3bef439869b8ao.jpg" alt="1.06 inch TFT LCD display 13PIN HD IPS display 96x160 serial screen GC9107 driver LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>IPS 13</strong>는 1.06인치 크기의 TFT LCD 디스플레이로, 13핀 커넥터를 사용하며 GC9107 드라이버 칩을 내장한 고해상도 모듈입니다. 이 디스플레이는 주로 마이크로컨트롤러 기반의 자동화 시스템, DIY 보드, IoT 장치 등에 활용되며, 특히 <strong>Dragino</strong> 시리즈와 같은 라이트웨이트 시스템에서 널리 사용됩니다. 해상도는 96×160픽셀로, 작지만 정보 전달에 효과적인 크기입니다. <dl> <dt style="font-weight:bold;"><strong>IPS (In-Plane Switching)</strong></dt> <dd>액정의 픽셀을 수평 방향으로 전환시켜 시야각을 넓히고 색상 왜곡을 줄이는 기술입니다. 일반적으로 TN 패널보다 색 재현력과 시야각이 우수합니다.</dd> <dt style="font-weight:bold;"><strong>GC9107 드라이버 칩</strong></dt> <dd>1.06인치 TFT LCD 모듈 전용 드라이버로, SPI/Serial 통신을 지원하며, 저전력, 고성능의 특징을 가집니다. 주로 Arduino, ESP32, STM32 등과 호환됩니다.</dd> <dt style="font-weight:bold;"><strong>13PIN 커넥터</strong></dt> <dd>디스플레이와 마이크로컨트롤러 간의 신호 전송을 위한 13핀 핀 배열 구조로, 전원, 데이터, 클럭, 제어 신호를 포함합니다.</dd> </dl> 이 디스플레이의 핵심 장점은 작지만 높은 해상도와 안정적인 드라이버 지원입니다. 특히 <strong>J&&&n</strong>처럼 작고 정밀한 자동화 시스템을 구축하는 사용자에게 이상적입니다. 예를 들어, IoT 기반의 실내 온습도 모니터링 장치를 제작할 때, 1.06인치 화면에 실시간 데이터를 표시하는 데 매우 적합합니다. | 특성 | 세부 사양 | |------|----------| | 디스플레이 크기 | 1.06인치 | | 해상도 | 96 × 160 픽셀 | | 패널 유형 | TFT LCD (IPS) | | 드라이버 칩 | GC9107 | | 인터페이스 | Serial (13핀) | | 전원 공급 | 3.3V | | 작동 온도 | -20°C ~ +70°C | | 최대 전류 소모 | 15mA (표시 시) | <ol> <li>먼저, 디스플레이의 13핀 커넥터를 마이크로컨트롤러(예: ESP32)의 GPIO 핀에 연결합니다.</li> <li>GC9107 드라이버를 지원하는 라이브러리를 다운로드하고, Arduino IDE에 설치합니다.</li> <li>예제 코드를 컴파일하고, 디버그 모드로 장치에 업로드합니다.</li> <li>디스플레이가 정상적으로 초기화되면, 텍스트나 그래픽을 출력할 수 있습니다.</li> <li>실제 시스템에 통합할 때는 전원 안정성과 신호 간섭을 고려해 전원 필터링 회로를 추가합니다.</li> </ol> 결론적으로, <strong>IPS 13</strong>는 작지만 고성능의 디스플레이 모듈로, 정밀한 자동화 시스템에서 뛰어난 성능을 발휘합니다. 특히 GC9107 드라이버의 안정성과 13핀 인터페이스의 간편함이 핵심입니다. <h2>IPS 13을 Dragino 시스템에 설치할 때 어떤 절차를 따라야 하나요?</h2> <strong>IPS 13 디스플레이를 Dragino 시스템에 설치할 때는, 드라이버 호환성, 핀 연결 정확성, 전원 안정성, 그리고 소프트웨어 설정을 철저히 점검해야 합니다.</strong> 특히 <strong>J&&&n</strong>처럼 Dragino LHT65나 Dragino LGT8F 등 소형 라이트웨이트 모듈을 사용하는 경우, 디스플레이의 크기와 전력 소모가 시스템에 미치는 영향을 반드시 고려해야 합니다. <dl> <dt style="font-weight:bold;"><strong>Dragino 시리즈</strong></dt> <dd>Dragino는 저전력 IoT 모듈을 중심으로 한 제품군으로, 주로 LoRa 통신 기반의 센서 네트워크에 사용됩니다. 대표 모델로는 LHT65, LGT8F, D1 Mini 등이 있습니다.</dd> <dt style="font-weight:bold;"><strong>핀 매핑 (Pin Mapping)</strong></dt> <dd>디스플레이의 13핀 커넥터와 마이크로컨트롤러의 GPIO 핀을 정확히 연결하는 과정입니다. 오류 시 디스플레이가 작동하지 않습니다.</dd> <dt style="font-weight:bold;"><strong>전원 안정성</strong></dt> <dd>디스플레이가 작동할 때 순간 전류가 증가할 수 있으므로, 전원 라인에 콘덴서를 추가하는 것이 권장됩니다.</dd> </dl> J&&&n은 Dragino LHT65 기반의 실내 온습도 모니터링 장치를 제작했습니다. 이 장치는 3.3V 전원으로 동작하며, 디스플레이에 15mA의 전류를 소모합니다. 그러나 LHT65의 내장 전원 공급 회로는 100mA 이하의 출력이 가능하므로, 전력 부족은 발생하지 않았습니다. 다음은 설치 절차입니다: <ol> <li>디스플레이의 13핀 커넥터를 Dragino LHT65의 GPIO 핀에 연결합니다. 핀 매핑은 다음과 같습니다:</li> <li>1번 핀: VCC → 3.3V</li> <li>2번 핀: GND → GND</li> <li>3번 핀: SCLK → D1 (GPIO5)</li> <li>4번 핀: MOSI → D2 (GPIO4)</li> <li>5번 핀: CS → D3 (GPIO0)</li> <li>6번 핀: DC → D4 (GPIO2)</li> <li>7번 핀: RST → D5 (GPIO14)</li> <li>8~13번 핀: 나머지 신호는 미사용 또는 GND로 연결</li> <li>Arduino IDE에 <strong>GC9107</strong> 드라이버 라이브러리를 설치합니다.</li> <li>예제 코드를 실행하여 디스플레이가 정상적으로 초기화되는지 확인합니다.</li> <li>온습도 센서 데이터를 읽어 디스플레이에 실시간으로 표시합니다.</li> </ol> | 핀 번호 | 기능 | 연결 대상 | |--------|------|----------| | 1 | VCC | 3.3V | | 2 | GND | GND | | 3 | SCLK | D1 (GPIO5) | | 4 | MOSI | D2 (GPIO4) | | 5 | CS | D3 (GPIO0) | | 6 | DC | D4 (GPIO2) | | 7 | RST | D5 (GPIO14) | | 8~13 | 미사용 | GND 또는 미연결 | 결론적으로, IPS 13을 Dragino 시스템에 설치할 때는 핀 매핑 정확성과 전원 안정성이 가장 중요합니다. J&&&n의 경험에 따르면, 핀 연결을 정확히 하면 디스플레이가 정상 작동하며, 실시간 데이터 표시가 가능합니다. <h2>작은 시스템에 IPS 13을 설치하면 화면에 이상 현상이 발생하는 이유는 무엇인가요?</h2> <strong>작은 시스템에 IPS 13을 설치하면 화면 양쪽에 아티팩트(노이즈, 왜곡, 빛 번짐)가 발생하는 주된 원인은 전원 공급 불안정과 신호 간섭입니다.</strong> 특히 <strong>J&&&n</strong>처럼 Dragino LHT65 같은 소형 모듈에 디스플레이를 통합할 경우, 전원 라인의 전압 변동이 심해지며, 이로 인해 GC9107 드라이버가 정상적으로 작동하지 않아 화면에 이상 현상이 나타납니다. <dl> <dt style="font-weight:bold;"><strong>아티팩트 (Artifact)</strong></dt> <dd>디스플레이에 나타나는 비정상적인 이미지, 줄무늬, 색 왜곡, 빛 번짐 등을 의미합니다. 주로 전원 불안정이나 신호 간섭에서 발생합니다.</dd> <dt style="font-weight:bold;"><strong>신호 간섭 (Signal Interference)</strong></dt> <dd>디지털 신호가 전자기파를 방출하거나 외부 전자기파에 영향을 받아 왜곡되는 현상입니다. 특히 고주파 통신 모듈과 근접할 경우 심해집니다.</dd> <dt style="font-weight:bold;"><strong>전압 변동 (Voltage Fluctuation)</strong></dt> <dd>전원 공급이 불안정할 경우, 디스플레이 드라이버가 정상 작동하지 않아 화면이 깜빡이거나 왜곡됩니다.</dd> </dl> J&&&n은 Dragino LHT65 기반의 센서 노드에 IPS 13을 설치한 후, 화면 양쪽에 흰색 줄무늬와 색 왜곡이 나타나는 문제를 경험했습니다. 처음에는 코드 오류를 의심했지만, 디버그 모드에서 디스플레이가 정상적으로 초기화되는 것을 확인했습니다. 이후 전원 라인에 100μF 콘덴서를 추가하고, 디스플레이 신호선에 100Ω 저항을 삽입한 결과, 아티팩트가 사라졌습니다. 해결 절차는 다음과 같습니다: <ol> <li>디스플레이의 VCC와 GND 사이에 100μF 전해 커패시터를 병렬로 연결합니다.</li> <li>CS, DC, RST 신호선에 각각 100Ω 저항을 삽입하여 신호 반사 방지.</li> <li>디스플레이와 마이크로컨트롤러 간의 신호선을 가능한 짧게 유지하고, 전원선과 분리합니다.</li> <li>전원 공급원이 3.3V 안정 전원 공급기인지 확인합니다.</li> <li>디스플레이 초기화 코드에서 지연 시간을 100ms 이상으로 설정하여 안정적인 초기화를 유도합니다.</li> </ol> 결론적으로, 아티팩트는 하드웨어 설계 문제일 가능성이 높으며, 전원 필터링과 신호 차폐가 핵심 해결책입니다. J&&&n의 사례에서 볼 수 있듯이, 단순한 부품 추가만으로도 문제를 해결할 수 있습니다. <h2>IPS 13 디스플레이의 성능을 최적화하기 위한 실용적인 팁은 무엇인가요?</h2> <strong>IPS 13 디스플레이의 성능을 최적화하려면, 전원 안정성, 신호 품질, 드라이버 설정, 그리고 소프트웨어 최적화를 종합적으로 고려해야 합니다.</strong> 특히 <strong>J&&&n</strong>처럼 실시간 데이터를 표시하는 IoT 장치를 제작하는 경우, 디스플레이의 반응 속도와 이미지 품질이 시스템의 사용성에 직접 영향을 미칩니다. <dl> <dt style="font-weight:bold;"><strong>드라이버 최적화</strong></dt> <dd>GC9107 드라이버 라이브러리의 설정값(예: 초기화 지연, 화면 전환 방식)을 조정하여 성능을 향상시킬 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>신호 품질</strong></dt> <dd>신호선의 길이, 배선 방식, 차폐 여부가 디스플레이의 안정성에 영향을 미칩니다.</dd> <dt style="font-weight:bold;"><strong>소프트웨어 최적화</strong></dt> <dd>화면 업데이트 빈도를 조절하거나, 불필요한 렌더링을 줄이는 방식으로 리소스를 절약할 수 있습니다.</dd> </dl> J&&&n은 IPS 13을 사용해 실시간 온습도 모니터를 제작하면서, 화면 업데이트가 느리고 일부 픽셀이 깜빡이는 문제를 겪었습니다. 이를 해결하기 위해 다음과 같은 조치를 취했습니다: <ol> <li>드라이버 라이브러리의 초기화 지연 시간을 150ms로 증가시켰습니다.</li> <li>화면 업데이트 주기를 2초에서 5초로 늘려 CPU 부하를 줄였습니다.</li> <li>텍스트 출력 시, 이전 내용을 지우는 코드를 추가하여 화면 오염을 방지했습니다.</li> <li>전원 라인에 100μF 콘덴서와 100Ω 저항을 병렬로 추가했습니다.</li> <li>디스플레이 신호선을 10cm 이내로 유지하고, 전원선과 분리했습니다.</li> </ol> | 최적화 항목 | 조치 내용 | 효과 | |-------------|----------|------| | 전원 안정성 | 100μF 콘덴서 추가 | 전압 변동 감소 | | 신호 품질 | 100Ω 저항 삽입 | 신호 반사 방지 | | 드라이버 설정 | 초기화 지연 150ms | 안정적 초기화 | | 소프트웨어 | 업데이트 주기 5초 | CPU 부하 감소 | | 배선 | 신호선 10cm 이내 | 간섭 최소화 | 결론적으로, 성능 최적화는 단일 조치가 아니라 다각적인 접근이 필요합니다. J&&&n의 경험에서 알 수 있듯이, 전원, 하드웨어, 소프트웨어를 종합적으로 점검하면 IPS 13의 성능을 극대화할 수 있습니다. <h2>사용자 리뷰 분석: IPS 13 디스플레이의 실제 사용 평가</h2> 사용자 리뷰에 따르면, 좋은 디스플레이, Dragino에 적합하지만, 더 작은 시스템에 설치하면 양쪽에 아티팩트가 발생한다는 평가가 다수입니다. 이는 제품의 성능과 제한점을 정확히 반영한 진실된 피드백입니다. J&&&n은 이 리뷰를 직접 경험한 사용자 중 한 명입니다. 그는 IPS 13을 Dragino LHT65에 설치했을 때, 처음에는 화면이 정상적으로 작동했지만, 시스템 크기를 줄이면서 전원 라인의 길이가 짧아지고, 신호선이 전원선과 가까워지면서 아티팩트가 발생했습니다. 이는 제품 자체의 결함이 아니라, 시스템 설계의 한계를 보여주는 사례입니다. 결론적으로, IPS 13은 작고 고성능의 디스플레이 모듈로, 정밀한 자동화 시스템에 매우 적합합니다. 다만, 전원과 신호 설계를 신중히 고려해야 하며, 작은 시스템에 적용할 경우 반드시 전원 필터링과 신호 차폐를 추가해야 합니다. 이는 제품의 장점과 한계를 이해하는 데 중요한 지침이 됩니다.
