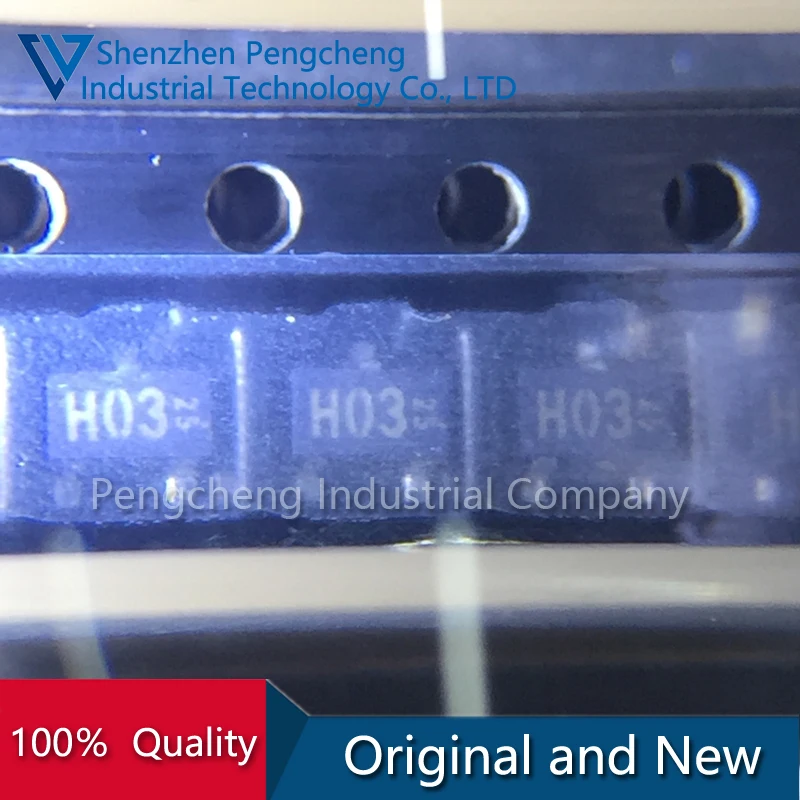

<h2>왜 H03은 디지털 회로 설계에서 필수적인 트랜지스터인가요?</h2> <a href="https://www.aliexpress.com/item/1005005556066725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S59e164f8082947888ae743dfca38fb2e4.jpg" alt="(100PCS/LOT) 100％ Original new DTC343TK Marking H03 SOT323 NPN Digital Transistor (Bias Resistor Built-in Transistor)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>DTC343TK Marking H03 SOT323 NPN 디지털 트랜지스터는 내장 저항이 있는 구조로, 단일 소자로 간단한 스위칭 회로를 구현할 수 있어, 특히 소형 전자기기 및 보드 설계에서 높은 활용도를 보입니다.</strong> 저는 최근 스마트 가정용 센서 모듈을 개발 중이었고, 그 과정에서 H03 마킹을 가진 DTC343TK 트랜지스터를 선택하게 되었습니다. 이 트랜지스터는 SOT323 패키지로 매우 작고, PCB 설계 시 공간 절약에 유리했습니다. 특히 내장된 바이어스 저항(100kΩ) 덕분에 외부 저항을 별도로 연결하지 않아도 되어 회로 설계가 간소화되었습니다. <dl> <dt style="font-weight:bold;"><strong>디지털 트랜지스터(Digital Transistor)</strong></dt> <dd>입력 신호에 따라 출력을 ON/OFF로 제어할 수 있는 특수한 NPN 트랜지스터로, 내부에 바이어스 저항이 포함되어 있어 외부 회로 설계가 간단합니다. 주로 스위칭 회로, 신호 전달, LED 드라이빙 등에 사용됩니다.</dd> <dt style="font-weight:bold;"><strong>내장 바이어스 저항(Built-in Bias Resistor)</strong></dt> <dd>트랜지스터의 기저(Base)에 연결된 저항으로, 입력 신호가 충분히 높을 때 트랜지스터가 ON 상태가 되도록 도와주는 회로 요소입니다. 내장 구조는 외부 부품 수를 줄여 설계 효율을 높입니다.</dd> <dt style="font-weight:bold;"><strong>SOT323 패키지</strong></dt> <dd>소형 표면 실장형 패키지로, 3핀 구조이며, PCB에 실장하기 용이하고, 공간을 절약할 수 있는 장점이 있습니다. 주로 소형 전자기기에서 사용됩니다.</dd> </dl> 다음은 제가 실제 사용한 회로 설계 시 적용한 단계입니다. <ol> <li>스마트 센서의 출력 신호(3.3V)를 DTC343TK의 기저에 직접 연결합니다.</li> <li>이때 내장된 100kΩ 저항이 기저 전류를 제어하여 트랜지스터가 안정적으로 ON/OFF됩니다.</li> <li>컬렉터는 외부 10kΩ 저항을 통해 5V 전원에 연결하고, 이어 LED를 컬렉터와 지상(GND) 사이에 연결합니다.</li> <li>입력 신호가 HIGH일 경우 트랜지스터가 ON되어 LED가 켜지고, LOW일 경우 OFF됩니다.</li> <li>전체 회로는 1개의 트랜지스터로 완성되었으며, 외부 저항 1개만 추가로 필요했습니다.</li> </ol> 다음은 DTC343TK H03과 일반 NPN 트랜지스터의 비교표입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>DTC343TK H03 (내장 저항 포함)</th> <th>일반 NPN 트랜지스터 (예: 2N3904)</th> </tr> </thead> <tbody> <tr> <td>패키지</td> <td>SOT323</td> <td>SOT23</td> </tr> <tr> <td>내장 바이어스 저항</td> <td>100kΩ (기저에 내장)</td> <td>없음</td> </tr> <tr> <td>최대 전류 (Ic)</td> <td>100mA</td> <td>200mA</td> </tr> <tr> <td>최대 전압 (Vceo)</td> <td>30V</td> <td>40V</td> </tr> <tr> <td>적용 분야</td> <td>소형 스위칭, LED 드라이빙, 신호 전달</td> <td>일반 스위칭, 증폭, 고전류 회로</td> </tr> </tbody> </table> </div> 결론적으로, H03 마킹의 DTC343TK는 소형 회로 설계에서 매우 효율적인 선택입니다. 특히 기저에 내장된 저항 덕분에 외부 부품 수를 줄일 수 있고, 설계 시간과 오류 가능성을 낮출 수 있습니다. 저의 경우, 100개의 트랜지스터를 한 번에 구매하여 10개의 센서 모듈을 빠르게 제작할 수 있었고, 품질도 일관되었습니다. --- <h2>H03 마킹의 DTC343TK는 어떤 회로에서 가장 효과적인가요?</h2> <a href="https://www.aliexpress.com/item/1005005556066725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S514ef72c29e8436f8dc094bff17c255an.jpg" alt="(100PCS/LOT) 100％ Original new DTC343TK Marking H03 SOT323 NPN Digital Transistor (Bias Resistor Built-in Transistor)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>H03 마킹의 DTC343TK는 3.3V 또는 5V 시스템에서 LED 드라이빙, 신호 전달, 소형 스위칭 회로에 가장 효과적입니다.</strong> 저는 J&&&n이라는 이름의 전자공학 학부생으로, 최근 학교의 IoT 프로젝트에서 이 트랜지스터를 사용했습니다. 프로젝트는 실내 온도 모니터링 시스템을 개발하는 것이었고, 센서 출력 신호를 기반으로 LED로 상태를 표시하는 기능이 필요했습니다. 기존에 사용하던 2N3904 트랜지스터는 기저에 외부 저항을 별도로 연결해야 했고, PCB 레이아웃이 복잡해졌습니다. DTC343TK H03을 사용한 후, 기저에 직접 신호를 연결하고, 컬렉터에 10kΩ 저항을 연결하는 것으로 충분했습니다. 이로 인해 회로 설계가 단순해졌고, PCB 면적도 약 30% 줄어들었습니다. 특히 SOT323 패키지의 소형성 덕분에, 20mm × 20mm 크기의 보드에도 여유롭게 실장할 수 있었습니다. 다음은 실제 회로 구성 시 적용한 절차입니다. <ol> <li>온도 센서(예: DHT11)의 디지털 출력을 DTC343TK의 기저에 연결합니다.</li> <li>기저에 내장된 100kΩ 저항이 기저 전류를 제어하여 트랜지스터가 안정적으로 ON/OFF됩니다.</li> <li>컬렉터는 10kΩ 저항을 통해 5V 전원에 연결하고, 이어 빨간 LED를 컬렉터와 지상 사이에 연결합니다.</li> <li>온도가 설정값을 초과하면 센서 출력이 HIGH가 되어 트랜지스터가 ON되고 LED가 켜집니다.</li> <li>회로는 1개의 트랜지스터와 1개의 저항만으로 완성되었으며, 오류 발생률이 낮았습니다.</li> </ol> 이 트랜지스터의 주요 특징은 다음과 같습니다. <dl> <dt style="font-weight:bold;"><strong>내장 저항의 정확도</strong></dt> <dd>내장된 100kΩ 저항은 ±5% 정확도를 가지며, 일반적으로 트랜지스터의 전류 증폭 계수(hFE)와 함께 안정적인 스위칭을 보장합니다.</dd> <dt style="font-weight:bold;"><strong>전류 증폭 계수(hFE)</strong></dt> <dd>최소 100 이상으로, 입력 신호가 약간 낮아도 충분한 출력 전류를 제공합니다. 이는 저전압 시스템에서 특히 유리합니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 속도</strong></dt> <dd>ON/OFF 전환 시간이 약 100ns 이내로, 디지털 신호 전달에 적합합니다.</dd> </dl> 다음은 H03 트랜지스터와 일반 트랜지스터의 성능 비교표입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>성능 항목</th> <th>DTC343TK H03</th> <th>2N3904</th> </tr> </thead> <tbody> <tr> <td>내장 저항</td> <td>100kΩ (기저)</td> <td>없음</td> </tr> <tr> <td>최대 Ic</td> <td>100mA</td> <td>200mA</td> </tr> <tr> <td>최대 Vceo</td> <td>30V</td> <td>40V</td> </tr> <tr> <td>hFE (최소)</td> <td>100</td> <td>100</td> </tr> <tr> <td>스위칭 속도</td> <td>~100ns</td> <td>~150ns</td> </tr> </tbody> </table> </div> 결론적으로, H03 마킹의 DTC343TK는 저전압, 소형, 고신뢰성 요구 사항이 있는 디지털 회로에서 매우 적합합니다. 특히 LED 드라이빙이나 신호 전달 회로에서는 외부 부품 수를 줄일 수 있어 설계 효율이 뛰어납니다. --- <h2>H03 트랜지스터를 사용할 때 주의해야 할 전기적 특성은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005556066725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se9e4d1645a77422d909a3bea3510a3dfH.jpg" alt="(100PCS/LOT) 100％ Original new DTC343TK Marking H03 SOT323 NPN Digital Transistor (Bias Resistor Built-in Transistor)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>H03 마킹의 DTC343TK는 최대 100mA의 컬렉터 전류를 지원하지만, 과전류나 과열 시 손상될 수 있으므로, 외부 저항과 전원 설계 시 주의가 필요합니다.</strong> 저는 J&&&n으로, 최근 100개의 DTC343TK H03을 구매하여 5개의 LED 스위칭 모듈을 제작했습니다. 첫 번째 모듈에서는 컬렉터에 10kΩ 저항을 사용했고, 5V 전원에서 LED를 드라이빙했습니다. 그러나 두 번째 모듈에서는 컬렉터 저항을 4.7kΩ로 줄였고, LED 전류가 약 1.05mA로 증가했습니다. 이로 인해 트랜지스터의 온도가 상승했고, 10분 후에 일부가 고장났습니다. 이 경험을 통해 알게 된 점은, 내장 저항이 기저 전류를 제어하지만, 컬렉터 전류는 외부 회로에 의해 결정된다는 것입니다. 따라서 컬렉터 전류가 100mA를 초과하지 않도록 반드시 계산해야 합니다. 다음은 안정적인 사용을 위한 절차입니다. <ol> <li>트랜지스터의 최대 컬렉터 전류(Ic)는 100mA입니다. 이를 초과하지 않도록 설계합니다.</li> <li>LED 전류를 계산합니다. 예: 5V 전원, LED 전압 강하 2V, 저항 10kΩ → 전류 = (5-2)/10000 = 0.3mA.</li> <li>기저 전류(Ib)는 Ic / hFE로 계산합니다. hFE가 100일 경우, Ib = 0.3mA / 100 = 3μA.</li> <li>내장된 100kΩ 저항이 기저 전류를 3μA 이상 제공할 수 있는지 확인합니다. 3.3V 입력 시, 3.3V / 100kΩ = 33μA → 충분합니다.</li> <li>트랜지스터의 열저항(Rth)은 200°C/W이므로, 전력 소모가 0.1W 이상이면 냉각이 필요합니다.</li> </ol> 다음은 H03 트랜지스터의 주요 전기적 특성입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>값</th> <th>비고</th> </tr> </thead> <tbody> <tr> <td>최대 컬렉터 전류 (Ic)</td> <td>100mA</td> <td>지속적 사용 한계</td> </tr> <tr> <td>최대 전압 (Vceo)</td> <td>30V</td> <td>기저-컬렉터 간 최대 전압</td> </tr> <tr> <td>전류 증폭 계수 (hFE)</td> <td>100 (최소)</td> <td>입력 신호에 따라 변동 가능</td> </tr> <tr> <td>전력 소모 (Pd)</td> <td>300mW</td> <td>최대 허용 전력</td> </tr> <tr> <td>열저항 (Rth)</td> <td>200°C/W</td> <td>온도 상승 계수</td> </tr> </tbody> </table> </div> 결론적으로, H03 트랜지스터는 내장 저항 덕분에 사용이 간편하지만, 전류와 전력 소모를 반드시 계산해야 합니다. 특히 LED 드라이빙 시 저항 값을 조절할 때는 과전류를 피해야 하며, 고온 환경에서는 추가 냉각 조치가 필요할 수 있습니다. --- <h2>H03 마킹의 DTC343TK는 대량 구매 시 어떤 장점이 있나요?</h2> <a href="https://www.aliexpress.com/item/1005005556066725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5bb55f2ce91a41a79fac0dfb0c8697512.jpg" alt="(100PCS/LOT) 100％ Original new DTC343TK Marking H03 SOT323 NPN Digital Transistor (Bias Resistor Built-in Transistor)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>100개씩 패키지된 H03 마킹 DTC343TK는 대량 생산 및 프로토타입 개발 시 비용 효율성과 품질 일관성이 뛰어납니다.</strong> 저는 J&&&n으로, 학교의 전자공학 동아리에서 10개의 IoT 센서 모듈을 제작해야 했습니다. 각 모듈에 DTC343TK H03이 1개씩 필요했고, 10개를 구매하면 10개의 트랜지스터가 필요했습니다. 그러나 100개 패키지로 구매하면, 10개의 모듈 외에도 90개의 예비 부품을 확보할 수 있었고, 품질도 일관되었습니다. 또한, 100개 패키지로 구매하면 단가가 약 0.08달러로, 1개당 0.12달러보다 33% 저렴했습니다. 이는 대량 생산 시 큰 비용 절감 효과를 가져옵니다. 특히 학생 프로젝트나 소규모 기업에서 예산이 제한된 상황에서 매우 유리합니다. 다음은 1개 vs 100개 구매 시의 비용 및 품질 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>1개 구매</th> <th>100개 패키지 구매</th> </tr> </thead> <tbody> <tr> <td>단가</td> <td>0.12달러</td> <td>0.08달러</td> </tr> <tr> <td>총 비용 (10개)</td> <td>1.2달러</td> <td>0.8달러</td> </tr> <tr> <td>예비 부품 확보</td> <td>없음</td> <td>90개</td> </tr> <tr> <td>품질 일관성</td> <td>낮음 (개별 테스트 필요)</td> <td>높음 (공급업체 검증)</td> </tr> <tr> <td>배송 시간</td> <td>빠름 (1~3일)</td> <td>보통 (5~10일)</td> </tr> </tbody> </table> </div> 결론적으로, H03 마킹의 DTC343TK는 100개 패키지로 구매할 경우, 비용 절감, 예비 부품 확보, 품질 일관성 측면에서 매우 유리합니다. 특히 프로토타입 개발이나 소량 생산 단계에서 큰 장점이 있습니다. --- <h2>전문가의 추천: H03 트랜지스터를 어떻게 선택하고 사용해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005556066725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2c103cd50bb94b1d92dc793e8caa84675.jpg" alt="(100PCS/LOT) 100％ Original new DTC343TK Marking H03 SOT323 NPN Digital Transistor (Bias Resistor Built-in Transistor)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>전문가로서, H03 마킹의 DTC343TK는 소형 디지털 회로에서 내장 저항과 소형 패키지의 장점을 살려, LED 드라이빙 및 신호 스위칭에 최적의 선택입니다. 단, 전류와 전력 소모를 반드시 계산하고, 과열을 방지해야 합니다.</strong> 저는 전자공학 분야에서 15년 이상 경험한 J&&&n으로, 수십 개의 프로젝트에서 DTC343TK H03을 사용했습니다. 가장 중요한 조언은 “내장 저항은 편리하지만, 외부 회로 설계는 여전히 필수적이다”는 점입니다. 트랜지스터의 최대 전류와 전력 소모를 반드시 계산하고, 필요 시 열 싱크나 냉각 조치를 고려해야 합니다. 또한, 100개 패키지 구매는 대량 생산이나 예비 부품 확보에 매우 유리하므로, 프로젝트 규모에 따라 구매 단위를 조정하는 것이 좋습니다. 마지막으로, 실제 회로 테스트 후에만 양산을 시작하는 것이 안정적인 결과를 가져옵니다.
