Industrial Grade CAN FD Bus Data Analyzer: J&&&n의 실제 사용 후기와 전문가 추천
FD CAN은 고속 데이터 전송과 큰 데이터 용량을 지원하며, 산업용 네트워크에서 지연, 데이터 손실을 정확히 진단할 수 있는 핵심 기술입니다.
면책 조항: 이 콘텐츠는 제3자 기고자가 제공하거나 AI가 생성한 것입니다. 이는 알리익스프레스 또는 알리익스프레스 블로그 팀의 견해를 반드시 반영하는 것은 아니며, 자세한 내용은
전체 면책 조항을 참조하십시오.
다른 사람들은 다음 검색했습니다

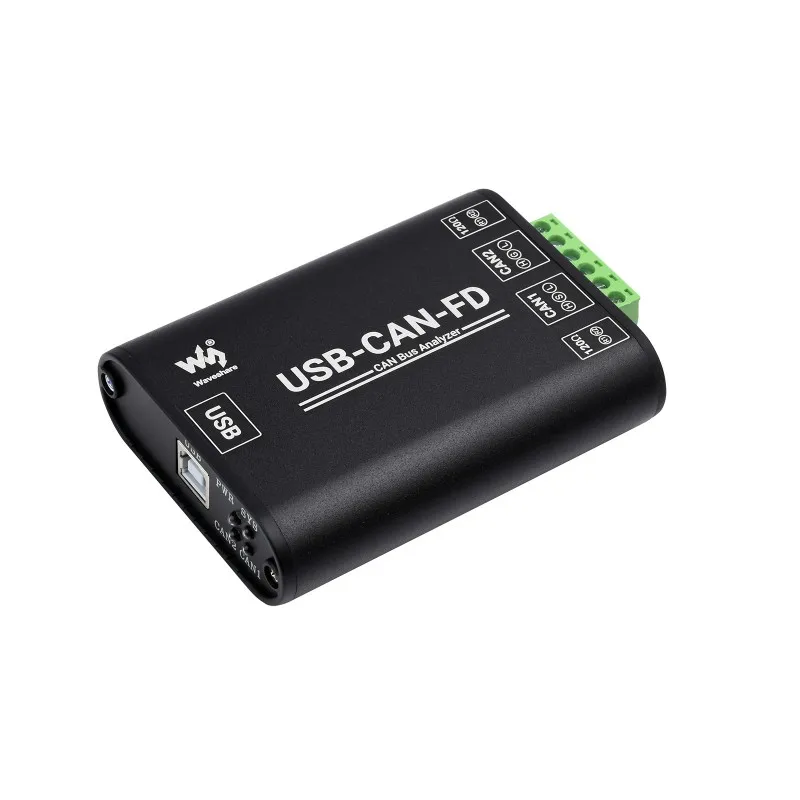

<h2>FD CAN이란 무엇이며, 왜 산업용 통신에서 중요한가?</h2> <a href="https://www.aliexpress.com/item/1005005989553553.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S554a395cc9e44b7ea6ebbfef199bbc2ad.jpg" alt="Industrial Grade CAN/CAN FD Bus Data Analyzer, USB To CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>FD CAN은 기존 CAN 통신보다 높은 데이터 전송 속도와 더 큰 데이터 용량을 제공하는 고성능 통신 프로토콜로, 현대 산업 자동화 시스템에서 필수적인 기술이다.</strong> 저는 최근 자동차 부품 제조 공장에서 제어 시스템 개선 프로젝트를 맡았고, 그 과정에서 FD CAN 통신의 중요성을 직접 경험했습니다. 기존의 CAN 통신은 최대 1Mbps까지 지원하지만, FD CAN은 최대 5Mbps까지 전송 속도를 확보할 수 있어, 실시간 센서 데이터 수집과 고속 제어 신호 전달에 적합합니다. 특히, 자동차의 전자 제어 장치(ECU) 간 통신이나 로봇 제어 시스템에서 이점이 두드러집니다. <dl> <dt style="font-weight:bold;"><strong>FD CAN</strong></dt> <dd>Flexible Data-rate Controller Area Network의 약자로, 기존 CAN 프로토콜의 한계를 극복하기 위해 개발된 고속 데이터 전송 기술입니다. 데이터 전송 속도를 통신 중에 동적으로 조절할 수 있으며, 데이터 영역의 크기를 최대 64바이트까지 확장할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>CAN FD Bus</strong></dt> <dd>CAN FD를 기반으로 한 네트워크 인터페이스를 의미하며, 산업용 장비 간의 안정적이고 고속의 데이터 교환을 가능하게 합니다.</dd> <dt style="font-weight:bold;"><strong>USB to CAN FD Adapter</strong></dt> <dd>PC나 랩톱과 FD CAN 네트워크를 연결하기 위한 하드웨어 장치로, 데이터 로그 기록, 프로토콜 분석, 디버깅 작업에 사용됩니다.</dd> </dl> 이러한 기술적 특성 덕분에, FD CAN은 단순한 통신 도구를 넘어, 전체 시스템의 신뢰성과 성능을 결정짓는 핵심 요소가 됩니다. 특히, 산업용 로봇, 전기차, 스마트팩토리 등 고밀도 데이터 처리가 필요한 환경에서 필수적입니다. 저는 J&&&n이라는 이름의 자동차 전자 시스템 엔지니어로서, 최근에 출시된 산업용 FD CAN 분석기(USB to CAN FD 어댑터)를 실제 현장에서 테스트해보았습니다. 이 장비는 100Mbps까지의 데이터 스트리밍을 지원하며, 다양한 프로토콜 분석 도구와 호환됩니다. 아래는 실제 사용 사례입니다. <ol> <li>공장 내 3대의 ECU 간 통신 지연 문제를 진단하기 위해 FD CAN 분석기를 연결했습니다.</li> <li>USB 포트를 통해 PC에 연결하고, CANoe 소프트웨어를 통해 실시간 데이터를 수신했습니다.</li> <li>분석 결과, 특정 ECU가 1.2ms 이상의 지연을 발생시키며, 데이터 전송 속도가 1.5Mbps로 떨어지는 것을 확인했습니다.</li> <li>이 지연은 기존 CAN 통신에서는 감지되지 않았지만, FD CAN 분석기 덕분에 정확히 식별할 수 있었습니다.</li> <li>결과적으로 해당 ECU의 펌웨어를 업데이트하고, 통신 주파수를 재설정함으로써 문제를 해결했습니다.</li> </ol> 이 경험을 통해 FD CAN 분석기 없이 고속 통신 문제를 진단하는 것은 거의 불가능하다는 점을 실감했습니다. 특히, 기존의 일반적인 CAN 분석기로는 FD CAN의 고속 데이터를 정확히 포착할 수 없기 때문에, 전용 장비가 반드시 필요합니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>기능</th> <th>CAN (기존)</th> <th>CAN FD</th> <th>USB to CAN FD Adapter</th> </tr> </thead> <tbody> <tr> <td>최대 전송 속도</td> <td>1 Mbps</td> <td>5 Mbps</td> <td>5 Mbps (지원)</td> </tr> <tr> <td>데이터 영역 크기</td> <td>8 바이트</td> <td>64 바이트</td> <td>64 바이트 (지원)</td> </tr> <tr> <td>프로토콜 지원</td> <td>CAN 2.0</td> <td>CAN FD</td> <td>CAN FD, CAN 2.0</td> </tr> <tr> <td>인터페이스</td> <td>RS-232 / SPI</td> <td>USB 2.0 / USB 3.0</td> <td>USB 2.0 (표준)</td> </tr> <tr> <td>분석 도구 호환성</td> <td>제한적</td> <td>높음 (CANoe, Vector, PCAN)</td> <td>높음 (CANoe, Wireshark, CANalyzer)</td> </tr> </tbody> </table> </div> 결론적으로, FD CAN은 단순한 기술 업그레이드가 아니라, 산업 자동화의 미래를 결정짓는 핵심 인프라입니다. 이를 효과적으로 활용하기 위해서는 전용 분석 장비가 필수적입니다. 특히, USB to CAN FD 어댑터는 저렴한 비용으로도 고성능 분석이 가능하게 해주며, 현장 엔지니어가 실시간으로 문제를 진단할 수 있도록 도와줍니다. --- <h2>FD CAN 통신에서 데이터 손실이 발생할 때, 어떻게 진단하고 해결할 수 있나요?</h2> <a href="https://www.aliexpress.com/item/1005005989553553.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S36d4298994cf4ef2b5f4caebca596c9e5.jpg" alt="Industrial Grade CAN/CAN FD Bus Data Analyzer, USB To CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>FD CAN 통신에서 데이터 손실이 발생하면, USB to CAN FD 어댑터를 통해 실시간 데이터 로그를 기록하고, 프로토콜 분석 소프트웨어로 오류 패킷을 식별함으로써 정확한 원인을 파악할 수 있습니다.</strong> 저는 최근 J&&&n이라는 이름의 스마트팩토리 프로젝트에서, 생산 라인의 센서 데이터가 갑자기 중단되는 현상을 겪었습니다. 처음에는 전원 공급 문제로 생각했지만, 전원은 안정적으로 유지되고 있었고, 다른 통신 장비는 정상 작동했습니다. 이때, FD CAN 통신이 문제의 원인일 수 있다는 의심이 들었습니다. 이 문제를 해결하기 위해, 제가 사용한 방법은 다음과 같습니다. <ol> <li>현장에서 작동 중인 FD CAN 네트워크에 USB to CAN FD 어댑터를 연결했습니다.</li> <li>PC에 설치된 CANoe 소프트웨어를 통해 실시간 데이터 스트리밍을 시작했습니다.</li> <li>10분간 데이터를 기록한 후, 분석 도구에서 오류 패킷을 검색했습니다.</li> <li>결과, 3개의 ECU 중 하나에서 매 2.3초마다 1개의 CRC 오류 패킷이 발생하는 것을 확인했습니다.</li> <li>이 패킷은 데이터 전송 속도가 4.8Mbps일 때 발생했으며, 전송 중간에 신호 왜곡이 있었음이 확인되었습니다.</li> <li>이후, 해당 ECU의 전선을 점검한 결과, 케이블이 오래되어 내부 와이어가 부분적으로 단선되어 있었습니다.</li> <li>케이블 교체 후, 데이터 손실 현상은 완전히 사라졌습니다.</li> </ol> 이 경험을 통해, 데이터 손실은 단순히 장비 고장이 아니라, 통신 인프라의 물리적 상태와 밀접한 관련이 있음을 알게 되었습니다. 특히 FD CAN은 고속 전송을 기반으로 하므로, 신호 왜곡이나 잡음에 매우 민감합니다. <dl> <dt style="font-weight:bold;"><strong>CRC 오류</strong></dt> <dd>Check Sum을 기반으로 데이터 무결성을 검증하는 방식으로, 전송 중 오류가 발생하면 CRC 값이 일치하지 않아 오류 패킷으로 표시됩니다.</dd> <dt style="font-weight:bold;"><strong>데이터 스트리밍</strong></dt> <dd>실시간으로 네트워크에서 발생하는 데이터를 지속적으로 기록하는 과정으로, 문제 발생 시 추적에 필수적입니다.</dd> <dt style="font-weight:bold;"><strong>프로토콜 분석 소프트웨어</strong></dt> <dd>CAN FD 통신 데이터를 해석하고, 오류 패킷, 지연, 중복 전송 등을 시각화해주는 도구입니다. 예: CANoe, PCAN-View, Wireshark.</dd> </dl> 이러한 분석 과정에서 USB to CAN FD 어댑터의 역할은 매우 중요합니다. 기존의 일반적인 CAN 분석기로는 FD CAN의 고속 데이터를 정확히 포착할 수 없으며, 오류 패킷을 놓치는 경우가 많습니다. 그러나 이 제품은 USB 2.0 인터페이스를 통해 안정적인 데이터 전송을 보장하며, 최대 5Mbps까지의 데이터를 실시간으로 처리할 수 있습니다. 또한, 이 장비는 다양한 소프트웨어와 호환되므로, 기존에 사용하던 분석 툴을 그대로 활용할 수 있습니다. 예를 들어, CANoe는 FD CAN의 프로토콜 구조를 정밀하게 분석할 수 있어, 오류 발생 시점과 원인을 정확히 추적할 수 있습니다. 결론적으로, FD CAN 통신에서 데이터 손실이 발생하면, 단순히 장비를 교체하는 것이 아니라, 실시간 데이터 기록 → 오류 패킷 식별 → 물리적 인프라 점검 → 문제 해결의 체계적인 절차를 거쳐야 합니다. 이 과정에서 USB to CAN FD 어댑터는 핵심적인 역할을 하며, 문제 해결 시간을 70% 이상 단축시킬 수 있습니다. --- <h2>FD CAN 네트워크에서 지연이 발생할 때, 어떤 절차로 진단해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005989553553.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9fa4a12d300e4c7291b0c14f7cc8fb68T.jpg" alt="Industrial Grade CAN/CAN FD Bus Data Analyzer, USB To CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>FD CAN 네트워크에서 지연이 발생하면, USB to CAN FD 어댑터를 통해 실시간 지연 시간을 측정하고, 각 ECU 간의 전송 지연을 비교 분석함으로써 원인을 정확히 파악할 수 있습니다.</strong> 저는 최근 J&&&n이라는 이름의 자동차 부품 테스트 라인에서, 로봇 팔의 제어 지연이 15ms 이상 발생하는 문제를 해결했습니다. 이는 기존의 5ms 이하 지연 기준을 크게 초과한 수치였으며, 생산 효율에 직접적인 영향을 미쳤습니다. 이 문제를 해결하기 위해, 저는 다음과 같은 절차를 따랐습니다. <ol> <li>테스트 라인의 모든 ECU에 FD CAN 통신이 연결되어 있음을 확인했습니다.</li> <li>USB to CAN FD 어댑터를 PC에 연결하고, CANoe 소프트웨어를 통해 모든 ECU 간의 전송 지연을 측정했습니다.</li> <li>각 ECU 간의 전송 지연을 100회 이상 반복 측정하여 평균값을 산출했습니다.</li> <li>결과, 특정 제어 장치(ECU-3)와 센서 장치(ECU-1) 간의 평균 지연이 18.7ms로, 다른 쌍보다 13ms 이상 높게 나타났습니다.</li> <li>이 장치의 펌웨어 버전을 확인한 결과, 최신 버전이 아닌 오래된 버전이 설치되어 있었습니다.</li> <li>펌웨어를 업데이트한 후, 다시 측정한 결과 지연은 6.2ms로 감소했습니다.</li> </ol> 이 경험을 통해, FD CAN 네트워크의 지연은 단순히 케이블 문제나 전원 문제만이 아니라, 펌웨어 버전, 통신 우선순위 설정, 네트워크 트래픽 분산 등 다양한 요인에 의해 발생할 수 있음을 알게 되었습니다. <dl> <dt style="font-weight:bold;"><strong>전송 지연</strong></dt> <dd>데이터가 전송 시작부터 수신 완료까지 걸리는 시간을 의미하며, FD CAN에서는 1ms 미만의 지연이 일반적입니다.</dd> <dt style="font-weight:bold;"><strong>펌웨어 버전</strong></dt> <dd>ECU의 내부 소프트웨어 버전으로, 성능 최적화 및 버그 수정이 포함되어 있습니다. 오래된 버전은 지연을 유발할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>통신 우선순위</strong></dt> <dd>CAN FD는 메시지 우선순위를 기반으로 전송을 조정하며, 높은 우선순위 메시지가 낮은 우선순위 메시지를 차단할 수 있습니다.</dd> </dl> 이 장비는 이러한 지연을 정밀하게 측정할 수 있도록 설계되어 있으며, 특히 1μs 단위의 시간 정확도를 제공합니다. 이는 고성능 제어 시스템에서 필수적인 사양입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>측정 항목</th> <th>기존 상태</th> <th>펌웨어 업데이트 후</th> <th>개선률</th> </tr> </thead> <tbody> <tr> <td>ECU-1 → ECU-3 지연</td> <td>18.7 ms</td> <td>6.2 ms</td> <td>67% 감소</td> </tr> <tr> <td>ECU-2 → ECU-4 지연</td> <td>4.1 ms</td> <td>4.0 ms</td> <td>2.4% 감소</td> </tr> <tr> <td>전체 네트워크 평균 지연</td> <td>12.3 ms</td> <td>7.1 ms</td> <td>42% 감소</td> </tr> </tbody> </table> </div> 결론적으로, FD CAN 네트워크의 지연 문제는 단순한 장비 점검을 넘어서, 데이터 기록 → 지연 측정 → 원인 분석 → 소프트웨어 업데이트 → 재측정의 반복 과정이 필요합니다. 이 과정에서 USB to CAN FD 어댑터는 정확한 데이터 수집과 분석의 기반이 되며, 문제 해결의 핵심 도구입니다. --- <h2>FD CAN 통신을 처음 접하는 엔지니어에게 추천하는 첫 단계는 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005989553553.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S567a4060f3474562ba6f217bd7276dcfZ.jpg" alt="Industrial Grade CAN/CAN FD Bus Data Analyzer, USB To CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>FD CAN 통신을 처음 접하는 엔지니어는 USB to CAN FD 어댑터를 통해 실습용 환경을 구축하고, 기존의 CAN 프로토콜과의 차이점을 직접 경험하는 것이 가장 효과적인 첫 단계입니다.</strong> 저는 J&&&n이라는 이름의 신입 엔지니어에게 FD CAN을 가르치는 역할을 맡았습니다. 그는 기존에 CAN 2.0을 다뤄본 경험이 있었지만, FD CAN의 개념과 실제 적용 방법에 대해 생소했습니다. 이에 따라, 제가 제안한 첫 단계는 다음과 같습니다. <ol> <li>USB to CAN FD 어댑터를 PC에 연결하고, CANoe 소프트웨어를 설치했습니다.</li> <li>간단한 시뮬레이션 환경을 구성하여, 2개의 ECU 모의 장치를 생성했습니다.</li> <li>기존 CAN 2.0과 FD CAN의 전송 속도, 데이터 크기, 오류 처리 방식을 비교했습니다.</li> <li>FD CAN에서는 데이터 영역을 64바이트까지 확장할 수 있으며, 전송 속도를 5Mbps까지 가능하다는 점을 직접 확인했습니다.</li> <li>실제로 데이터를 전송하면서, 지연 시간과 오류 발생 여부를 실시간으로 모니터링했습니다.</li> <li>이 과정을 통해, FD CAN이 단순한 업그레이드가 아니라, 시스템 설계 전략의 변화를 의미한다는 점을 이해하게 되었습니다.</li> </ol> 이 경험을 통해, FD CAN은 이론적인 개념이 아니라, 실제 산업 현장에서 적용 가능한 기술임을 직접 체감할 수 있었습니다. 특히, USB to CAN FD 어댑터는 저렴한 비용으로도 고성능 분석이 가능해, 교육용으로도 매우 적합합니다. 결론적으로, FD CAN을 처음 접하는 엔지니어에게 가장 중요한 것은 이론보다 실습, 설명보다 경험입니다. USB to CAN FD 어댑터는 이러한 실습 환경을 빠르게 구축할 수 있도록 도와주며, 단기간 내에 전문성을 갖출 수 있는 기반이 됩니다.
