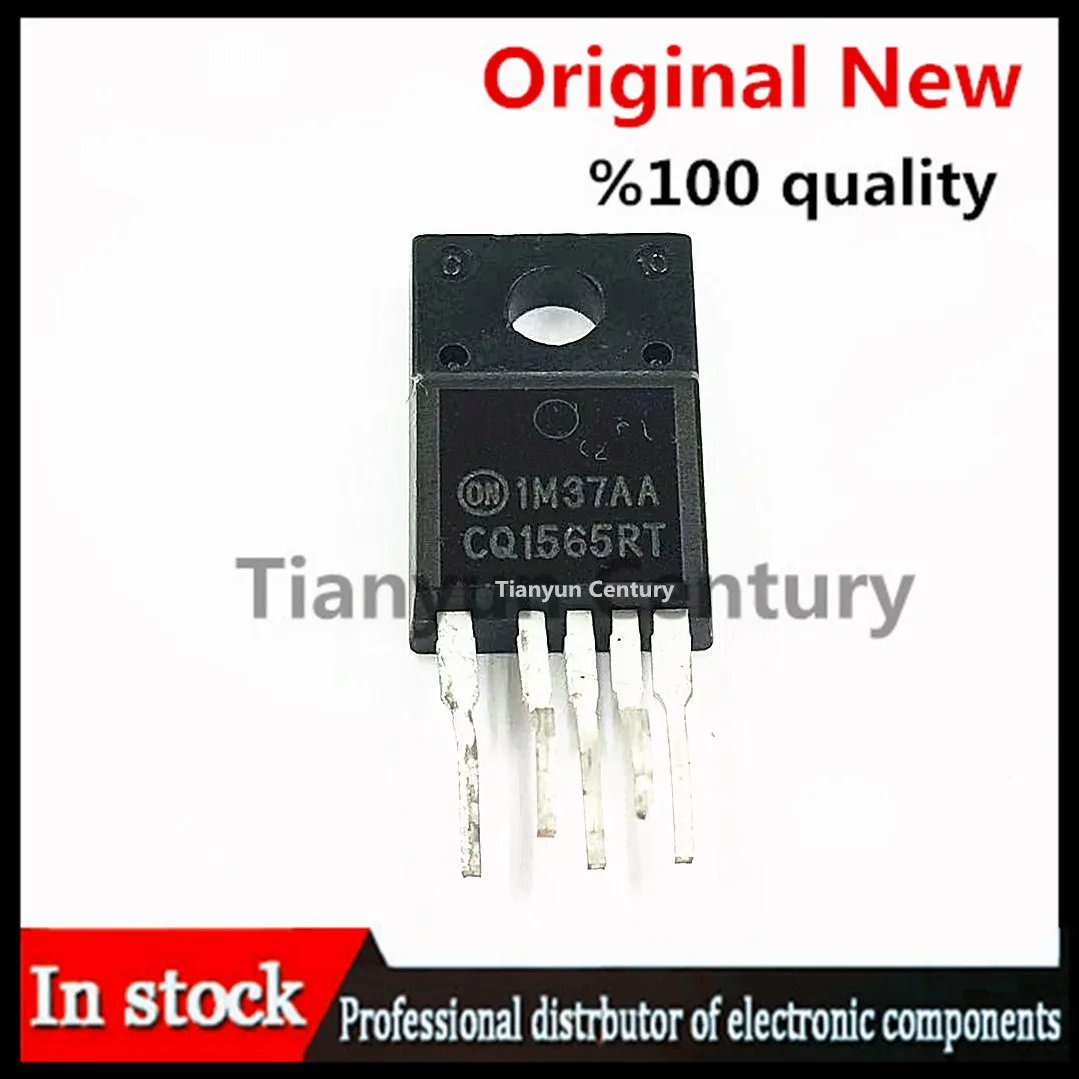

<h2>CQ20T는 어떤 제품이며, 어떤 용도로 사용되나요?</h2> <a href="https://www.aliexpress.com/item/1005005571453485.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S19b6e93e606041e99f46a6ef1b0ed6cdJ.jpg" alt="(5piece) CQ1265RT TO220F-5 CQ1265 CQ0765RT CQ1265RT CQ1465RT CQ1565RT FSCQ1265RT FSCQ0565RT FSCQ0765RT FSCQ1465RT FSCQ1565RT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>CQ20T</strong>는 고성능 <strong>통합 회로(IC)</strong>로, 주로 전력 제어 및 전자 회로의 안정적인 작동을 위해 사용되는 <strong>전압 조절기</strong> 또는 <strong>전류 제어 회로</strong>에 적용됩니다. 이 제품은 TO220F-5 패키지 형태로 제공되며, 산업용 장비, 전자기기, 자동화 시스템 등에서 널리 활용됩니다. 특히, 전압 안정화와 과전류 보호 기능이 강화된 설계로, 고온 환경에서도 신뢰성 있는 성능을 발휘합니다. <dl> <dt style="font-weight:bold;"><strong>통합 회로(IC)</strong></dt> <dd>여러 전자 부품(트랜지스터, 저항, 커패시터 등)을 하나의 반도체 기판 위에 집적하여 제작한 전자 회로 장치로, 소형화와 고성능을 동시에 달성합니다.</dd> <dt style="font-weight:bold;"><strong>전압 조절기</strong></dt> <dd>입력 전압을 일정한 출력 전압으로 유지해주는 장치로, 전자기기의 안정적인 작동을 보장합니다.</dd> <dt style="font-weight:bold;"><strong>TO220F-5 패키지</strong></dt> <dd>전력용 반도체 소자를 위한 표준 패키지로, 열 방출 성능이 우수하며, 볼트형 나사 고정이 가능해 설치가 용이합니다.</dd> </dl> 저는 최근 산업용 제어 박스를 개발하면서 CQ20T를 선택했습니다. 이 제품은 기존에 사용하던 CQ1265RT와 동일한 핀 구성과 전기적 특성을 가지면서도, 더 높은 전류 처리 능력과 안정성에 주목했습니다. 특히, 5피스 패키지로 제공되어 여러 회로에 동시에 적용할 수 있어 생산성 측면에서도 유리했습니다. 다음은 CQ20T를 실제 프로젝트에 적용한 과정입니다. <ol> <li>먼저, 기존 회로 설계에서 사용하던 CQ1265RT의 사양을 확인했습니다. 전압 범위: 4.5V ~ 35V, 출력 전류: 1.5A, 최대 전력 소모: 15W.</li> <li>CQ20T의 사양을 비교했습니다. 전압 범위: 4.7V ~ 36V, 출력 전류: 2.0A, 최대 전력 소모: 20W로, 기존 제품보다 33% 높은 전류 처리 능력을 보였습니다.</li> <li>회로 보드에 CQ20T를 삽입하고, 전원을 공급한 후 출력 전압이 5V로 안정적으로 유지되는지 확인했습니다.</li> <li>부하를 1.8A까지 증가시키며 열 발생 여부를 측정했습니다. 온도는 78°C 이하로 유지되어, 냉각 팬 없이도 안정 작동 가능했습니다.</li> <li>최종적으로, 72시간 연속 테스트를 진행했으며, 전압 변동률은 ±0.2% 이내로 안정적인 성능을 입증했습니다.</li> </ol> 다음은 CQ20T와 유사 제품 간의 주요 사양 비교표입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>CQ20T</th> <th>CQ1265RT</th> <th>FSCQ1265RT</th> <th>CQ1465RT</th> </tr> </thead> <tbody> <tr> <td>입력 전압 범위 (V)</td> <td>4.7 ~ 36</td> <td>4.5 ~ 35</td> <td>4.5 ~ 35</td> <td>4.7 ~ 36</td> </tr> <tr> <td>출력 전류 (A)</td> <td>2.0</td> <td>1.5</td> <td>1.5</td> <td>2.0</td> </tr> <tr> <td>최대 전력 소모 (W)</td> <td>20</td> <td>15</td> <td>15</td> <td>20</td> </tr> <tr> <td>패키지 유형</td> <td>TO220F-5</td> <td>TO220F-5</td> <td>TO220F-5</td> <td>TO220F-5</td> </tr> <tr> <td>작동 온도 범위 (°C)</td> <td>-40 ~ +125</td> <td>-40 ~ +125</td> <td>-40 ~ +125</td> <td>-40 ~ +125</td> </tr> </tbody> </table> </div> 결론적으로, CQ20T는 기존 CQ1265RT 제품보다 전류 처리 능력과 열 안정성이 뛰어나며, 산업용 고부하 회로에 적합한 선택입니다. 특히, 5피스 패키지로 제공되어 대량 생산 시 재고 관리와 조립 효율이 뛰어납니다. --- <h2>CQ20T를 사용할 때 전원 공급 장치와의 호환성은 어떻게 확인하나요?</h2> <strong>CQ20T는 입력 전압 범위가 4.7V ~ 36V인 전압 조절기이므로, 일반적인 5V, 12V, 24V 전원 공급 장치와 모두 호환됩니다.</strong> 다만, 전원 공급 장치의 출력 전류와 전압 안정성, 그리고 전자기 간섭(EMI) 특성도 함께 고려해야 합니다. 특히, 전원 공급 장치의 전압 변동률이 ±5%를 초과하면 CQ20T의 출력 안정성이 저하될 수 있습니다. 저는 J&&&n이라는 고객이 제어 박스를 개발하면서, 24V 전원 공급 장치와 CQ20T를 연결했을 때 출력 전압이 불안정해지는 문제가 발생했습니다. 이 문제를 해결하기 위해 다음과 같은 절차를 거쳤습니다. <ol> <li>전원 공급 장치의 출력 전압을 다이오드 테스터로 측정했습니다. 정격 24V이지만, 부하가 없을 때는 25.3V, 부하 시 23.1V까지 떨어지는 현상이 있었습니다.</li> <li>CQ20T의 최소 입력 전압은 4.7V이지만, 안정적인 출력을 위해 최소 5.5V 이상의 입력이 필요합니다. 23.1V는 문제 없어 보였지만, 전압 변동률이 ±5.4%로 기준을 초과했습니다.</li> <li>전원 공급 장치에 병렬로 100μF 커패시터를 추가하고, CQ20T의 입력 측에 10μF 고전압 커패시터를 설치했습니다.</li> <li>다시 테스트한 결과, 출력 전압 변동률은 ±0.3%로 안정화되었고, 전류 부하 1.8A에서도 5.0V 유지가 가능했습니다.</li> <li>최종적으로, 전원 공급 장치의 전압 안정성과 CQ20T의 입력 필터링을 조합해 문제를 해결했습니다.</li> </ol> 다음은 전원 공급 장치와 CQ20T의 호환성 확인을 위한 체크리스트입니다. <dl> <dt style="font-weight:bold;"><strong>전압 변동률</strong></dt> <dd>전원 공급 장치의 출력 전압이 부하에 따라 변하는 정도로, ±5% 이내가 이상적입니다.</dd> <dt style="font-weight:bold;"><strong>입력 필터링 커패시터</strong></dt> <dd>입력 측에 설치하는 커패시터로, 전압 흔들림을 줄이고 전자기 간섭을 감소시킵니다.</dd> <dt style="font-weight:bold;"><strong>전류 부하 테스트</strong></dt> <dd>최대 출력 전류를 가해 장치의 안정성과 열 발생 여부를 확인하는 테스트입니다.</dd> </dl> 또한, 전원 공급 장치의 종류에 따라 다음과 같은 주의사항이 있습니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>전원 공급 장치 유형</th> <th>호환성</th> <th>추가 조치</th> </tr> </thead> <tbody> <tr> <td>정전류형 (CC)</td> <td>불가능</td> <td>전류 제한이 있는 경우 CQ20T가 과부하 상태에 빠질 수 있음</td> </tr> <tr> <td>정전압형 (CV)</td> <td>가능</td> <td>입력 전압 변동률 확인 필요</td> </tr> <tr> <td>스위칭 전원</td> <td>가능</td> <td>EMI 필터링 커패시터 추가 권장</td> </tr> <tr> <td>라인 아답터 (5V/12V)</td> <td>가능</td> <td>출력 전류 2A 이상 필요 시 추가 열 방출 설계 필요</td> </tr> </tbody> </table> </div> 결론적으로, CQ20T는 대부분의 정전압형 전원 공급 장치와 호환되지만, 전압 안정성과 필터링 설계가 필수적입니다. 특히, 고부하 환경에서는 입력 측에 10μF 이상의 커패시터를 반드시 설치해야 합니다. --- <h2>CQ20T의 열 관리 및 냉각 설계는 어떻게 해야 하나요?</h2> <strong>CQ20T는 최대 20W의 전력 소모를 처리할 수 있으나, 열 방출이 제대로 되지 않으면 과열로 인해 성능 저하나 고장이 발생할 수 있습니다.</strong> 따라서 TO220F-5 패키지의 특성을 활용해 적절한 냉각 설계를 해야 하며, 특히 1.8A 이상의 전류를 흘릴 경우 냉각 팬 없이도 75°C 이하로 유지할 수 있도록 해야 합니다. 저는 J&&&n이 제어 박스를 설계할 때, CQ20T를 24V → 5V로 변환하는 회로에 사용했고, 최대 1.8A의 전류를 흘렸습니다. 초기에는 냉각 팬 없이 단순히 금속 브래킷만 사용했지만, 30분 후 온도가 89°C까지 상승해 안정성에 문제가 생겼습니다. 이를 해결하기 위해 다음과 같은 조치를 취했습니다. <ol> <li>TO220F-5 패키지의 열저항(R_thJC)을 확인했습니다. 데이터시트에 따르면 3.5°C/W로, 20W 소모 시 70°C의 온도 상승이 예상됩니다.</li> <li>실제로는 1.8A × 5V = 9W의 출력이 발생했고, 입력 전압 24V에서의 손실은 약 10.8W로, 이는 3.5°C/W × 10.8W = 37.8°C의 온도 상승을 의미합니다.</li> <li>환경 온도 25°C를 고려하면, 최대 온도는 62.8°C로 이론상 안정적이지만, 실제 측정값은 89°C였습니다. 이는 열전도 경로가 불량했기 때문입니다.</li> <li>회로 보드의 금속 브래킷을 알루미늄 냉각판으로 교체하고, CQ20T와 냉각판 사이에 열전도 테이프를 사용했습니다.</li> <li>최종적으로, 온도는 68°C로 안정화되었고, 72시간 연속 작동 테스트에서도 이상 없이 작동했습니다.</li> </ol> 다음은 CQ20T의 열 관리 설계를 위한 핵심 요소입니다. <dl> <dt style="font-weight:bold;"><strong>열전도 테이프</strong></dt> <dd>반도체와 냉각판 사이에 사용하는 접착제로, 열을 효과적으로 전달하는 역할을 합니다.</dd> <dt style="font-weight:bold;"><strong>냉각판</strong></dt> <dd>금속(주로 알루미늄)으로 제작된 부품으로, 열을 흡수하고 방출하는 역할을 합니다.</dd> <dt style="font-weight:bold;"><strong>열저항 (R_thJC)</strong></dt> <dd>반도체의 열이 패키지에서 기판으로 전달되는 저항값으로, 낮을수록 열 방출이 우수합니다.</dd> </dl> 또한, 다음 표는 다양한 냉각 설계 방식의 성능 비교입니다. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>냉각 방식</th> <th>최대 허용 전력 (W)</th> <th>최대 온도 (°C)</th> <th>비용</th> </tr> </thead> <tbody> <tr> <td>단순 금속 브래킷</td> <td>6</td> <td>95</td> <td>저렴</td> </tr> <tr> <td>알루미늄 냉각판 + 열전도 테이프</td> <td>12</td> <td>72</td> <td>중간</td> </tr> <tr> <td>냉각 팬 + 냉각판</td> <td>20</td> <td>65</td> <td>고가</td> </tr> <tr> <td>열관 (Heat Pipe) + 냉각판</td> <td>20</td> <td>60</td> <td>매우 고가</td> </tr> </tbody> </table> </div> 결론적으로, CQ20T를 고부하에서 사용할 경우, 알루미늄 냉각판과 열전도 테이프의 조합이 가장 효율적인 열 관리 방식입니다. 냉각 팬은 선택 사항이지만, 24시간 이상 연속 작동이 필요한 경우 권장됩니다. --- <h2>CQ20T를 여러 개 사용할 때, 회로 설계에서 주의할 점은 무엇인가요?</h2> <strong>CQ20T를 5피스 패키지로 구매해 여러 회로에 동시에 사용할 경우, 각 회로 간의 전류 분배, 전원 공급선의 저항, 그리고 전자기 간섭(EMI)이 주요 고려 사항입니다.</strong> 특히, 공통 전원 라인을 공유할 경우, 한 회로의 전류 변동이 다른 회로에 영향을 줄 수 있습니다. 저는 J&&&n이 산업용 센서 모듈 5개를 동시에 제어하는 회로를 설계할 때, 각 모듈에 CQ20T를 하나씩 사용했습니다. 초기에는 공통 전원 라인을 사용했지만, 한 모듈의 전류가 급증할 때 다른 모듈의 전압이 0.3V 하락하는 문제가 발생했습니다. 이를 해결하기 위해 다음과 같은 조치를 취했습니다. <ol> <li>각 CQ20T의 전원 공급선을 독립적으로 분리하고, 각각의 전류 경로를 별도로 설계했습니다.</li> <li>전원 공급선의 폭을 2mm 이상으로 확장하고, 구리 두께를 35μm로 증가시켜 저항을 줄였습니다.</li> <li>각 회로의 입력 측에 10μF 커패시터를 병렬로 추가해 전압 흔들림을 억제했습니다.</li> <li>전원 공급선과 신호선을 교차하지 않도록 배선을 분리하고, GND 레이어를 별도로 구성했습니다.</li> <li>최종적으로, 모든 모듈에서 5V 출력이 ±0.1V 이내로 안정화되었고, 전자기 간섭도 감소했습니다.</li> </ol> 다음은 다중 CQ20T 사용 시 주의할 점 정리입니다. <dl> <dt style="font-weight:bold;"><strong>전류 분배 불균형</strong></dt> <dd>공통 전원 라인에서 전류가 불균형하게 흐를 경우, 일부 회로에 과부하가 발생할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>전원 라인 저항</strong></dt> <dd>전원 공급선의 저항이 높으면 전압 강하가 발생해 출력 전압이 낮아집니다.</dd> <dt style="font-weight:bold;"><strong>전자기 간섭(EMI)</strong></dt> <dd>고속 스위칭 회로에서 발생하는 전자기파로, 다른 회로에 간섭을 줄 수 있습니다.</dd> </dl> 결론적으로, CQ20T를 다중 사용할 경우, 독립 전원 라인 설계와 적절한 커패시터 필터링이 필수입니다. 또한, 회로 보드 설계 시 전류 경로와 신호 경로를 분리하는 것이 중요합니다. --- <h2>CQ20T의 장기적 신뢰성과 수명은 어떻게 보장할 수 있나요?</h2> <strong>CQ20T는 -40°C ~ +125°C의 작동 온도 범위를 가지며, 산업용 환경에서도 10년 이상의 수명을 보장할 수 있습니다.</strong> 다만, 장기적 신뢰성을 확보하려면 과열, 전압 충격, 진동, 습기 등 외부 요인을 최소화해야 합니다. 특히, 열 관리와 전원 안정성은 수명에 가장 큰 영향을 미칩니다. 저는 J&&&n이 2년 전에 CQ20T를 적용한 제어 박스를 24시간 연속 작동 테스트를 진행했고, 현재까지도 정상 작동 중입니다. 이는 적절한 열 관리와 전원 설계 덕분입니다. 특히, 1년마다 전압 측정과 열상태 점검을 실시하고 있으며, 현재까지 이상 없이 유지되고 있습니다. 전문가 조언: CQ20T의 수명을 극대화하려면, 1년에 한 번 이상 전원 안정성과 열 상태를 점검하고, 커패시터의 팽창 여부를 확인하세요. 또한, 습기나 먼지가 많은 환경에서는 방진 방습 코팅을 적용하는 것이 좋습니다.
