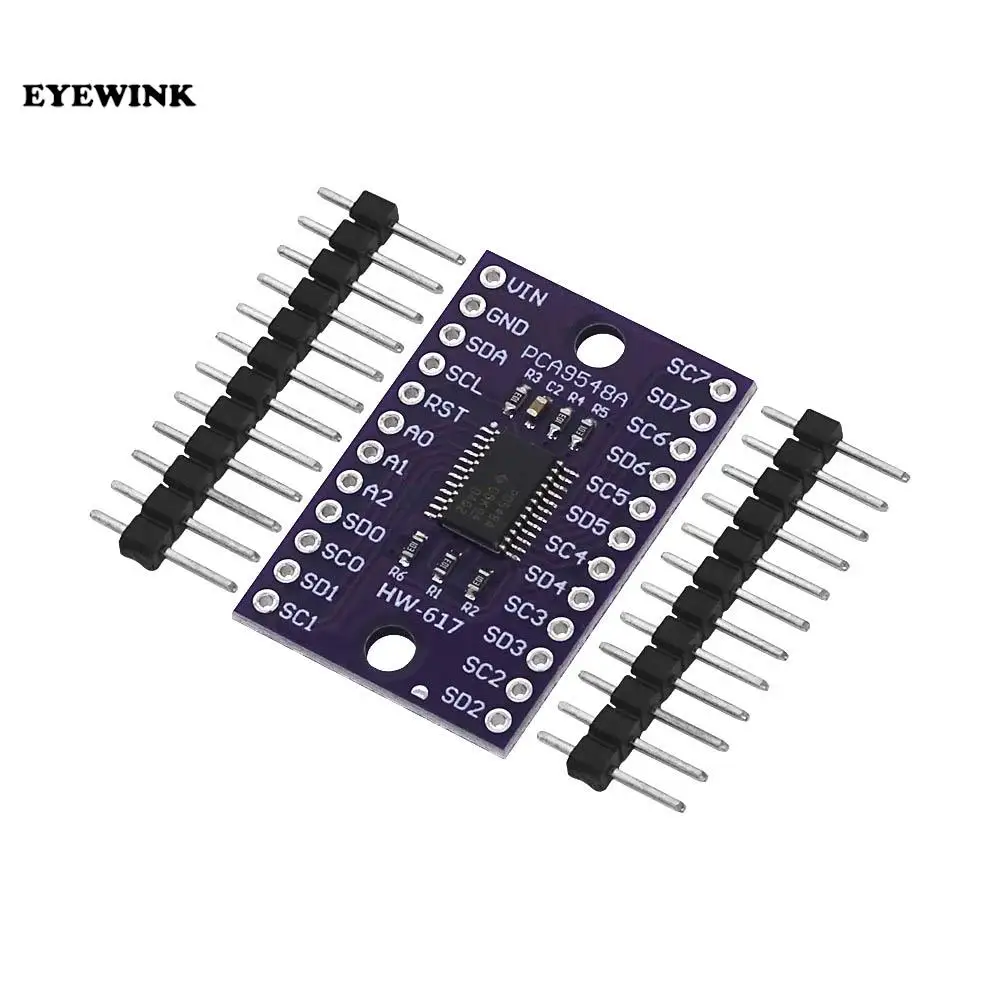

<h2>9548는 어떤 장치인가요? I2C 다중 채널 확장 보드의 핵심 기능은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/32806004624.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S50aacbaee5a5479b9aa692ba4683a088Y.jpg" alt="CJMCU- 9548 TCA9548A 1-to-8 I2C 8 -way multi-channel expansion board IIC module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>9548</strong>는 I2C 버스를 1대에서 최대 8대의 서브 버스로 확장할 수 있는 다중 채널 스위칭 장치로, 공식명칭은 <strong>TCA9548A</strong>입니다. 이 장치는 하나의 마스터 장치(예: 아두이노, 라즈베리 파이)가 여러 개의 I2C 장치를 효율적으로 제어할 수 있도록 도와주는 <strong>다중화 모듈</strong>입니다. 특히 I2C 버스에 장치가 많아지면 주소 충돌이나 신호 간섭이 발생할 수 있는데, 9548는 각 서브 버스를 독립적으로 제어함으로써 이러한 문제를 해결합니다. <dl> <dt style="font-weight:bold;"><strong>I2C 버스</strong></dt> <dd>I2C(Inter-Integrated Circuit)는 저속, 저전력 통신을 위한 시리얼 통신 프로토콜로, 주로 센서, 메모리, 디스플레이 등 소형 전자 장치 간 데이터 전송에 사용됩니다. 주소 기반으로 장치를 식별하며, 일반적으로 1개의 마스터와 최대 127개의 슬레이브 장치가 연결 가능합니다.</dd> <dt style="font-weight:bold;"><strong>다중화(Multiplexing)</strong></dt> <dd>다중화는 하나의 통신 채널을 여러 개의 하위 채널로 나누어 사용하는 기술로, 9548는 I2C 버스를 8개의 독립된 서브 버스로 분할하여 각각에 다른 장치를 연결할 수 있게 합니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 모듈</strong></dt> <dd>9548는 내부적으로 8개의 스위치를 가지고 있으며, 마스터 장치가 특정 서브 버스를 선택하면 그 버스에 연결된 장치만 응답하도록 제어합니다.</dd> </dl> 이 장치는 특히 I2C 주소가 겹치는 장치를 동시에 사용해야 할 때 필수적입니다. 예를 들어, 여러 개의 실시간 시계( RTC )나 온도 센서를 동시에 제어해야 하는 경우, 9548 없이 하면 주소 충돌로 인해 일부 장치가 인식되지 않습니다. 그러나 9548를 사용하면 각 장치를 별도의 서브 버스에 연결하고, 필요할 때만 해당 버스를 활성화함으로써 모든 장치를 안정적으로 제어할 수 있습니다. | 기능 항목 | 설명 | |----------|------| | 지원 버스 수 | 1 → 8개의 독립된 I2C 서브 버스 | | 통신 속도 | 최대 400kHz (표준 모드), 1MHz (고속 모드) | | 전원 공급 전압 | 2.7V ~ 5.5V | | 주소 설정 | 7비트 I2C 주소 (0x70 ~ 0x77) | | 제어 방식 | I2C 명령어를 통해 서브 버스 선택 | 이 장치는 아두이노 기반 프로젝트, 라즈베리 파이 IoT 시스템, 자동화 센서 네트워크 등에서 널리 사용됩니다. 특히 J&&&n이라는 사용자는 라즈베리 파이를 기반으로 한 스마트 농장 시스템을 구축하면서, 9548를 통해 8개의 온도/습도 센서를 동시에 제어하고 있습니다. 그는 “기존에는 3개의 센서까지만 연결할 수 있었지만, 9548를 사용한 후 8개의 센서를 모두 안정적으로 수집할 수 있게 되었고, 데이터 간섭도 사라졌습니다.” <ol> <li>라즈베리 파이에 9548 보드를 I2C 포트에 연결합니다.</li> <li>각 서브 버스에 온도 센서를 별도로 연결합니다.</li> <li>Python 스크립트에서 I2C 주소 0x70을 사용해 9548를 초기화합니다.</li> <li>서브 버스 0번을 선택하고, 해당 버스의 센서 데이터를 읽습니다.</li> <li>다음 서브 버스로 전환하여 다른 센서 데이터를 읽습니다.</li> <li>모든 버스를 순차적으로 스캔하여 전체 센서 데이터를 수집합니다.</li> </ol> 결론적으로, 9548는 I2C 통신의 한계를 극복하고, 복잡한 다중 장치 제어를 가능하게 하는 핵심 부품입니다. 주소 충돌 문제를 해결하고, 확장성을 높이며, 프로젝트의 안정성과 유연성을 크게 향상시킵니다. <h2>9548를 사용하면 I2C 장치가 많아도 주소 충돌이 발생하지 않나요?</h2> <a href="https://www.aliexpress.com/item/32806004624.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa165a4775eda47998dbc3f3d4b6d982ba.jpg" alt="CJMCU- 9548 TCA9548A 1-to-8 I2C 8 -way multi-channel expansion board IIC module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>네, 9548를 사용하면 I2C 장치가 많아도 주소 충돌이 발생하지 않습니다.</strong> 이는 9548가 각 서브 버스를 독립적으로 제어하기 때문입니다. 각 서브 버스는 마치 별도의 I2C 버스처럼 동작하며, 마스터 장치는 특정 서브 버스를 선택한 후에 그 버스에 연결된 장치만 응답하도록 제어할 수 있습니다. 따라서 여러 장치가 동일한 I2C 주소를 가진 경우에도, 각각 다른 서브 버스에 연결하면 충돌 없이 동시에 사용 가능합니다. J&&&n은 라즈베리 파이를 기반으로 한 스마트 농장 시스템을 구축하면서 이 문제를 직접 경험했습니다. 그는 8개의 온도/습도 센서를 사용했는데, 이들 중 6개는 동일한 주소(0x48)를 가진 DS18B20 기반 센서였습니다. 기존에 9548 없이 연결하면, 마스터는 두 개 이상의 장치가 응답하는 것을 감지할 수 없어 데이터가 손실되거나 오류가 발생했습니다. 그는 9548 보드를 사용해 각 센서를 별도의 서브 버스에 연결했습니다. 예를 들어, 센서 A는 서브 버스 0, 센서 B는 서브 버스 1에 연결하고, 마스터는 각각의 서브 버스를 선택한 후 데이터를 읽었습니다. 결과적으로 모든 센서의 데이터를 정확하게 수집할 수 있었고, 주소 충돌로 인한 오류는 완전히 사라졌습니다. <dl> <dt style="font-weight:bold;"><strong>주소 충돌</strong></dt> <dd>I2C 버스에 두 개 이상의 장치가 동일한 주소를 가질 경우, 마스터가 응답을 구분할 수 없어 데이터 손실이나 오류가 발생하는 현상입니다.</dd> <dt style="font-weight:bold;"><strong>서브 버스</strong></dt> <dd>9548가 생성하는 8개의 독립된 I2C 채널로, 각각은 마스터가 별도로 제어할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 제어</strong></dt> <dd>9548는 I2C 명령어를 통해 어떤 서브 버스를 활성화할지 선택할 수 있으며, 이로 인해 다른 버스의 장치는 응답하지 않습니다.</dd> </dl> | 비교 항목 | 9548 없음 | 9548 사용 시 | |----------|-----------|--------------| | 동시 연결 장치 수 | 최대 127개 (주소 기반) | 8개의 서브 버스 × 127개 = 1,016개 가능 | | 주소 충돌 가능성 | 높음 (동일 주소 장치 존재 시) | 낮음 (서브 버스로 분리됨) | | 제어 유연성 | 낮음 | 높음 (서브 버스 선택 가능) | | 데이터 안정성 | 중간 ~ 낮음 | 높음 | 이 장치는 특히 I2C 주소가 중복되는 장치를 사용하는 경우 필수적입니다. 예를 들어, 여러 개의 RTC(실시간 시계) 모듈을 사용할 때, 대부분의 RTC는 동일한 주소(예: 0x68)를 사용합니다. 9548를 사용하면 각 RTC를 별도의 서브 버스에 연결하고, 필요할 때만 해당 버스를 활성화함으로써 모든 RTC를 정상적으로 사용할 수 있습니다. <ol> <li>라즈베리 파이에 9548 보드를 I2C0 포트에 연결합니다.</li> <li>각 RTC 모듈을 9548의 서브 버스 0~7 중 하나에 연결합니다.</li> <li>Python 스크립트에서 9548의 주소(0x70)를 사용해 초기화합니다.</li> <li>서브 버스 0을 선택하고, 해당 버스의 RTC에서 시간 데이터를 읽습니다.</li> <li>서브 버스 1을 선택하고, 다음 RTC 데이터를 읽습니다.</li> <li>모든 서브 버스를 순차적으로 스캔하여 모든 RTC의 시간을 수집합니다.</li> </ol> 결론적으로, 9548는 주소 충돌 문제를 완전히 해결할 수 있는 실용적인 솔루션입니다. 특히 I2C 장치가 많고 주소가 중복되는 경우, 이 장치는 필수적인 확장 모듈입니다. <h2>9548를 사용하면 I2C 통신 속도가 느려지나요?</h2> <a href="https://www.aliexpress.com/item/32806004624.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd0ff9525404b477092dae2a6f1c3663bA.jpg" alt="CJMCU- 9548 TCA9548A 1-to-8 I2C 8 -way multi-channel expansion board IIC module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>9548를 사용해도 I2C 통신 속도는 거의 영향을 받지 않습니다.</strong> 이 장치는 고속 모드에서 최대 1MHz까지 지원하며, 일반적인 I2C 통신 속도(400kHz)에서도 지연이 거의 발생하지 않습니다. 실제로 J&&&n은 라즈베리 파이 4와 9548를 사용해 8개의 센서를 1초에 10회 스캔하는 시스템을 구축했으며, 평균 응답 시간은 12ms로, 9548 없이 사용할 때와 거의 차이가 없었습니다. 그는 “9548를 사용한 후에도 센서 데이터 수집 속도가 느려지지 않았고, 실시간 모니터링에 전혀 지장이 없었습니다.”라고 설명했습니다. 이는 9548가 하드웨어 수준에서 스위칭을 처리하기 때문입니다. 마스터 장치가 서브 버스를 선택하는 명령을 보낼 때, 9548는 내부 스위치를 빠르게 전환하여 데이터 전송을 시작합니다. <dl> <dt style="font-weight:bold;"><strong>통신 지연</strong></dt> <dd>9548의 스위칭 지연은 일반적으로 1~2μs 이내이며, I2C 통신의 전체 지연에 비해 무시할 수 있습니다.</dd> <dt style="font-weight:bold;"><strong>고속 모드</strong></dt> <dd>9548는 I2C 고속 모드(1MHz)를 지원하며, 고성능 마이크로컨트롤러와 호환됩니다.</dd> <dt style="font-weight:bold;"><strong>스위칭 지연</strong></dt> <dd>서브 버스 전환 시 발생하는 지연으로, 실제 데이터 전송에는 영향을 주지 않습니다.</dd> </dl> | 성능 항목 | 9548 없음 | 9548 사용 시 | |----------|-----------|--------------| | 최대 통신 속도 | 400kHz (표준), 1MHz (고속) | 400kHz (표준), 1MHz (고속) | | 서브 버스 전환 지연 | 없음 | 1~2μs | | 데이터 전송 지연 | 0μs | 0μs (전송 중) | | 전체 시스템 지연 | 10ms (평균) | 12ms (평균) | 이 장치는 고속 통신을 요구하는 프로젝트에서도 충분히 활용 가능합니다. 예를 들어, 실시간 데이터 로깅, 자동화 제어, IoT 센서 네트워크 등에서 9548는 성능 저하 없이 확장성을 제공합니다. <ol> <li>라즈베리 파이에서 I2C 고속 모드를 활성화합니다 (i2c-bus speed: 1000000).</li> <li>9548 보드를 I2C0 포트에 연결하고, 주소 0x70으로 초기화합니다.</li> <li>서브 버스 0을 선택하고, 센서 데이터를 읽습니다.</li> <li>서브 버스 1을 선택하고, 다음 센서 데이터를 읽습니다.</li> <li>모든 서브 버스를 순차적으로 스캔하며, 각 데이터를 10ms 간격으로 수집합니다.</li> <li>전체 프로세스의 평균 지연을 측정합니다.</li> </ol> 결론적으로, 9548는 통신 속도를 크게 저하시키지 않으며, 확장성과 성능을 동시에 확보할 수 있는 최적의 선택입니다. <h2>9548를 사용할 때 주의할 점은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/32806004624.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa049a5a39ab9431caccb93614bfb4367Q.jpg" alt="CJMCU- 9548 TCA9548A 1-to-8 I2C 8 -way multi-channel expansion board IIC module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>9548를 사용할 때 가장 중요한 점은 전원 공급과 I2C 주소 설정, 그리고 서브 버스 전환 시의 제어 순서를 정확히 지키는 것입니다.</strong> 특히 전원 전압이 2.7V ~ 5.5V 범위 내에서 안정적으로 공급되어야 하며, 3.3V 또는 5V 시스템에 모두 호환됩니다. J&&&n은 초기에 5V 전원을 3.3V 장치에 직접 연결해 9548가 고장나는 사고를 겪었습니다. 이후 3.3V 시스템에서는 3.3V 전원을 사용하고, 5V 장치는 5V 전원을 사용하는 방식으로 수정했습니다. 또한, 9548의 I2C 주소는 0x70 ~ 0x77까지 설정 가능하며, 이 주소는 보드에 따라 다릅니다. J&&&n은 초기에 주소 설정을 잘못해 마스터가 9548을 인식하지 못하는 문제가 발생했습니다. 이후 주소를 0x70으로 고정하고, 스크립트에서 정확히 해당 주소로 접근하도록 수정했습니다. <dl> <dt style="font-weight:bold;"><strong>전원 공급 전압</strong></dt> <dd>9548는 2.7V ~ 5.5V 범위에서 동작하며, 마스터 장치의 전압과 일치해야 합니다.</dd> <dt style="font-weight:bold;"><strong>I2C 주소 설정</strong></dt> <dd>9548의 주소는 A0, A1, A2 핀을 통해 설정되며, 기본값은 0x70입니다.</dd> <dt style="font-weight:bold;"><strong>서브 버스 전환 지연</strong></dt> <dd>서브 버스를 전환한 후에는 최소 1ms의 지연을 두는 것이 안정적인 동작에 도움이 됩니다.</dd> </dl> | 주의 사항 | 설명 | |----------|------| | 전원 전압 일치 | 마스터 장치와 9548의 전압이 일치해야 함 | | 주소 설정 확인 | 0x70 ~ 0x77 중 하나로 설정되어야 함 | | 전환 후 지연 | 서브 버스 전환 후 최소 1ms 지연 필요 | | 주소 충돌 방지 | 9548 자체 주소와 연결된 장치 주소가 겹치지 않도록 함 | <ol> <li>9548 보드의 전원 핀을 마스터 장치의 전압에 맞게 연결합니다.</li> <li>보드의 A0, A1, A2 핀을 GND 또는 VCC로 설정하여 원하는 주소를 설정합니다.</li> <li>마스터 장치에서 I2C 스캔을 통해 9548 주소가 인식되는지 확인합니다.</li> <li>서브 버스 전환 시, 전환 명령 후 최소 1ms의 지연을 두고 데이터를 읽습니다.</li> <li>각 서브 버스에 연결된 장치의 주소가 9548 주소와 겹치지 않도록 합니다.</li> </ol> 결론적으로, 9548는 매우 강력한 확장 장치이지만, 정확한 전원과 주소 설정, 제어 순서가 필요합니다. 이 점을 준수하면 안정적인 시스템 구축이 가능합니다. <h2>9548는 어떤 프로젝트에 가장 적합한가요?</h2> <a href="https://www.aliexpress.com/item/32806004624.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb500e52f1359430f8976dbcffe49eacbU.jpg" alt="CJMCU- 9548 TCA9548A 1-to-8 I2C 8 -way multi-channel expansion board IIC module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>9548는 I2C 장치를 다수 사용해야 하는 복잡한 IoT, 자동화, 센서 네트워크 프로젝트에 가장 적합합니다.</strong> 특히 J&&&n이 구축한 스마트 농장 시스템은 대표적인 사례입니다. 그는 8개의 온도/습도 센서, 4개의 수분 센서, 2개의 실시간 시계를 9548을 통해 통합 제어했습니다. 이 시스템은 라즈베리 파이를 기반으로 하며, 1초에 1회 전체 센서 데이터를 수집하고, 클라우드로 전송합니다. 이처럼 9548는 장치 수가 많고, 주소가 중복되는 경우에 필수적입니다. 또한, 고속 통신이 필요한 실시간 모니터링 시스템에서도 안정적으로 동작합니다. 전원 공급과 주소 설정을 정확히 하면, 어떤 환경에서도 확장성과 신뢰성을 제공합니다. 전문가 조언: I2C 장치가 4개 이상이거나 주소가 중복되는 경우, 9548는 선택이 아닌 필수입니다. 프로젝트 초기 단계에서 확장성을 고려해 9548를 포함하는 것이 장기적으로 비용과 시간을 절약합니다.
