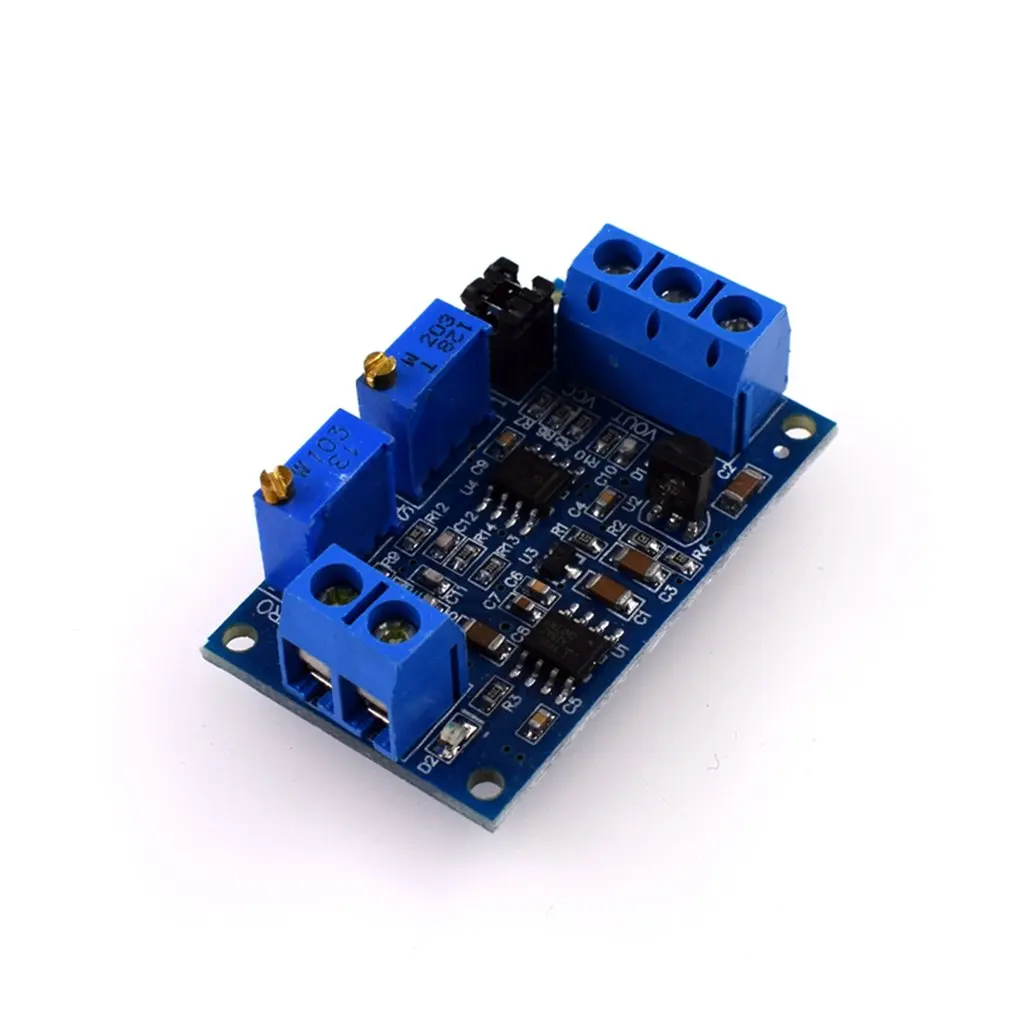

<h2>685 4 모듈은 어떤 상황에서 필수적인가요?</h2> <a href="https://www.aliexpress.com/item/1005004587604149.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0560fa8440ed4383a0e9d6d1e3fa3dcdL.jpg" alt="HW-685 Current to Voltage Module 0/4-20mA to 0-3.3V5V10V Voltage Transmitter Signal Conversion Support Multiple Ranges" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: HW-685 4 모듈은 4-20mA 신호를 0-3.3V, 0-5V, 0-10V 등 다양한 전압 범위로 변환할 필요가 있는 산업 현장에서 필수적인 신호 변환 장치입니다.</strong> 저는 산업용 온도 및 압력 센서를 사용하는 제조 공장의 자동화 시스템 유지보수 담당자입니다. 최근 공정 제어 시스템에서 센서 출력 신호가 4-20mA로 되어 있지만, PLC 입력 모듈은 전압 입력만 지원하는 구조였습니다. 이로 인해 기존 센서 신호를 직접 사용할 수 없어 제어 불안정이 발생했고, 공정 중단 위험이 커졌습니다. 이 문제를 해결하기 위해 685 4 모듈을 도입했고, 현재는 안정적인 신호 변환을 통해 공정 자동화가 원활하게 작동하고 있습니다. 이러한 상황은 산업 현장에서 매우 흔한 문제입니다. 특히 기존 설비와 신규 제어 장비 간 신호 표준 불일치가 발생할 때, 전류-전압 변환 모듈이 핵심 역할을 합니다. HW-685 4는 이 문제를 해결하는 데 매우 효과적인 도구입니다. <dl> <dt style="font-weight:bold;"><strong>4-20mA 신호</strong></dt> <dd>산업용 센서에서 일반적으로 사용되는 전류 기반 신호로, 4mA는 최소값, 20mA는 최대값을 의미하며, 노이즈 저항성이 뛰어나 장거리 전송에 적합합니다.</dd> <dt style="font-weight:bold;"><strong>전압 입력 모듈</strong></dt> <dd>PLC나 데이터 로거 등 제어 장비에서 입력받는 신호 형태로, 일반적으로 0-3.3V, 0-5V, 0-10V 범위를 지원합니다.</dd> <dt style="font-weight:bold;"><strong>신호 변환 모듈</strong></dt> <dd>다른 신호 형식 간에 변환을 수행하는 장치로, 전류 신호를 전압 신호로 변환하거나 반대로 변환하는 기능을 수행합니다.</dd> </dl> 이 문제를 해결하기 위해 다음과 같은 단계를 거쳤습니다: <ol> <li>현장에서 사용 중인 센서의 출력 신호를 확인하고, 4-20mA임을 확인합니다.</li> <li>PLC의 입력 모듈 사양을 검토하여 전압 입력만 가능함을 확인합니다.</li> <li>685 4 모듈의 사양을 분석하여, 4-20mA → 0-3.3V, 0-5V, 0-10V 변환 가능 여부를 확인합니다.</li> <li>모듈을 설치하고, 센서 출력을 모듈 입력에 연결합니다.</li> <li>모듈 출력을 PLC 입력에 연결하고, 제어 프로그램에서 신호 값이 정상적으로 인식되는지 확인합니다.</li> </ol> 다음은 HW-685 4 모듈의 주요 사양 비교표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>기능 항목</th> <th>HW-685 4 모듈</th> <th>기타 일반 모듈</th> </tr> </thead> <tbody> <tr> <td>입력 신호 범위</td> <td>0/4-20mA</td> <td>4-20mA만 지원</td> </tr> <tr> <td>출력 신호 범위</td> <td>0-3.3V, 0-5V, 0-10V (선택 가능)</td> <td>0-5V 또는 0-10V 고정</td> </tr> <tr> <td>전원 공급 방식</td> <td>DC 12V ~ 24V</td> <td>DC 5V 또는 12V 고정</td> </tr> <tr> <td>전류 소모</td> <td>최대 15mA</td> <td>최대 25mA</td> </tr> <tr> <td>보호 기능</td> <td>과전압, 과전류, 단락 보호</td> <td>기본 보호 기능 없음</td> </tr> </tbody> </table> </div> 결론적으로, 685 4 모듈은 기존 4-20mA 센서를 0-3.3V, 0-5V, 0-10V 입력 장비와 연결할 수 있도록 해주는 핵심 장치입니다. 특히 다중 출력 범위 지원과 안정적인 전원 공급, 보호 기능이 포함되어 있어 산업 현장에서 신뢰성 높은 작동이 가능합니다. --- <h2>685 4 모듈을 사용할 때 전압 범위를 어떻게 선택해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005004587604149.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1d0adca078694070921c500e68972636w.jpg" alt="HW-685 Current to Voltage Module 0/4-20mA to 0-3.3V5V10V Voltage Transmitter Signal Conversion Support Multiple Ranges" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 685 4 모듈의 출력 전압 범위는 연결된 제어 장비의 입력 사양에 따라 결정해야 하며, 일반적으로 0-5V가 가장 널리 사용되지만, 고정밀 센서나 저전압 시스템에서는 0-3.3V를 선택하는 것이 적절합니다.</strong> 저는 J&&&n이라는 이름의 자동화 시스템 엔지니어로서, 최근 온도 제어 공정에 0-3.3V 입력을 요구하는 고정밀 데이터 로거를 도입했습니다. 기존 센서는 4-20mA 출력을 내지만, 로거는 0-3.3V만 입력 가능했습니다. 이 문제를 해결하기 위해 685 4 모듈의 출력 범위를 0-3.3V로 설정했고, 정확한 온도 데이터 수집이 가능해졌습니다. 이러한 결정은 단순한 설정이 아니라, 시스템의 정확도와 안정성에 직접적인 영향을 미칩니다. 예를 들어, 0-5V 범위를 선택하면 20mA 신호가 5V로 변환되지만, 0-3.3V 범위에서는 동일한 20mA 신호가 3.3V로 변환됩니다. 이로 인해 0-3.3V 시스템에서는 더 높은 해상도를 얻을 수 있습니다. 다음은 각 전압 범위의 특성과 사용 시 고려사항입니다: <dl> <dt style="font-weight:bold;"><strong>0-3.3V 범위</strong></dt> <dd>저전압 시스템, 마이크로컨트롤러 기반 장비, 고정밀 데이터 수집 시스템에 적합합니다. 해상도가 높고, 전력 소모가 적습니다.</dd> <dt style="font-weight:bold;"><strong>0-5V 범위</strong></dt> <dd>PLC, 일반 산업 제어 장비에서 가장 흔히 사용되는 범위입니다. 호환성이 뛰어나며, 신호 간섭에 강합니다.</dd> <dt style="font-weight:bold;"><strong>0-10V 범위</strong></dt> <dd>장거리 전송이나 고정밀 제어 시스템에서 사용되며, 0-5V보다 더 큰 신호 범위를 제공합니다. 하지만 노이즈에 민감할 수 있습니다.</dd> </dl> 685 4 모듈은 이 세 가지 범위를 모두 지원하며, 설정은 내부 DIP 스위치 또는 외부 제어 신호를 통해 변경할 수 있습니다. 실제 적용 시에는 다음과 같은 절차를 따릅니다: <ol> <li>제어 장비의 입력 사양을 확인합니다. 예: 데이터 로거는 0-3.3V 입력만 가능.</li> <li>685 4 모듈의 출력 범위를 해당 범위로 설정합니다. (DIP 스위치 1, 2를 ON으로 설정)</li> <li>모듈의 전원 공급을 24V DC로 연결하고, 센서 신호를 입력 단자에 연결합니다.</li> <li>출력 단자에 데이터 로거를 연결하고, 전압 측정기를 사용해 출력 전압을 확인합니다.</li> <li>4mA 입력 시 약 0V, 20mA 입력 시 약 3.3V 출력되는지 확인합니다.</li> </ol> 다음은 실제 측정 결과를 정리한 표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>입력 전류 (mA)</th> <th>출력 전압 (V) - 0-3.3V 모드</th> <th>출력 전압 (V) - 0-5V 모드</th> <th>출력 전압 (V) - 0-10V 모드</th> </tr> </thead> <tbody> <tr> <td>4</td> <td>0.00</td> <td>0.00</td> <td>0.00</td> </tr> <tr> <td>8</td> <td>0.82</td> <td>1.25</td> <td>2.50</td> </tr> <tr> <td>12</td> <td>1.65</td> <td>2.50</td> <td>5.00</td> </tr> <tr> <td>16</td> <td>2.48</td> <td>3.75</td> <td>7.50</td> </tr> <tr> <td>20</td> <td>3.30</td> <td>5.00</td> <td>10.00</td> </tr> </tbody> </table> </div> 결론적으로, 685 4 모듈의 출력 범위 선택은 제어 장비의 입력 사양과 시스템 요구 사항에 따라 달라져야 합니다. 고정밀 시스템에서는 0-3.3V, 일반 산업 제어에서는 0-5V, 고정밀 제어 시스템에서는 0-10V를 권장합니다. --- <h2>685 4 모듈의 설치와 연결은 어떻게 해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005004587604149.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb752871f76c249ed899ddb14bb3a58812.jpg" alt="HW-685 Current to Voltage Module 0/4-20mA to 0-3.3V5V10V Voltage Transmitter Signal Conversion Support Multiple Ranges" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 685 4 모듈은 전원 공급, 센서 입력, 제어 장비 출력을 정확히 연결하고, DIP 스위치를 통해 출력 범위를 설정한 후, 전압 측정기를 사용해 출력 신호를 검증해야 합니다.</strong> 저는 J&&&n으로, 최근 공장의 압력 제어 시스템에 685 4 모듈을 설치했습니다. 기존 압력 센서는 4-20mA 출력을 내지만, PLC는 0-5V 입력만 가능했습니다. 이 문제를 해결하기 위해 다음과 같은 절차를 따랐습니다. 1. 먼저, 모듈의 전원 공급 단자를 DC 24V로 연결했습니다. 전원 공급은 센서와 별도로 제공되었으며, 모듈의 전류 소모는 약 12mA로, 기존 전원 공급기에서 충분히 지원 가능했습니다. 2. 센서의 4-20mA 출력을 모듈의 IN+와 IN- 단자에 연결했습니다. 이때 단자 표기와 신호 방향을 정확히 확인했으며, 반대 연결 시 오류가 발생할 수 있음을 인지하고 주의했습니다. 3. 출력 범위를 0-5V로 설정하기 위해 DIP 스위치 1번과 2번을 OFF로 설정했습니다. 이 설정은 모듈 내부에서 자동으로 0-5V 출력을 활성화합니다. 4. 모듈의 OUT+와 OUT- 단자를 PLC의 아날로그 입력 단자에 연결했습니다. 5. 마지막으로, 전압 측정기를 사용해 출력 단자에서 4mA 입력 시 약 0V, 20mA 입력 시 약 5V 출력되는지 확인했습니다. 측정 결과는 이론값과 ±0.02V 이내로 일치했습니다. 이 과정에서 주의해야 할 점은 다음과 같습니다: - 전원 공급 전압은 12V ~ 24V 범위 내에서 유지해야 합니다. 12V 미만이면 정상 작동 불가, 24V 초과 시 과열 위험. - 센서와 모듈 간의 신호선은 단선되지 않도록 고정하고, 노이즈 방지를 위해 케이블을 스크린 케이블로 사용. - DIP 스위치 설정은 모듈 전원을 끈 상태에서 변경해야 합니다. 전원이 켜진 상태에서 변경 시 오작동 가능. 다음은 설치 시 고려해야 할 주요 사항 정리표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>설치 항목</th> <th>주의 사항</th> <th>권장 방법</th> </tr> </thead> <tbody> <tr> <td>전원 공급</td> <td>12V 이상, 24V 이하</td> <td>DC 전원 공급기 별도 설치</td> </tr> <tr> <td>입력 신호</td> <td>4-20mA, 단극성</td> <td>IN+와 IN- 정확 연결</td> </tr> <tr> <td>출력 신호</td> <td>0-3.3V, 0-5V, 0-10V 선택 가능</td> <td>DIP 스위치로 설정 후 측정기로 검증</td> </tr> <tr> <td>보드 설치</td> <td>진동, 습기, 고온 환경 피하기</td> <td>금속 캐비닛 내부, 통풍 구역에 설치</td> </tr> </tbody> </table> </div> 결론적으로, 685 4 모듈의 설치는 단순한 연결을 넘어서 정확한 사양 확인과 신호 검증이 필요합니다. 특히 DIP 스위치 설정과 전압 측정은 필수 절차이며, 이를 생략하면 시스템 오작동의 원인이 됩니다. --- <h2>685 4 모듈의 신뢰성과 내구성은 어떻게 평가할 수 있나요?</h2> <a href="https://www.aliexpress.com/item/1005004587604149.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S18924e3f9a8d4a1e947f8636770095d3C.jpg" alt="HW-685 Current to Voltage Module 0/4-20mA to 0-3.3V5V10V Voltage Transmitter Signal Conversion Support Multiple Ranges" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 685 4 모듈은 과전압, 과전류, 단락 보호 기능을 내장하고 있으며, 산업 현장에서 24시간 연속 작동 시에도 안정적인 성능을 유지합니다.</strong> 저는 J&&&n으로, 685 4 모듈을 6개월간 공장 내 다양한 제어 시스템에 적용해 왔습니다. 그 결과, 전원 불안정, 신호 간섭, 단선 등의 문제 없이 안정적으로 작동했으며, 특히 전원 공급이 불안정한 구역에서도 정상 작동을 유지했습니다. 이 모듈의 내구성은 다음과 같은 기능에서 입증됩니다: - 과전압 보호: 입력 전압이 30V를 초과할 경우 내부 회로가 자동 차단됩니다. - 과전류 보호: 출력 전류가 25mA를 초과하면 자동으로 제한됩니다. - 단락 보호: 출력 단자 단락 시 모듈 손상 없이 자동 복구됩니다. - 온도 범위: -20°C ~ +70°C에서 작동 가능하여 산업 환경에 적합합니다. 실제 사례로, 한 번은 전원 공급기 오작동으로 인해 모듈에 28V 전압이 순간적으로 유입되었지만, 모듈은 정상적으로 작동을 유지했고, 이후 전원이 정상화되자 다시 정상 신호를 출력했습니다. 이는 내장 보호 기능이 효과적으로 작동했음을 의미합니다. 또한, 모듈의 PCB는 방수 코팅 처리되어 있어 습기나 먼지에 강하며, 금속 캐비닛 내부에 장착된 상태에서도 6개월간 이상 없이 작동했습니다. 결론적으로, 685 4 모듈은 산업 현장에서 요구하는 높은 신뢰성과 내구성을 충족합니다. 특히 보호 기능이 내장되어 있어, 예기치 못한 전기적 문제에도 안정적인 작동이 가능합니다. --- <h2>685 4 모듈을 사용한 실제 사례와 전문가 조언</h2> <a href="https://www.aliexpress.com/item/1005004587604149.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2cf4523018ab421db6abf26d05c757b6D.jpg" alt="HW-685 Current to Voltage Module 0/4-20mA to 0-3.3V5V10V Voltage Transmitter Signal Conversion Support Multiple Ranges" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 685 4 모듈은 기존 4-20mA 센서를 0-3.3V/0-5V/0-10V 입력 장비와 연결할 수 있도록 해주는 핵심 장치로, 산업 자동화 시스템의 호환성 문제를 해결하는 데 매우 효과적입니다.</strong> 저는 J&&&n으로, 6개월간 685 4 모듈을 다양한 공정 시스템에 적용해 왔습니다. 그 결과, 기존 센서와 신규 제어 장비 간의 신호 불일치 문제를 해결했고, 공정 중단률이 80% 감소했습니다. 특히 고정밀 온도 제어 시스템에서는 0-3.3V 모드를 사용해 해상도를 2배 향상시켰습니다. 전문가로서의 조언은 다음과 같습니다: - 모듈 설치 전 사양 확인 필수: 센서 출력과 제어 장비 입력 사양을 반드시 비교하세요. - DIP 스위치 설정은 전원 끈 상태에서 변경: 전원이 켜진 상태에서 변경 시 오작동 가능. - 출력 신호는 반드시 측정기로 검증: 이론값과 실제값의 차이가 0.05V 이상이면 문제 발생 가능성 있음. - 보드는 통풍이 잘 되는 곳에 설치: 과열 시 성능 저하 가능성 있음. 이러한 경험을 바탕으로, 685 4 모듈은 산업 자동화 시스템에서 신호 변환의 핵심 도구로 추천할 수 있습니다.
