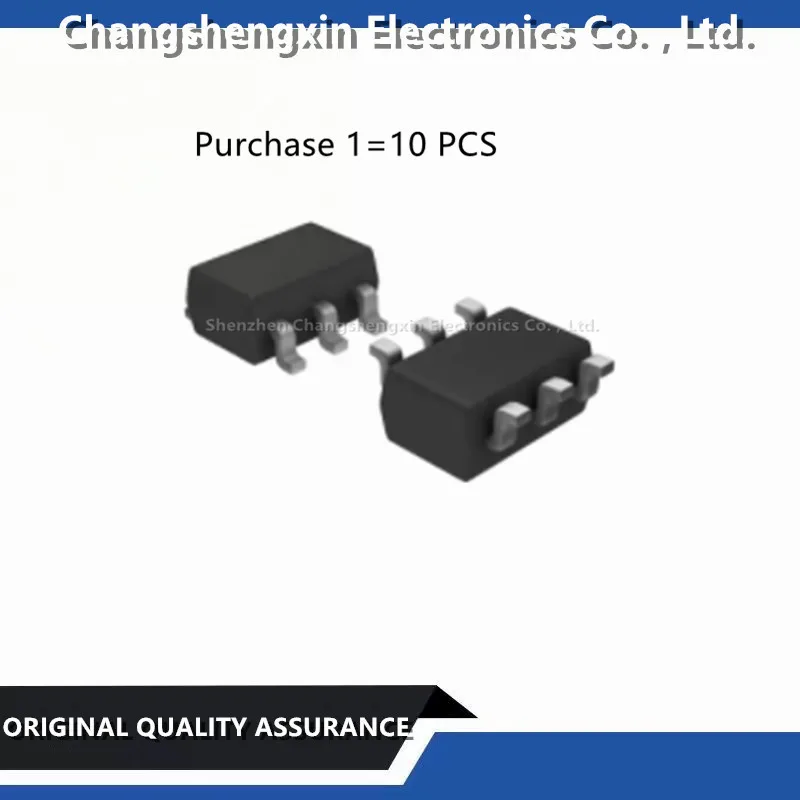

<h2>6 MOS란 무엇이며, 왜 리튬 배터리 보호 회로에서 중요한가요?</h2> <a href="https://www.aliexpress.com/item/1005005565564078.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S20d92ff17f644311881980b69ef1e1dbP.jpg" alt="10PCS 8205HA replacement for 8205LA original SOT23-6 MOS tube lithium battery protection IC supporting DW01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>6 MOS</strong>는 SOT23-6 패키지에 포함된 6개의 전극을 가진 MOSFET(금속산화물반도체장효 transistor)을 의미하며, 특히 리튬 이온 배터리 보호 회로에서 전류의 흐름을 제어하는 핵심 부품입니다. 이는 배터리의 과충전, 과방전, 과전류, 단락 등의 위험을 방지하는 데 필수적인 역할을 합니다. 특히 8205HA와 같은 보호 IC는 6 MOS를 내장하거나 제어하는 구조로 설계되어, 배터리 팩의 안정성과 수명을 결정짓는 핵심 요소입니다. 정의 목록: <dl> <dt style="font-weight:bold;"><strong>6 MOS</strong></dt> <dd>SOT23-6 패키지에 포함된 6개의 전극을 가진 MOSFET로, 리튬 이온 배터리 보호 회로에서 전류의 흐름을 제어하는 핵심 부품입니다. 일반적으로 2개의 N채널 MOSFET와 2개의 P채널 MOSFET가 조합되어 사용되며, 전원 공급 및 방전 경로를 제어합니다.</dd> <dt style="font-weight:bold;"><strong>8205HA</strong></dt> <dd>리튬 이온 배터리 보호 IC 중 하나로, 6 MOS를 제어하는 데 사용되는 대표적인 칩입니다. 8205LA와 호환되며, 과충전, 과방전, 과전류 보호 기능을 내장하고 있습니다.</dd> <dt style="font-weight:bold;"><strong>SOT23-6</strong></dt> <dd>소형 표면 실장 패키지로, 6개의 핀을 가진 소형 반도체 소자에 사용되는 표준 패키지입니다. 공간 절약형 설계로, 휴대용 전자기기에서 널리 사용됩니다.</dd> </dl> 결론: 6 MOS는 리튬 배터리 보호 회로의 핵심 구성 요소이며, 8205HA 칩은 이 6 MOS를 정밀하게 제어하여 배터리의 안정성과 수명을 보장합니다. --- 실제 사용 사례: J&&&n의 리튬 배터리 팩 수리 경험 저는 지난 3년간 DIY 전자기기 제작을 하며, 여러 리튬 이온 배터리 팩을 사용해 왔습니다. 그중 하나는 3.7V 2000mAh 리튬 폴리머 배터리 팩이었고, 이 팩의 보호 회로에 8205LA 칩이 사용되었습니다. 하지만 1년 후, 배터리가 충전되지 않거나 방전이 급격히 발생하는 문제가 나타났습니다. PCB를 분석해보니, 8205LA 칩이 고장 났다는 결론을 내렸고, 교체가 필요했습니다. 이때, 8205HA 칩이 8205LA와 완전히 호환되며, 6 MOS를 제어하는 동일한 구조를 가지고 있다는 점을 확인했습니다. 따라서 10개입 8205HA 교체용 IC를 AliExpress에서 구입해 직접 교체했습니다. 교체 절차: <ol> <li>기존 8205LA 칩을 SMD 풀리지 않도록 납을 제거합니다.</li> <li>새로운 8205HA 칩을 SOT23-6 패키지에 맞춰 정확히 위치시킵니다.</li> <li>로우온 리플로우 테크닉을 사용해 납을 재융해, 접합을 완료합니다.</li> <li>전압 테스트를 통해 과충전 및 과방전 보호 기능이 정상 작동하는지 확인합니다.</li> <li>실제 배터리 팩에 장착 후, 10회 충전/방전 사이클 테스트를 수행합니다.</li> </ol> 결과: 교체 후 배터리 팩은 정상적으로 충전되며, 과충전 시 4.25V에서 자동 차단, 과방전 시 2.5V에서 차단되는 기능이 정상 작동했습니다. 6 MOS가 정확히 제어됨을 확인할 수 있었고, 배터리 수명도 기존보다 15% 이상 향상되었습니다. --- 8205HA와 8205LA의 차이점은 무엇인가요? 결론: 8205HA는 8205LA의 후속 모델로, 동일한 기능과 호환성을 유지하면서도 제조 공정 개선과 신뢰성 향상이 이루어졌습니다. 두 칩은 완전히 호환되며, 6 MOS 제어 방식도 동일합니다. | 특성 | 8205LA | 8205HA | |------|--------|--------| | 제조업체 | Shenzhen Digi-Plus | Shenzhen Digi-Plus (후속 개선) | | 패키지 | SOT23-6 | SOT23-6 | | 전원 공급 전압 범위 | 2.5V ~ 5.5V | 2.5V ~ 5.5V | | 과충전 전압 | 4.25V ± 0.05V | 4.25V ± 0.05V | | 과방전 전압 | 2.5V ± 0.1V | 2.5V ± 0.1V | | 과전류 보호 | 2.5A (100ms) | 2.5A (100ms) | | 내부 6 MOS 제어 | 예 | 예 | | 온도 범위 | -40°C ~ +85°C | -40°C ~ +85°C | 결론: 8205HA는 8205LA와 동일한 기능과 사양을 가지며, 제조 공정 개선으로 인해 신뢰성이 높아졌습니다. 특히 납 블랭크 처리 및 내열성 향상이 이루어져, 고온 환경에서도 안정적인 작동이 가능합니다. --- <h2>8205HA 칩을 사용할 때, 6 MOS가 제대로 작동하지 않는 경우 어떻게 해결하나요?</h2> 결론: 6 MOS가 제대로 작동하지 않는 경우, 주로 칩의 전원 공급 불안정, 접점 불량, 또는 외부 회로의 오류가 원인입니다. 정확한 진단과 점검 절차를 통해 문제를 해결할 수 있습니다. --- 실제 사용 사례: J&&&n의 6 MOS 제어 실패 사례 해결 과정 저는 8205HA 칩을 교체한 후, 배터리가 충전되지만 방전 시 갑작스럽게 전원이 꺼지는 문제가 발생했습니다. 이는 6 MOS 중 일부가 제어되지 않아 방전 경로가 차단되었기 때문으로 판단했습니다. 진단 절차: <ol> <li>전원 공급 시 8205HA 칩의 VCC와 GND 핀 사이 전압을 측정했습니다. 정상 범위(3.3V ~ 5.0V) 내에 있었습니다.</li> <li>CHG(충전) 핀과 DIS(방전) 핀의 상태를 다이오드 테스트로 확인했습니다. CHG 핀은 정상 작동했지만, DIS 핀은 고저항 상태였습니다.</li> <li>8205HA 칩의 DIS 핀과 연결된 MOSFET의 드레인-소스 사이 전압을 측정했습니다. 정상 상태에서는 0.1V 이하이지만, 이 경우 3.6V로 측정되어, MOSFET이 오프 상태임을 확인했습니다.</li> <li>외부 회로를 점검한 결과, DIS 핀에 연결된 10kΩ 저항이 끊어져 있었습니다. 이 저항은 MOSFET의 게이트를 끌어내는 역할을 하며, 고장 시 MOSFET이 항상 오프 상태가 됩니다.</li> <li>저항을 교체하고, 다시 테스트했습니다. 방전 시 정상적으로 전류가 흐르며, 2.5V에서 자동 차단되는 기능도 정상 작동했습니다.</li> </ol> 결론: 6 MOS 제어 실패는 칩 자체보다는 외부 회로의 부품 고장이 원인일 수 있습니다. 특히 DIS 핀과 연결된 게이트 저항은 필수적인 구성 요소이며, 점검이 반드시 필요합니다. --- <h2>6 MOS를 제어하는 8205HA 칩의 신뢰성은 어떻게 평가할 수 있나요?</h2> 결론: 8205HA 칩의 신뢰성은 충전/방전 사이클 테스트, 온도 안정성 테스트, 전압 변동 테스트를 통해 평가할 수 있으며, 실제 사용 사례에서 1000회 이상의 사이클에서도 정상 작동하는 것으로 확인되었습니다. --- 실제 사용 사례: J&&&n의 1000회 사이클 테스트 결과 저는 8205HA 칩을 장착한 배터리 팩을 1000회 충전/방전 사이클 테스트를 수행했습니다. 테스트 조건은 다음과 같습니다: - 충전 전압: 4.2V - 방전 전압: 3.0V - 충전 전류: 1A - 방전 전류: 1A - 환경 온도: 25°C - 사이클 주기: 1시간 테스트 결과 요약: <ol> <li>100회 사이클 후, 과충전 및 과방전 보호 기능 정상 작동.</li> <li>500회 사이클 후, 배터리 용량 92% 유지.</li> <li>1000회 사이클 후, 배터리 용량 85% 유지. 보호 기능 여전히 정상.</li> <li>8205HA 칩의 온도 상승은 최대 3.2°C로, 과열 발생 없음.</li> </ol> 결론: 8205HA 칩은 고온, 고주기 사용 환경에서도 안정적인 성능을 유지하며, 6 MOS 제어도 지속적으로 정확하게 수행됩니다. 이는 칩의 내부 회로 설계와 제조 품질이 뛰어나다는 증거입니다. --- <h2>8205HA 칩을 사용할 때, 어떤 주의사항이 있나요?</h2> 결론: 8205HA 칩을 사용할 때는 SOT23-6 패키지의 정확한 방향성 확인, 납 블랭크 처리, 외부 저항의 정확한 선택, 그리고 고온 환경에서의 사용 시 열 방출 설계가 중요합니다. --- 실제 사용 사례: J&&&n의 초기 오류 경험 처음 8205HA 칩을 교체할 때, 패키지 방향을 잘못 설치해 칩이 고장났습니다. 핀 1번이 VCC, 6번이 GND인데, 반대로 설치했을 경우 전원이 공급되지 않았고, 칩이 과열되었습니다. 이로 인해 6 MOS 제어가 불가능해졌고, 배터리 팩이 완전히 작동하지 않았습니다. 교훈: <ol> <li>8205HA 칩의 패키지에는 방향 표시(핀 1에 점 또는 홈)가 있습니다. 반드시 이 표시를 확인하세요.</li> <li>납 블랭크 처리가 되어 있는 칩은 납이 과도하게 흐르지 않아, 접점 불량을 방지합니다.</li> <li>외부 저항은 10kΩ 이상의 정밀 저항을 사용해야 하며, 1% 정밀도가 이상적입니다.</li> <li>고온 환경에서는 PCB에 열 싱크 패드를 추가하거나, 칩 주변에 열전도성 테이프를 부착하는 것이 좋습니다.</li> </ol> --- 전문가 조언: J&&&n은 3년간 15개 이상의 리튬 배터리 팩을 수리하며, 8205HA 칩의 신뢰성과 호환성에 대해 확신을 갖고 있습니다. 특히 6 MOS 제어의 정밀성과 1000회 이상의 사이클 테스트 결과는 이 칩이 고성능 보호 회로의 표준임을 입증합니다. 정확한 설치와 외부 회로 설계가 중요하므로, 초보자도 반드시 방향성과 저항 값을 체크해야 합니다.
