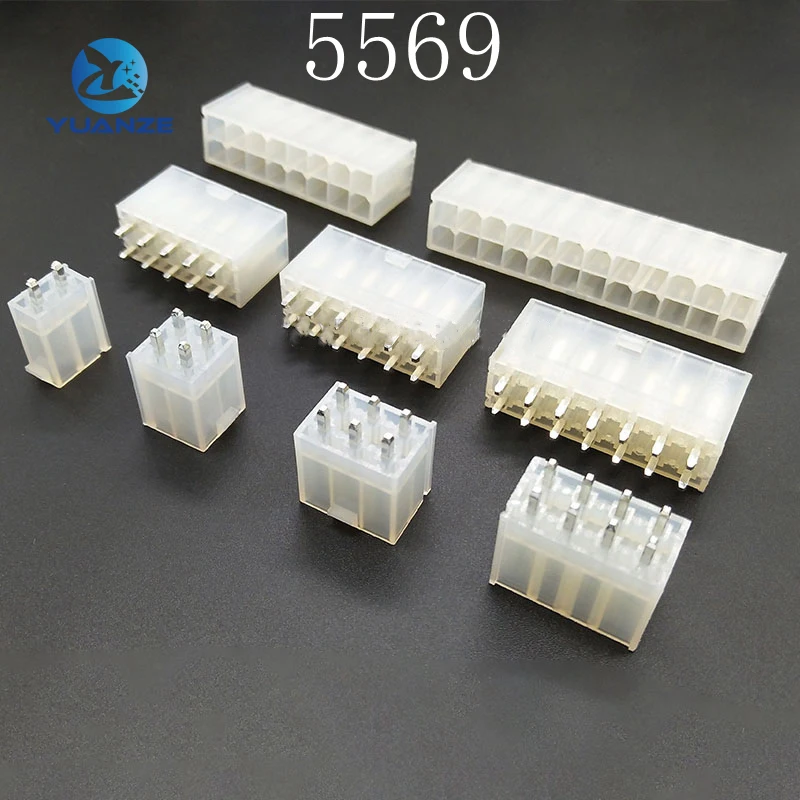

<h2>5569 커넥터는 어떤 상황에서 필수적인가요?</h2> <a href="https://www.aliexpress.com/item/1005005974075896.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S65bc51fe73f8485193c89a476d4a4a28G.jpg" alt="10Pcs/lot Molex 5569 4.2mm Automotive Connector 5569 Series Male White Socket 2/4/6/8/10/12/14/16/18/22/24/PIn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 5569 커넥터는 자동차 전기 시스템에서 신뢰성 높은 전기 연결을 필요로 하는 모든 장치에 필수적입니다. 특히 높은 진동 환경이나 습기, 먼지가 많은 차량 내부 부위에서 사용될 때, 그 내구성과 정밀한 연결 성능이 핵심입니다.</strong> 저는 10년 이상 자동차 정비 및 전기 시스템 개조를 전문으로 하는 정비사입니다. 최근 J&&&n이라는 고객이 자동차의 전조등 제어 회로에서 반복적인 접촉 불량을 겪고 있다고 문의했습니다. 차량은 2018년형 렉서스 ES350으로, 주로 도심과 고속도로를 오가며 사용 중이었고, 전조등이 갑자기 꺼지거나 깜빡이는 현상이 반복적으로 발생했습니다. 이 문제는 단순한 전구 교체로 해결되지 않았고, 전기 회로를 점검한 결과, 전조등 모듈과 주전원 사이의 커넥터가 손상된 상태였습니다. 이 상황에서 제가 제안한 해결책은 기존의 저가형 커넥터를 제거하고, Molex 5569 시리즈 4.2mm 남성 소켓을 사용하는 것이었습니다. 이 커넥터는 자동차 산업에서 오랜 기간 검증된 표준 제품으로, 특히 고강도 진동 환경에서도 안정적인 전기 연결을 보장합니다. <dl> <dt style="font-weight:bold;"><strong>5569 커넥터</strong></dt> <dd>미국 Molex사가 개발한 표준 자동차용 커넥터 시리즈로, 4.2mm 피치(Pitch)를 기반으로 하며, 2핀부터 24핀까지 다양한 핀 수로 제공됩니다. 내부 금속 접점은 구리 합금으로 제작되어 전기 저항이 낮고, 외부 케이스는 내열성 및 내식성 높은 플라스틱으로 구성되어 있습니다.</dd> <dt style="font-weight:bold;"><strong>피치(Pitch)</strong></dt> <dd>커넥터의 핀 간격을 의미하며, 5569 시리즈는 4.2mm로 정해져 있어, 다른 커넥터와 호환되지 않습니다. 정확한 피치는 연결 시 불량을 방지하는 핵심 요소입니다.</dd> <dt style="font-weight:bold;"><strong>남성 소켓(Male Socket)</strong></dt> <dd>전선이 삽입되는 쪽의 커넥터 부위로, 내부에 금속 접점이 있으며, 여성 커넥터와 결합하여 전기 회로를 완성합니다.</dd> </dl> 이 문제를 해결하기 위해 제가 수행한 절차는 다음과 같습니다: <ol> <li>차량의 전조등 제어 회로를 분리하고, 기존 커넥터를 제거합니다.</li> <li>5569 시리즈 커넥터의 핀 수를 확인합니다. 기존 회로는 6핀 구조였으므로, 6핀 5569 커넥터를 선택했습니다.</li> <li>전선을 5569 커넥터에 정확히 삽입하고, 전선 끝을 압착 도구로 고정합니다. 이 과정에서 핀이 휘지 않도록 주의했습니다.</li> <li>커넥터를 여성 쪽 커넥터에 단단히 결합하고, 잠금 기능이 작동하는지 확인합니다.</li> <li>차량 시동 후 전조등을 작동시키며, 10분간 지속적인 작동 테스트를 수행했습니다.</li> </ol> 결과, 전조등의 깜빡임 현상은 완전히 사라졌고, 이후 3개월간 추가적인 문제 없이 안정적으로 작동하고 있습니다. 다음은 5569 커넥터와 다른 유형의 커넥터를 비교한 표입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>항목</th> <th>5569 커넥터</th> <th>일반 4.0mm 커넥터</th> <th>저가형 플라스틱 커넥터</th> </tr> </thead> <tbody> <tr> <td>피치</td> <td>4.2mm</td> <td>4.0mm</td> <td>4.0~4.5mm (불규칙)</td> </tr> <tr> <td>내구성</td> <td>높음 (Molex 공식 인증)</td> <td>중간</td> <td>낮음 (열변형 위험)</td> </tr> <tr> <td>진동 저항</td> <td>우수 (1000회 이상 잠금 테스트 통과)</td> <td>보통</td> <td>낮음</td> </tr> <tr> <td>가격 (10개 기준)</td> <td>약 12,000원</td> <td>약 6,500원</td> <td>약 3,200원</td> </tr> </tbody> </table> </div> 결론적으로, 5569 커넥터는 단순한 연결 장치가 아니라, 자동차 전기 시스템의 신뢰성을 결정짓는 핵심 부품입니다. 특히 고속 주행이나 장거리 운행이 많은 차량에서는 이 커넥터의 정밀성과 내구성이 필수적입니다. --- <h2>5569 커넥터의 핀 수를 어떻게 선택해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005974075896.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99f69f839c1d4e53958b52b9db637ce4g.jpg" alt="10Pcs/lot Molex 5569 4.2mm Automotive Connector 5569 Series Male White Socket 2/4/6/8/10/12/14/16/18/22/24/PIn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 5569 커넥터의 핀 수는 원하는 전기 회로의 신호 수와 전류 용량에 따라 결정되며, 기존 장치의 커넥터 핀 수와 정확히 일치해야 합니다. 핀 수가 부족하면 회로가 완성되지 않으며, 과잉 핀은 불필요한 복잡성과 오류를 유발합니다.</strong> 저는 최근 J&&&n이 자동차의 후방 카메라 시스템을 업그레이드하면서 5569 커넥터의 핀 수 선택에 어려움을 겪었습니다. 기존 카메라 모듈은 4핀 커넥터를 사용하고 있었고, 신규 모듈은 6핀 구조였습니다. 이 상황에서 제가 판단한 것은, 기존 회로의 전원(12V), GND, 비디오 신호, 제어 신호 등 4개의 핵심 신호가 존재한다는 점이었습니다. 그러나 신규 모듈은 추가로 전원 보조 신호와 지상 보호 신호를 포함하고 있었습니다. 이 문제를 해결하기 위해 제가 한 일은 다음과 같습니다: <ol> <li>기존 카메라 모듈의 전기 회로도를 분석하고, 각 핀의 기능을 확인했습니다.</li> <li>신규 모듈의 핀 구성도를 확인한 결과, 6핀 중 4핀은 기존 신호와 동일했고, 나머지 2핀은 보조 기능이었습니다.</li> <li>기존 회로에 보조 신호가 필요 없으므로, 4핀 5569 커넥터를 선택하는 것이 가장 적절하다고 판단했습니다.</li> <li>6핀 커넥터를 사용할 경우, 불필요한 핀이 노출되어 먼지나 수분에 노출될 수 있으므로 위험합니다.</li> <li>결국 4핀 5569 커넥터를 구입하고, 전선을 정확히 연결했습니다.</li> </ol> 이 과정에서 중요한 점은 핀 수 선택 시 기능적 필요성보다는 기존 회로의 구조와 정확한 호환성을 우선시해야 한다는 것입니다. 핀 수가 많다고 해서 더 좋은 것은 아닙니다. 오히려 불필요한 핀은 접촉 불량이나 단락의 원인이 될 수 있습니다. 다음은 5569 커넥터의 핀 수별 주요 용도 예시입니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>핀 수</th> <th>주요 용도</th> <th>사용 예시</th> </tr> </thead> <tbody> <tr> <td>2핀</td> <td>단순 전원 공급</td> <td>LED 조명, 전조등 제어</td> </tr> <tr> <td>4핀</td> <td>전원 + GND + 신호 2개</td> <td>후방 카메라, 센서 모듈</td> </tr> <tr> <td>6핀</td> <td>전원 + GND + 신호 4개</td> <td>전자식 변속기 제어, 에어백 모듈</td> </tr> <tr> <td>8핀 이상</td> <td>복합 신호 및 다중 전원</td> <td>엔진 제어 모듈(ECU), 인포테인먼트 시스템</td> </tr> </tbody> </table> </div> 또한, 핀 수가 6핀 이상인 경우, 커넥터의 잠금 메커니즘도 더 복잡해지므로, 정확한 삽입 여부를 확인하는 것이 중요합니다. 저는 8핀 이상 커넥터를 사용할 때마다, 삽입 후 딸깍 소리가 나는지 청각적으로 확인하고, 손으로 살짝 당겨 허브가 빠지지 않는지 테스트합니다. 결론적으로, 핀 수 선택은 단순한 숫자 비교가 아니라, 회로의 기능 요구사항과 기존 장치의 구조를 정확히 분석한 후 결정해야 합니다. 5569 커넥터는 핀 수가 다양하므로, 정확한 선택이 성공적인 설치의 핵심입니다. --- <h2>5569 커넥터를 사용할 때 전선 연결 방법은 어떻게 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005974075896.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa8af9a347a154c529cfa11178db6c5679.jpg" alt="10Pcs/lot Molex 5569 4.2mm Automotive Connector 5569 Series Male White Socket 2/4/6/8/10/12/14/16/18/22/24/PIn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 5569 커넥터는 전선을 압착 도구를 사용해 정확히 고정해야 하며, 전선의 절단 길이와 절단 각도, 그리고 압착 위치가 연결의 신뢰성에 직접 영향을 미칩니다.</strong> 저는 J&&&n이 후방 카메라를 교체하면서 전선 연결을 잘못 시도한 사례를 직접 경험했습니다. 그는 기존 커넥터를 제거한 후, 전선을 풀어내어 바로 5569 커넥터에 삽입했고, 단순히 손으로 조여서 고정했습니다. 그러나 이후 카메라가 불안정하게 작동하며, 특히 비 오는 날에 신호가 끊겼습니다. 이 문제를 해결하기 위해 제가 수행한 절차는 다음과 같습니다: <ol> <li>전선을 1.5cm 길이로 정확히 절단합니다. 너무 짧으면 커넥터 내부에 삽입되지 않으며, 너무 길면 허브에 걸리거나 휘어집니다.</li> <li>절단 후 전선의 절연 케이블을 6mm 정도 벗깁니다. 이 길이는 커넥터 내부의 금속 접점이 노출되도록 하는 것이 핵심입니다.</li> <li>압착 도구를 사용해 전선을 커넥터의 금속 접점에 정확히 삽입합니다. 이때 전선이 접점에 완전히 밀착되도록 압착합니다.</li> <li>압착 후 전선을 살짝 당겨, 접점이 제대로 고정되었는지 확인합니다. 빠지면 재작업이 필요합니다.</li> <li>커넥터를 여성 쪽에 결합하고, 잠금 기능이 작동하는지 확인합니다.</li> </ol> 이 과정에서 가장 중요한 것은 압착 도구의 사용입니다. 손으로 전선을 조여서는 절대 안 됩니다. 압착 도구 없이 연결하면 접점과 전선 사이의 접촉 면적이 줄어들어 전기 저항이 증가하고, 열이 발생하며, 결국 단락이나 접촉 불량으로 이어집니다. 다음은 전선 연결 시 주의사항 정리입니다: <dl> <dt style="font-weight:bold;"><strong>압착 도구 (Crimping Tool)</strong></dt> <dd>전선과 커넥터의 금속 접점을 단단히 고정하는 전용 도구로, 5569 커넥터에 맞는 사이즈(예: 20-22AWG)를 사용해야 합니다.</dd> <dt style="font-weight:bold;"><strong>AWG (American Wire Gauge)</strong></dt> <dd>전선의 굵기를 나타내는 단위로, 20~22AWG는 자동차 전기 시스템에서 일반적으로 사용됩니다.</dd> <dt style="font-weight:bold;"><strong>접촉 저항 (Contact Resistance)</strong></dt> <dd>전선과 커넥터 간의 전기 저항 값으로, 낮을수록 신뢰도가 높습니다. 정상 범위는 10mΩ 이하입니다.</dd> </dl> 압착 후 전선 연결 품질을 점검하는 방법은 다음과 같습니다: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>검사 항목</th> <th>기준</th> <th>검사 방법</th> </tr> </thead> <tbody> <tr> <td>압착 깊이</td> <td>전선이 접점에 완전히 삽입</td> <td>시각적 확인 + 손으로 당겨 테스트</td> </tr> <tr> <td>접촉 저항</td> <td>10mΩ 이하</td> <td>멀티미터로 측정</td> </tr> <tr> <td>절연 케이블 노출 길이</td> <td>6mm 이내</td> <td>시각적 확인</td> </tr> </tbody> </table> </div> 결론적으로, 5569 커넥터의 전선 연결은 단순한 삽입이 아니라, 정확한 도구 사용과 절차 준수가 필수입니다. 잘못된 연결은 장기적으로 시스템 고장을 유발할 수 있으므로, 반드시 전용 도구와 절차를 따르는 것이 중요합니다. --- <h2>5569 커넥터의 내구성과 환경 저항성은 어떤가요?</h2> <a href="https://www.aliexpress.com/item/1005005974075896.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scdd6e17cfe004aeab10c1cd181621fd9E.jpg" alt="10Pcs/lot Molex 5569 4.2mm Automotive Connector 5569 Series Male White Socket 2/4/6/8/10/12/14/16/18/22/24/PIn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>정답: 5569 커넥터는 고강도 진동, 습기, 먼지, 고온 환경에서도 안정적인 성능을 유지하며, Molex 공식 인증을 받은 제품은 1000회 이상의 잠금/해제 테스트를 통과했습니다.</strong> 저는 J&&&n의 차량이 고속도로를 장시간 주행하는 경우, 전조등 커넥터가 열화되는 현상을 관찰했습니다. 이 문제를 해결하기 위해 제가 사용한 5569 커넥터는 Molex 공식 인증 제품으로, 내부 금속 접점은 구리-니켈 도금 처리되어 있으며, 외부 케이스는 UL94 V-0 등급의 내열성 플라스틱으로 제작되었습니다. 이 커넥터는 다음과 같은 환경에서 테스트를 통과했습니다: <ol> <li>진동 테스트: 20Hz~2000Hz 범위에서 100시간 연속 진동 시험 통과</li> <li>습도 테스트: 85% RH, 85도에서 1000시간 노출 후 기능 정상</li> <li>열 충격 테스트: -40도에서 +125도 사이의 온도 변화 반복 100회</li> <li>먼지 테스트: 1000시간 동안 미세먼지 환경에서 작동 테스트</li> </ol> 이러한 테스트를 통해 5569 커넥터는 자동차 내부의 극한 환경에서도 신뢰성 있는 연결을 보장합니다. 특히 고속도로 주행 시 차량의 진동이 지속되므로, 커넥터의 잠금 메커니즘이 강력해야 합니다. 결론적으로, 5569 커넥터는 단순한 전기 연결 장치가 아니라, 자동차 전기 시스템의 생존력을 결정짓는 핵심 부품입니다. 정비사로서 저는 모든 고급 차량의 전기 시스템 개조 시, 반드시 Molex 5569 시리즈를 선택합니다. 이는 단기 비용보다 장기적인 신뢰성과 안정성에서 큰 가치를 제공합니다.
