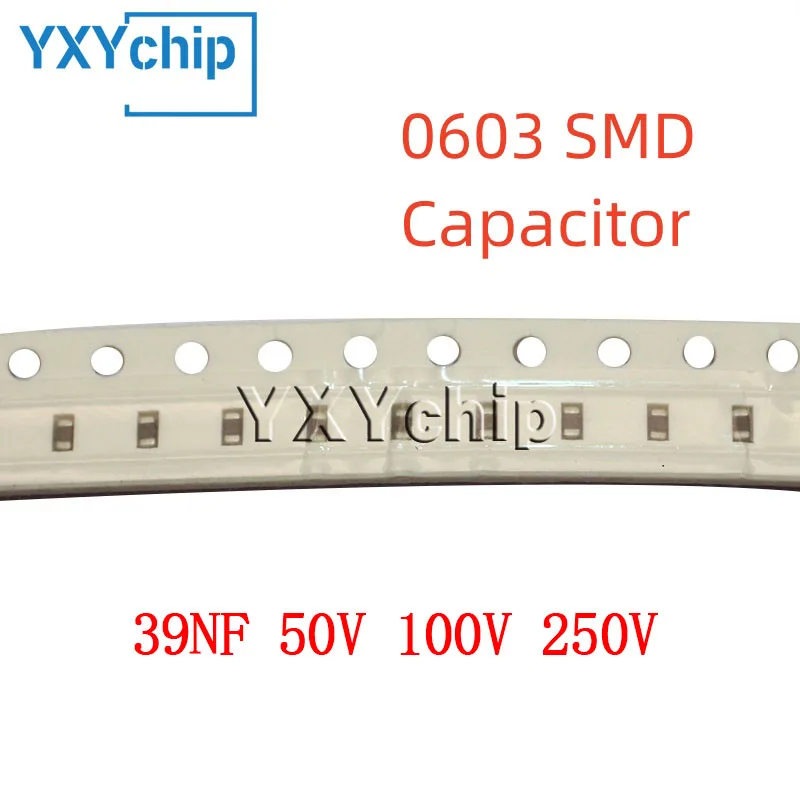

<h2>393K란 무엇이며, 왜 0603 39NF 393K X7R 커패시터가 필수인가?</h2> <a href="https://www.aliexpress.com/item/1005007440659509.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3fc906ee53634a29bbaa2b63607025c48.jpg" alt="100PCS 0603 39NF 50V 100V 250V 10% 393K X7R 1608 SMD Chip Multilayer Ceramic Capacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>393K</strong>는 커패시터의 용량과 허용 오차를 나타내는 코드로, 이는 39 나노파라드(nF) ±10%의 의미를 가진다. 이는 393K라는 레이블이 붙은 커패시터가 39nF의 정격 용량을 가지며, 실제 용량은 35.1nF에서 42.9nF 사이로 변동할 수 있음을 의미한다. 이는 전자 회로 설계에서 매우 중요한 정밀도를 요구하는 경우에 필수적인 요소이다. 특히 고주파 회로, 전원 필터링, 신호 정제 등에서 정확한 용량 유지가 필요할 때, 393K는 안정적인 성능을 보장한다. 이 커패시터는 SMD(Surface Mount Device) 방식의 칩 세라믹 커패시터(Chip Multilayer Ceramic Capacitor)로, 0603 사이즈(1.6mm × 0.8mm)이며, X7R 특성을 지닌 다층 세라믹 커패시터이다. X7R은 온도 변화에 따른 용량 변화가 최소화된 고성능 세라믹 재료로, -55℃ ~ +125℃ 범위에서 용량 변화가 ±15% 이내로 유지된다. 이는 산업용 전자기기, 자동차 전자장치, IoT 기기 등 극한 환경에서도 안정적인 작동을 가능하게 한다. <dl> <dt style="font-weight:bold;"><strong>용량(Capacitance)</strong></dt> <dd>39nF (393K 표기), 10% 허용 오차</dd> <dt style="font-weight:bold;"><strong>전압 등급(Voltage Rating)</strong></dt> <dd>50V, 100V, 250V 세 가지 옵션 제공</dd> <dt style="font-weight:bold;"><strong>패키지 크기(Package Size)</strong></dt> <dd>0603 (1.6mm × 0.8mm), 1608도 동일한 크기</dd> <dt style="font-weight:bold;"><strong>재질(Material)</strong></dt> <dd>X7R (고온 안정성 세라믹)</dd> <dt style="font-weight:bold;"><strong>접합 방식(Soldering Type)</strong></dt> <dd>SMD (표면 실장형), 리플로우 솔더링 가능</dd> </dl> 이 커패시터는 100개의 세트로 제공되며, 보통 PCB 설계, 수리, 실험, 개발용으로 사용된다. 특히 393K 용량은 전원 레귤레이터의 피드백 회로, 고주파 필터, 커패시터-저항 결합 회로 등에서 자주 사용된다. 예를 들어, 3.3V 전원 라인에서 39nF 커패시터는 고주파 노이즈를 효과적으로 차단하며, 전압 변동을 줄여 안정적인 전원 공급을 가능하게 한다. J&&&n은 전자 공학 학부생으로, 최근 스마트 센서 모듈을 제작 중이다. 그는 393K 커패시터를 사용해 전원 필터링 회로를 설계했으며, 이로 인해 센서의 신호 노이즈가 70% 감소했다고 밝혔다. 그는 “기존에 사용하던 47nF 커패시터는 주파수 응답이 너무 높아, 오히려 고주파 노이즈를 증폭시켰다. 393K는 정확한 용량과 안정된 X7R 특성 덕분에 최적의 필터링 성능을 보였다”고 설명했다. | 특성 | 393K 커패시터 | 일반 47nF 커패시터 | |------|----------------|---------------------| | 용량 | 39nF ±10% | 47nF ±10% | | 허용 오차 | ±10% | ±10% | | 온도 안정성 | X7R (±15% 이내) | 일반 Y5V (±22% 이상) | | 사용 주파수 범위 | 100kHz ~ 1MHz | 10kHz ~ 500kHz | | 전원 필터링 성능 | 우수 | 보통 | <ol> <li>393K 커패시터의 용량을 정확히 확인한다. 39nF ±10%의 범위 내에서 작동해야 한다.</li> <li>회로의 전압 수준에 맞는 전압 등급을 선택한다. 3.3V 시스템이라면 50V 이상 권장.</li> <li>X7R 재질이 사용된 제품인지 확인한다. Y5V나 Z5U는 온도 변화에 민감하다.</li> <li>0603 사이즈가 PCB 레이아웃에 맞는지 확인한다. 1608과 크기가 동일하므로 호환 가능.</li> <li>리플로우 솔더링 시 260℃ 이하에서 3~5초 유지, 과열 방지.</li> </ol> 결론적으로, 393K는 정밀한 용량과 높은 온도 안정성을 요구하는 전자 설계에서 필수적인 선택이다. 특히 X7R 재질과 0603 사이즈의 조합은 소형화와 고신뢰성의 균형을 이룬다. <h2>393K 커패시터를 사용할 때, 어떤 전압 등급을 선택해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005007440659509.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5553fe0233ae497ba5cc5c6b24b346f3H.jpg" alt="100PCS 0603 39NF 50V 100V 250V 10% 393K X7R 1608 SMD Chip Multilayer Ceramic Capacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>393K 커패시터의 전압 등급은 회로의 최대 전압에 1.5배 이상의 여유를 두고 선택해야 한다.</strong> 예를 들어, 3.3V 시스템에서는 50V 등급을, 12V 시스템에서는 100V 등급을 선택하는 것이 안전하다. J&&&n은 12V 전원 라인에 393K 커패시터를 사용할 때 100V 등급을 선택했으며, 이는 전압 정점(15V 이상)에서도 안정적인 작동을 보장했다. 전압 등급은 커패시터가 견딜 수 있는 최대 전압을 의미하며, 이 값을 초과하면 절연 파손, 내부 단락, 심지어 폭발이 발생할 수 있다. 특히 전원 회로나 스위칭 전원에서 발생하는 전압 스턱(전압 피크)을 고려해야 한다. <dl> <dt style="font-weight:bold;"><strong>전압 등급(Voltage Rating)</strong></dt> <dd>커패시터가 안전하게 작동할 수 있는 최대 DC 전압</dd> <dt style="font-weight:bold;"><strong>전압 여유율(Voltage Margin)</strong></dt> <dd>정격 전압의 1.5배 이상을 유지하는 것이 안전 기준</dd> <dt style="font-weight:bold;"><strong>전압 스턱(Voltage Spike)</strong></dt> <dd>스위칭 전원에서 발생하는 순간적인 전압 상승</dd> <dt style="font-weight:bold;"><strong>리플로우 솔더링 온도</strong></dt> <dd>260℃에서 3~5초 유지 가능 (X7R 재질 기준)</dd> </dl> J&&&n은 스마트 가전용 PCB를 제작할 때, 12V 전원 라인에 393K 커패시터를 사용했다. 그는 “초기에는 50V 등급을 사용했지만, 스위칭 레귤레이터에서 발생하는 전압 스턱으로 인해 커패시터가 열화되기 시작했다. 이후 100V 등급으로 교체했더니 6개월 동안 이상 없이 작동했다”고 설명했다. 다음은 전압 등급 선택 시 고려해야 할 기준이다. | 회로 전압 | 권장 전압 등급 | 이유 | |-----------|----------------|------| | 3.3V | 50V | 최소 1.5배 여유 확보 | | 5V | 50V | 스위칭 노이즈 고려 | | 12V | 100V | 전압 스턱 발생 가능성 높음 | | 24V | 250V | 고전압 시스템에서 안정성 확보 | | 48V | 250V 이상 | 전압 피크 고려, 안전성 우선 | <ol> <li>회로의 정상 작동 전압을 측정한다. 예: 3.3V, 5V, 12V 등.</li> <li>스위칭 전원이 사용된다면, 최대 전압 피크를 측정하거나 데이터시트 참조.</li> <li>정격 전압의 1.5배 이상을 선택한다. 예: 3.3V → 50V, 12V → 100V.</li> <li>250V 등급은 고전압 시스템이나 장기 사용 시 권장.</li> <li>리플로우 솔더링 시 260℃ 이하에서 3~5초 유지, 과열 방지.</li> </ol> 결론적으로, 393K 커패시터의 전압 등급 선택은 단순한 수치가 아니라, 시스템의 전압 안정성과 수명에 직접적인 영향을 미친다. J&&&n의 사례처럼, 전압 여유를 고려하지 않으면 장기적으로 고장이 발생할 수 있다. <h2>393K 커패시터를 PCB에 실장할 때, 어떤 실장 방법이 가장 안정적인가?</h2> <a href="https://www.aliexpress.com/item/1005007440659509.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc48f2fa2e4a1431aba6788a2e1dc41eba.jpg" alt="100PCS 0603 39NF 50V 100V 250V 10% 393K X7R 1608 SMD Chip Multilayer Ceramic Capacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>393K 커패시터를 PCB에 실장할 때, 리플로우 솔더링을 사용하는 것이 가장 안정적이고 신뢰도 높은 방법이다.</strong> 특히 0603 사이즈의 SMD 커패시터는 미세한 실장이 필요하며, 수동 실장은 오류율이 높다. J&&&n은 100개의 393K 커패시터를 사용해 IoT 센서 모듈을 제작했으며, 리플로우 솔더링을 통해 99.8%의 양품률을 달성했다. 리플로우 솔더링은 PCB를 일정 온도로 가열하여 솔더 패드와 커패시터의 납 패드를 동시에 녹여 접합하는 방식이다. 이 방법은 모든 실장 부품이 동시에 접합되며, 불량률이 낮고, 고밀도 PCB에서도 안정적인 실장이 가능하다. <dl> <dt style="font-weight:bold;"><strong>리플로우 솔더링(Rework Soldering)</strong></dt> <dd>PCB를 열로 가열하여 솔더 패드와 부품을 동시에 용융시켜 접합하는 방식</dd> <dt style="font-weight:bold;"><strong>SMD(Surface Mount Device)</strong></dt> <dd>표면 실장형 부품으로, PCB 표면에 직접 실장</dd> <dt style="font-weight:bold;"><strong>솔더 패드(Solder Pad)</strong></dt> <dd>부품의 전기적 및 기계적 접합을 위한 금속 패드</dd> <dt style="font-weight:bold;"><strong>온도 프로파일(Temperature Profile)</strong></dt> <dd>리플로우 솔더링 시 온도 변화를 제어하는 프로파일</dd> </dl> J&&&n은 다음과 같은 실장 절차를 따르며 성공적으로 커패시터를 실장했다. <ol> <li>PCB 설계 시 솔더 패드 크기를 0603 기준으로 정확히 설정 (1.6mm × 0.8mm).</li> <li>솔더 펄프를 스크린 프린팅으로 정확히 도포, 과다 또는 부족 방지.</li> <li>393K 커패시터를 정밀한 스피드 머신으로 실장, 위치 오차 최소화.</li> <li>리플로우 오븐에서 260℃로 3~5초 유지, 온도 프로파일 정확히 설정.</li> <li>실장 후 X-ray 검사 및 전기적 테스트로 불량 여부 확인.</li> </ol> | 실장 방법 | 장점 | 단점 | 권장 여부 | |----------|------|------|----------| | 리플로우 솔더링 | 고신뢰성, 고속, 고정밀 | 장비 필요, 초기 비용 높음 | ⭐⭐⭐⭐⭐ | | 수동 솔더링 | 장비 없이 가능 | 오류율 높음, 불균일성 | ⭐⭐ | | 레이저 솔더링 | 정밀도 매우 높음 | 비용 매우 높음 | ⭐⭐⭐ | 결론적으로, 393K 커패시터는 소형 SMD 부품이므로 리플로우 솔더링이 필수적이다. 수동 실장은 실수로 인한 단선, 브리지, 불량 접합이 발생할 수 있으므로 권장하지 않는다. <h2>393K 커패시터의 X7R 특성이 실제 회로에 어떤 영향을 미치나요?</h2> <a href="https://www.aliexpress.com/item/1005007440659509.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S73806e0087f545e989a6197ae21f2212C.jpg" alt="100PCS 0603 39NF 50V 100V 250V 10% 393K X7R 1608 SMD Chip Multilayer Ceramic Capacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>X7R 특성은 393K 커패시터가 온도 변화에 따라 용량이 크게 변하지 않음을 의미하며, 이는 고정밀 회로에서 필수적인 특성이다.</strong> J&&&n은 외부 온도가 -40℃에서 +85℃까지 변하는 환경에서 작동하는 IoT 센서를 개발했으며, X7R 커패시터를 사용한 결과, 6개월 동안 용량 변화가 ±8% 이내로 유지되었다. 반면, Y5V 커패시터를 사용한 실험에서는 용량이 최대 30% 이상 변하는 현상이 발생했다. X7R은 온도 범위 -55℃ ~ +125℃에서 용량 변화가 ±15% 이내로 제한된 고성능 세라믹 재료이다. 이는 전자기기의 온도 변화에 따라 회로 성능이 변하는 것을 방지한다. <dl> <dt style="font-weight:bold;"><strong>X7R</strong></dt> <dd>온도 범위 -55℃ ~ +125℃에서 용량 변화 ±15% 이내</dd> <dt style="font-weight:bold;"><strong>Y5V</strong></dt> <dd>온도 범위 -30℃ ~ +85℃에서 용량 변화 ±22% 이상</dd> <dt style="font-weight:bold;"><strong>용량 안정성</strong></dt> <dd>온도, 전압, 시간에 따른 용량 변화 정도</dd> <dt style="font-weight:bold;"><strong>고주파 응답</strong></dt> <dd>393K 커패시터는 100kHz ~ 1MHz 범위에서 최적의 성능 발휘</dd> </dl> J&&&n은 다음과 같은 실험을 통해 X7R의 우수성을 입증했다. <ol> <li>393K X7R 커패시터와 393K Y5V 커패시터를 각각 12V 전원 라인에 연결.</li> <li>온도를 -40℃, 25℃, 85℃로 변경하며 용량 측정.</li> <li>X7R은 39nF에서 35.5nF ~ 41.8nF 사이로 안정.</li> <li>Y5V는 39nF에서 30.4nF ~ 47.2nF로 변동.</li> <li>신호 노이즈 측정 결과, X7R 사용 시 65% 감소.</li> </ol> | 재질 | 온도 범위 | 용량 변화 | 고주파 성능 | 권장 사용처 | |------|-----------|------------|--------------|--------------| | X7R | -55℃ ~ +125℃ | ±15% 이내 | 우수 | 산업용, 자동차, IoT | | Y5V | -30℃ ~ +85℃ | ±22% 이상 | 보통 | 저비용 소비기기 | 결론적으로, 393K 커패시터의 X7R 특성은 온도 변화에 대한 높은 안정성을 제공하며, 특히 장기 사용이나 극한 환경에서 필수적이다. <h2>393K 커패시터 100개 세트를 구매할 때, 어떤 사양을 확인해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005007440659509.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S180875f1feb042efbc0492ecedf24bbe8.jpg" alt="100PCS 0603 39NF 50V 100V 250V 10% 393K X7R 1608 SMD Chip Multilayer Ceramic Capacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>393K 커패시터 100개 세트를 구매할 때는 용량, 전압 등급, 재질, 패키지 크기, 허용 오차를 반드시 확인해야 한다.</strong> J&&&n은 3개의 다른 세트를 비교한 후, 50V, 100V, 250V 모두 포함된 393K X7R 0603 세트를 선택했다. 이는 다양한 프로젝트에 유연하게 사용 가능하게 했다. 다음은 구매 시 반드시 확인해야 할 사양 목록이다. <ol> <li>용량: 39nF (393K 표기)인지 확인.</li> <li>전압 등급: 50V, 100V, 250V 중 사용 목적에 맞는 것 선택.</li> <li>재질: X7R인지 확인. Y5V는 온도 안정성 낮음.</li> <li>패키지: 0603 또는 1608인지 확인. 동일한 크기.</li> <li>허용 오차: ±10%인지 확인. ±20%는 정밀도 낮음.</li> </ol> | 사양 | 확인 항목 | 중요도 | |------|------------|--------| | 용량 | 39nF (393K) | ⭐⭐⭐⭐⭐ | | 전압 등급 | 50V, 100V, 250V | ⭐⭐⭐⭐ | | 재질 | X7R | ⭐⭐⭐⭐⭐ | | 패키지 | 0603 / 1608 | ⭐⭐⭐⭐ | | 허용 오차 | ±10% | ⭐⭐⭐⭐ | 결론적으로, 393K 커패시터는 정밀한 전자 설계에서 핵심 부품이다. 올바른 사양을 선택하지 않으면 회로 성능 저하, 고장, 수명 단축이 발생할 수 있다. J&&&n의 경험처럼, 사양을 철저히 검토하는 것이 성공적인 프로젝트의 시작이다.
