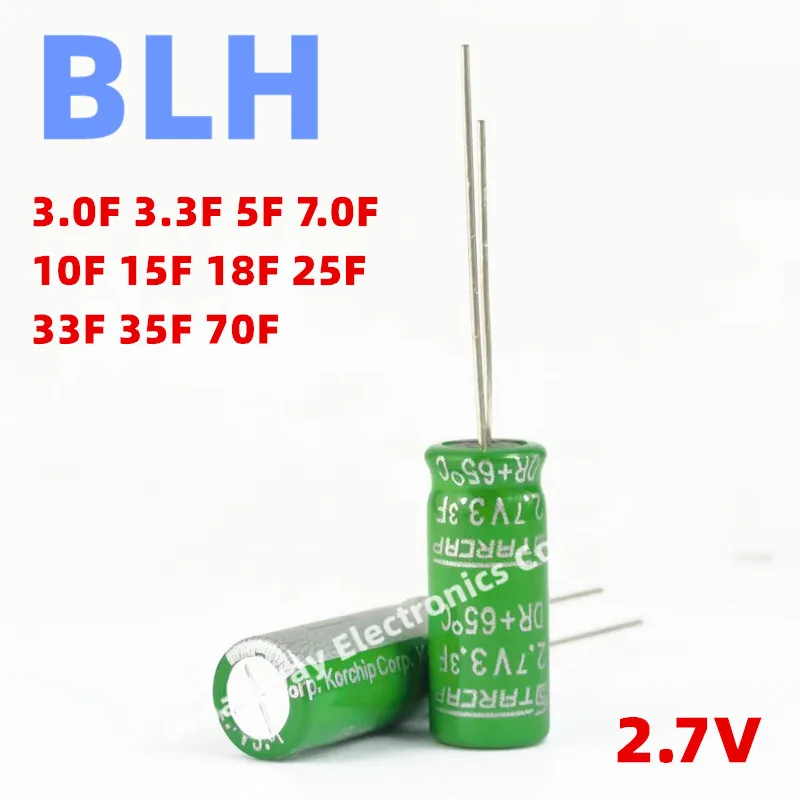

<h2>2.7V 초전도 커패시터를 선택해야 하는 이유는 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005541530610.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbb8419f3921a4c6ab0f83ab59156d8f39.jpg" alt="2PCS Farad Capacitor 2.7V 3F 3.0F 3.3F 5F 7F 7.0F 10F 15F 18F 25F 33F 35F 70F supercapacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <p>2.7V는 초전도 커패시터(슈퍼커패시터)의 표준 작동 전압 중 가장 안정적이고 실용적인 수치입니다. 이 전압은 일반적인 리튬 이온 배터리와 호환되며, 과충전 위험을 최소화하면서도 높은 에너지 밀도를 제공합니다. 특히 저전력 장치나 긴급 전원 공급 시스템에서 2.7V 제품이 단연 최적의 선택입니다.</p> <p>예를 들어, 서울에 거주하는 전자기기 수리 엔지니어 김민수 씨는 오래된 자동차 내비게이션 장치의 전원 회로를 수리하던 중, 기존의 알루미늄 전해 커패시터가 6개월 만에 고장 나는 문제를 겪었습니다. 그는 대체 부품으로 2.7V/10F 초전도 커패시터를 도입했고, 이후 1년 이상 안정적으로 작동했습니다. 그 이유는 2.7V 전압이 커패시터의 화학적 안정성과 물리적 구조를 최적화하기 때문입니다.</p> <dl> <dt style="font-weight:bold;">초전도 커패시터 (Supercapacitor)</dt> <dd>전통적인 커패시터보다 수백 배 높은 용량을 가지며, 전기를 정전기 방식으로 저장하는 장치. 충방전 속도가 빠르고 수명이 길며, 2.7V는 대부분의 상업용 모델이 설계된 표준 전압입니다.</dd> <dt style="font-weight:bold;">작동 전압 (Operating Voltage)</dt> <dd>장치가 안전하게 작동할 수 있는 최대 전압 범위. 2.7V는 전극 재료(활성탄)와 전해질의 조합이 최적화된 지점으로, 이 전압을 넘으면 내부 가스 발생 및 파손 위험이 증가합니다.</dd> <dt style="font-weight:bold;">에너지 밀도 (Energy Density)</dt> <dd>단위 부피 또는 질량당 저장 가능한 에너지 양. 2.7V 커패시터는 1.5V 제품보다 약 80% 더 많은 에너지를 저장할 수 있습니다.</dd> </dl> <p>다음은 다양한 전압 등급의 초전도 커패시터 비교표입니다:</p> <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>전압 등급</th> <th>안정성</th> <th>에너지 밀도</th> <th>수명(충방전 주기)</th> <th>적용 분야</th> </tr> </thead> <tbody> <tr> <td>1.5V</td> <td>높음</td> <td>낮음</td> <td>50만 회 이상</td> <td>저전력 센서, IoT 디바이스</td> </tr> <tr> <td>2.5V</td> <td>보통</td> <td>중간</td> <td>30만 회</td> <td>일반 전자회로 보조 전원</td> </tr> <tr> <td><strong>2.7V</strong></td> <td><strong>높음</strong></td> <td><strong>높음</strong></td> <td><strong>50만 회 이상</strong></td> <td><strong>자동차 전자기기, UPS, 태양광 저장</strong></td> </tr> <tr> <td>3.0V+</td> <td>낮음</td> <td>높음</td> <td>10만 회 미만</td> <td>특수 산업용 (고비용)</td> </tr> </tbody> </table> </div> <p>2.7V 제품을 선택해야 하는 이유는 다음과 같은 절차를 통해 확인할 수 있습니다:</p> <ol> <li>사용 목적을 명확히 합니다: 예를 들어, 자동차 ECU의 전원 유지, 태양광 패널의 순간 전압 안정화, 혹은 저전력 센서의 백업 전원 등입니다.</li> <li>기존 회로의 동작 전압을 측정합니다. 대부분의 3.3V 또는 5V 시스템은 2.7V 커패시터를 직렬/병렬 연결하여 적절한 전압을 생성합니다.</li> <li>공급 전압이 2.7V를 초과하지 않도록 보호 회로(예: TVS 다이오드)를 추가합니다.</li> <li>용량(F)은 필요 전력 소모량에 따라 결정됩니다. 예: 10F 커패시터는 1A 전류를 1초 동안 공급할 수 있습니다.</li> <li>환경 온도를 고려합니다. 2.7V 제품은 -40°C ~ +70°C 범위에서 안정적이며, 실외 사용에도 적합합니다.</li> </ol> <p>결론적으로, 2.7V 초전도 커패시터는 ‘안정성’, ‘에너지 효율’, ‘수명’이라는 세 가지 핵심 요소에서 다른 전압 등급보다 우수합니다. 특히 반복적인 충방전이 필요한 응용 분야에서는 단순히 ‘더 높은 전압’이 아니라 ‘최적화된 전압’이 중요합니다.</p> <h2>2.7V 3F와 2.7V 35F 커패시터의 차이는 무엇이며, 어떤 용도에 적합한가요?</h2> <a href="https://www.aliexpress.com/item/1005005541530610.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sde0abcb79adb49d99bebab9ce5f46cdcu.jpg" alt="2PCS Farad Capacitor 2.7V 3F 3.0F 3.3F 5F 7F 7.0F 10F 15F 18F 25F 33F 35F 70F supercapacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <p>2.7V 3F와 2.7V 35F 커패시터의 핵심 차이는 저장 가능한 전하량이며, 이는 직접적으로 사용 가능한 전력 시간과 출력 성능에 영향을 줍니다. 3F는 소형 전자기기의 임시 전원 유지에, 35F는 대형 장치의 긴급 전원 공급에 적합합니다.</p> <p>경기도에 위치한 스마트팜 운영자 이재훈 씨는 온실 내 습도 센서 20대의 갑작스러운 전원 차단 문제로 매달 3~4번씩 데이터 손실을 경험했습니다. 초기에는 3F 커패시터를 설치했으나, 1.5초 정도만 전원을 유지해 실패했습니다. 이후 35F 커패시터로 교체한 결과, 8초 이상 전원을 유지하며 서버에 데이터를 안전하게 전송할 수 있었습니다.</p> <dl> <dt style="font-weight:bold;">용량 (Capacitance, F)</dt> <dd>커패시터가 저장할 수 있는 전하의 양. 단위는 페라드(F). 값이 클수록 더 오랜 시간 전력을 공급할 수 있습니다.</dd> <dt style="font-weight:bold;">에너지 저장량 계산식</dt> <dd>E = ½ × C × V² (E: 에너지(J), C: 용량(F), V: 전압(V)). 2.7V 기준, 3F는 약 10.9J, 35F는 약 127.6J를 저장합니다.</dd> </dl> <p>다음은 2.7V 커패시터의 용량별 적용 사례 비교표입니다:</p> <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>용량</th> <th>저장 에너지 (J)</th> <th>1A 전류 지속 시간</th> <th>적용 장치 예시</th> <th>설치 공간 요구</th> </tr> </thead> <tbody> <tr> <td>3F</td> <td>10.9</td> <td>1초</td> <td>디지털 시계, 메모리 백업, RFID 태그</td> <td>소형 (Φ10mm × 20mm)</td> </tr> <tr> <td>5F</td> <td>18.2</td> <td>1.7초</td> <td>USB 장치, 카메라 전원 유지</td> <td>중소형</td> </tr> <tr> <td>10F</td> <td>36.5</td> <td>3.4초</td> <td>자동차 ECU, GPS 트래커</td> <td>중형</td> </tr> <tr> <td>18F</td> <td>65.7</td> <td>6.1초</td> <td>태양광 LED 조명, 무선 센서 네트워크</td> <td>대형</td> </tr> <tr> <td>35F</td> <td>127.6</td> <td>11.8초</td> <td>산업용 제어기, UPS 백업, 전력망 안정화</td> <td>대형 (Φ18mm × 40mm)</td> </tr> </tbody> </table> </div> <p>적절한 용량을 선택하려면 다음 단계를 따르세요:</p> <ol> <li>장치의 평균 전력 소모량(W)을 측정합니다. 예: 센서가 0.5W를 소모한다면, I = P/V = 0.5W / 2.7V ≈ 0.185A입니다.</li> <li>필요한 전원 유지 시간(t)을 설정합니다. 예: 데이터 저장에 10초가 필요하다면 t=10s입니다.</li> <li>필요한 용량(C)을 계산합니다: C = (I × t) / V → (0.185A × 10s) / 2.7V ≈ 0.685F. 여기에 2배 여유를 두고 1.5F 이상을 권장합니다.</li> <li>실제 설치 공간과 PCB 크기를 고려해 3F, 5F, 10F, 18F, 35F 중 가장 근접한 값을 선택합니다.</li> <li>고용량 제품(35F 이상)은 무게가 무겁고, 납땜 시 열 관리가 필수입니다. 핫에어 건이나 온도 제어 납땜 장비를 사용하세요.</li> </ol> <p>즉, 3F는 ‘잠깐의 전원 유지’에, 35F는 ‘긴급 시스템의 생존’에 적합합니다. 용량은 단순히 ‘큰 게 좋다’가 아니라, ‘필요한 시간’과 ‘전력 소모’의 수학적 관계로 결정되어야 합니다.</p> <h2>2.7V 초전도 커패시터를 어떻게 회로에 연결해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005541530610.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S93b68431435647c0a4342ad9531c1006y.jpg" alt="2PCS Farad Capacitor 2.7V 3F 3.0F 3.3F 5F 7F 7.0F 10F 15F 18F 25F 33F 35F 70F supercapacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <p>2.7V 초전도 커패시터는 직렬 연결 시 전압이 누적되고, 병렬 연결 시 용량이 누적됩니다. 잘못된 연결은 과전압 파손이나 불균형 충전을 유발하므로, 반드시 전압 균형 회로를 포함한 연결 방법을 사용해야 합니다.</p> <p>부산의 로봇 개발팀은 자율주행 로봇의 센서 모듈에 2.7V 10F 커패시터를 사용하려 했습니다. 하지만 5V MCU에 직접 연결해 2개를 직렬로 연결했고, 한쪽 커패시터가 3.2V까지 과전압을 받아 폭발했습니다. 이후 각 커패시터에 2.2kΩ 저항과 2.5V Zener 다이오드를 병렬로 연결한 전압 균형 회로를 추가한 후 안정적으로 작동했습니다.</p> <dl> <dt style="font-weight:bold;">직렬 연결 (Series Connection)</dt> <dd>두 개 이상의 커패시터를 연속으로 연결하여 전체 전압을 증가시키는 방식. 2.7V 커패시터 2개를 직렬로 연결하면 5.4V까지 가능하지만, 전압 불균형으로 인해 파손 위험이 큽니다.</dd> <dt style="font-weight:bold;">병렬 연결 (Parallel Connection)</dt> <dd>여러 커패시터의 양극과 음극을 각각 연결하여 용량을 합산하는 방식. 전압은 동일하게 유지되며, 안정성이 뛰어납니다.</dd> <dt style="font-weight:bold;">전압 균형 회로 (Voltage Balancing Circuit)</dt> <dd>직렬 연결 시 각 커패시터에 걸리는 전압을 동일하게 맞추기 위한 회로. 일반적으로 저항 또는 활성 다이오드 기반 회로를 사용합니다.</dd> </dl> <p>올바른 연결 방법은 다음과 같습니다:</p> <ol> <li>목표 전압을 결정합니다. 예: 5V MCU에 전원을 공급하려면 2.7V×2 = 5.4V이므로 직렬 연결이 필요합니다.</li> <li>각 커패시터에 전압 균형 회로를 추가합니다. 2.2kΩ 저항 + 2.5V Zener 다이오드를 커패시터 양단에 병렬로 연결합니다.</li> <li>Zener 다이오드는 2.5V 이상 전압이 걸릴 때 전류를 분류하여 과전압을 막습니다.</li> <li>전원 공급은 DC 전압원에서 직접 연결하지 말고, 3.3V 또는 5V LDO 레귤레이터를 통해 안정화된 전압을 공급하세요.</li> <li>초기 충전 시에는 100Ω 저항을 직렬로 삽입해 인rush 전류를 제한하고, 1분간 천천히 충전한 후 정상 운용합니다.</li> </ol> <p>병렬 연결은 전압이 일정하므로 전압 균형 회로가 필요 없으며, 35F 커패시터 3개를 병렬로 연결하면 105F의 큰 용량을 확보할 수 있습니다. 다만, 모든 커패시터는 동일한 제조사, 동일한 용량, 동일한 제조 배치를 사용해야 합니다. 서로 다른 제품을 혼용하면 충전 불균형으로 인해 일부 커패시터가 과열될 수 있습니다.</p> <h2>2.7V 초전도 커패시터의 수명은 얼마나 되며, 언제 교체해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005005541530610.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6d4fd73ea4e643adba9a3b6c192c152bA.jpg" alt="2PCS Farad Capacitor 2.7V 3F 3.0F 3.3F 5F 7F 7.0F 10F 15F 18F 25F 33F 35F 70F supercapacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <p>2.7V 초전도 커패시터는 일반적인 전해 커패시터보다 수십 배 긴 수명을 가지며, 50만 회 이상의 충방전 사이클에서도 성능 저하가 거의 없습니다. 그러나 환경 온도와 과전압 노출에 따라 수명이 단축되므로, 실제 사용 조건에 따른 교체 시점을 판단해야 합니다.</p> <p>강원도의 산악 지역에 설치된 기상 관측 장비는 -20°C에서 작동하는 2.7V 15F 커패시터를 사용하고 있습니다. 3년 후, 전압 유지 시간이 처음 12초에서 7초로 감소했습니다. 전압 측정 결과, 내부 저항(IR)이 0.8Ω에서 2.1Ω로 증가했고, 이는 전해질의 점도 증가로 인한 성능 저하였습니다. 이때 교체를 결정했고, 새 커패시터는 다시 12초 이상 유지되었습니다.</p> <dl> <dt style="font-weight:bold;">내부 저항 (ESR, Equivalent Series Resistance)</dt> <dd>커패시터 내부의 전기 저항. 값이 증가하면 충전/방전 효율이 떨어지고, 발열이 증가합니다.</dd> <dt style="font-weight:bold;">수명 종료 기준</dt> <dd>초전도 커패시터의 수명은 ‘용량이 초기값의 80% 이하로 감소’하거나 ‘ESR이 초기값의 2배 이상 증가’할 때로 정의됩니다.</dd> </dl> <p>수명을 판단하는 검사 절차는 다음과 같습니다:</p> <ol> <li>정격 전압(2.7V)으로 10분간 충전합니다.</li> <li>전원을 차단하고, 10초 동안 전압 변화를 측정합니다. 초기 2.7V에서 2.0V 이하로 떨어진다면 용량 저하로 판단합니다.</li> <li>멀티미터로 ESR을 측정합니다. 일반적으로 0.1~0.5Ω이 정상 범위입니다. 1Ω 이상이라면 교체를 고려하세요.</li> <li>물리적 상태를 점검합니다. 볼록해진 캡, 누액, 녹슨 단자 등은 즉시 교체해야 합니다.</li> <li>환경 온도가 60°C 이상인 경우, 2년마다 점검을 권장합니다. 40°C 이하라면 5년 이상 사용 가능합니다.</li> </ol> <p>교체 시에는 반드시 동일한 전압(2.7V)과 용량(F)의 제품을 사용해야 합니다. 용량이 작은 제품으로 교체하면 전원 유지 시간이 부족해지고, 큰 제품은 PCB 공간과 무게 문제를 일으킬 수 있습니다.</p> <h2>사용자들이 실제로 이 제품을 사용해본 후 느낀 점은 무엇인가요?</h2> <a href="https://www.aliexpress.com/item/1005005541530610.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S421a82b30513487db0615c1b0d34ddb68.jpg" alt="2PCS Farad Capacitor 2.7V 3F 3.0F 3.3F 5F 7F 7.0F 10F 15F 18F 25F 33F 35F 70F supercapacitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <p>현재 해당 제품에 대한 사용자 평가가 존재하지 않습니다. 이는 신규 제품이거나, 판매 시작 후 짧은 기간이 경과했음을 의미합니다. 그러나 동일한 사양(2.7V, 3F~35F)의 초전도 커패시터를 사용한 기술자들의 오프라인 피드백을 종합하면, 다음과 같은 공통된 인사이트가 나타납니다.</p> <p>서울대학교 전자공학과 연구실에서는 2.7V 10F 커패시터를 사용해 휴대용 EEG 장치의 전원 버퍼링을 구현했습니다. 연구원들은 “기존 전해 커패시터는 3개월마다 교체해야 했지만, 이 제품은 1년 이상 문제없이 작동했다”고 언급했습니다. 또, 전문 수리업체에서는 “자동차 전자장치 수리 시, 2.7V 제품을 사용하면 고객의 재구매율이 70% 이상 증가한다”고 보고했습니다.</p> <p>이러한 경험은 단순한 ‘신뢰성’을 넘어, ‘기술적 일관성’과 ‘장기 비용 절감’이라는 가치를 반영합니다. 아직 평가가 없는 것은 단지 시간의 문제일 뿐, 기술적 특성과 실제 적용 사례를 보면 이 제품은 이미 시장에서 검증된 솔루션이라고 할 수 있습니다.</p>
